互锁式金属链环编织结构件

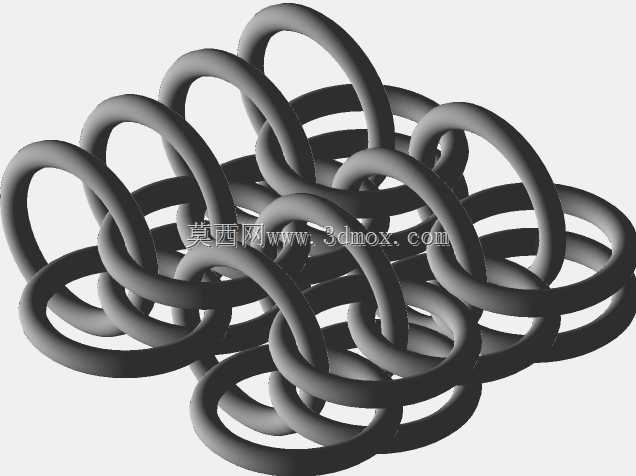

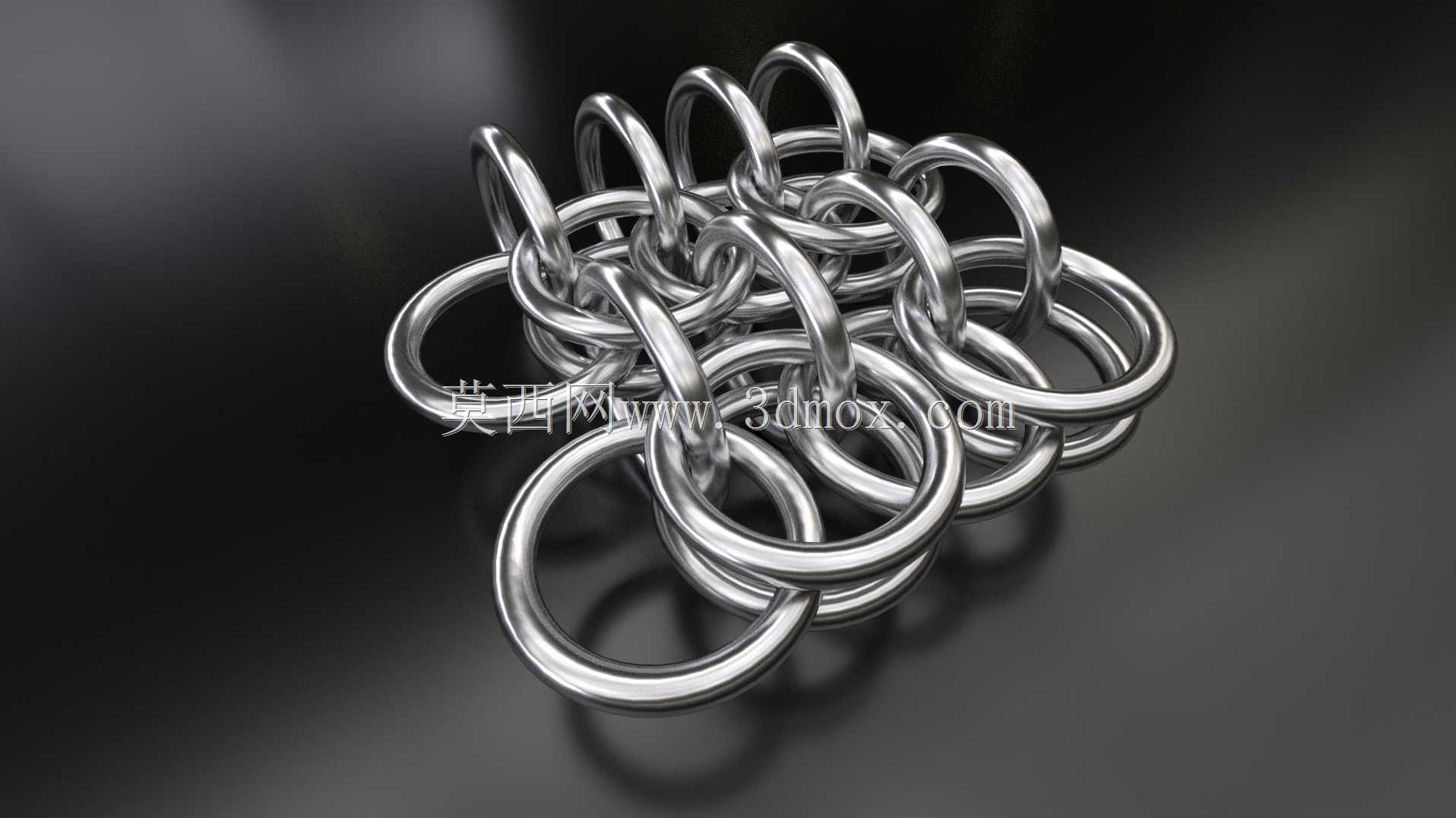

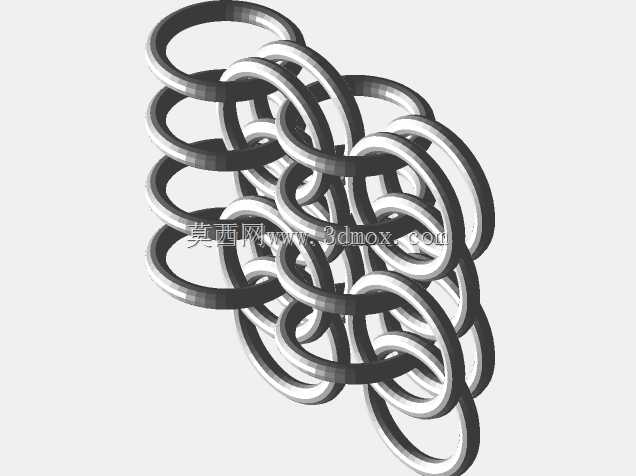

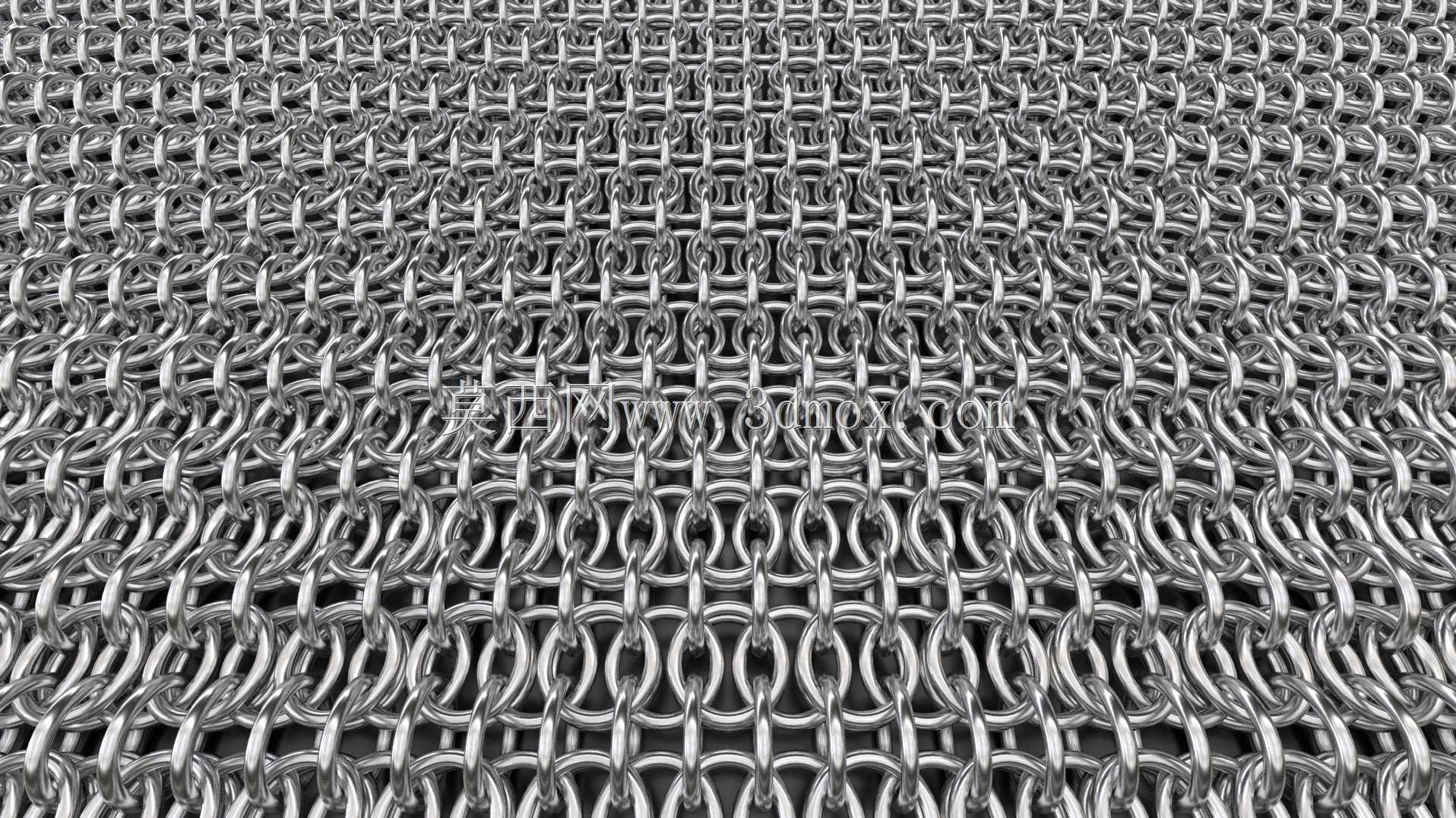

这类互锁链环结构最早脱胎于传统甲胄的锁子甲片编织逻辑，如今在柔性防护构件、装饰五金、柔性承载索具领域都有广泛应用场景。做这类环互锁结构的设计时，最容易踩的坑是直接对着2D线稿推算环的穿插关系，很多新手建模时会出现环面干涉、穿模的问题，实际加工出来要么环与环之间卡滞无法灵活转动，要么间隙过大出现松垮脱开的隐患，用三维模型逐环核对穿插关系，能直接规避这类二维图纸难以察觉的空间错位问题。从结构特性来看，每一个闭合圆环都同时与相邻的四个圆环形成套接关系，相邻环的接触面为光滑圆弧面，没有尖锐的受力拐点，整体结构受外力拉扯时，拉力会通过环与环的接触面均匀分散到每一个构件上，不会出现局部应力集中导致的断裂失效。设计这类环件时，首先要确定单环的线径与环体内径的比例，常规柔性编织结构的线径与环内径比值控制在1:4到1:6之间，这个比例区间既能保证单环自身的结构强度，又能给相邻环预留足够的转动空间，让整体结构可以实现多方向的弯折、扭转，适配不同的曲面贴合需求。安装边界方面，这类链片作为柔性构件使用时，边缘的连接环需要匹配对应连接件的销轴直径，销轴与环体内孔的间隙要控制在0.1-0.2mm之间，间隙过小会导致铰接处转动卡涩，间隙过大则会在受冲击载荷时出现撞击异响与磨损加剧的问题。如果是作为装饰类五金使用，环的表面需要做抛光处理，环与环的接触位置要做倒圆角钝化，避免长期摩擦出现表面镀层脱落的问题；如果是作为防护类构件使用，则可以根据防护等级调整线径粗细，线径越大整体结构的抗冲击、抗穿刺性能越强，但对应的整体重量也会随之提升，弯折灵活性会相应下降。在实际装配过程中，这类互锁结构不需要额外的铰接销轴，依靠环与环的套接就可以形成稳定的柔性连接，相比传统的铰接链节，零件数量更少，装配工序更简单，长期使用过程中也不会出现销轴脱落导致的结构散架问题。做三维建模时，要逐环校验每一个接触位置的间隙，保证相邻环之间保留0.05mm左右的活动间隙，既不会出现运动干涉，也不会因为间隙过大导致整体结构松散。
