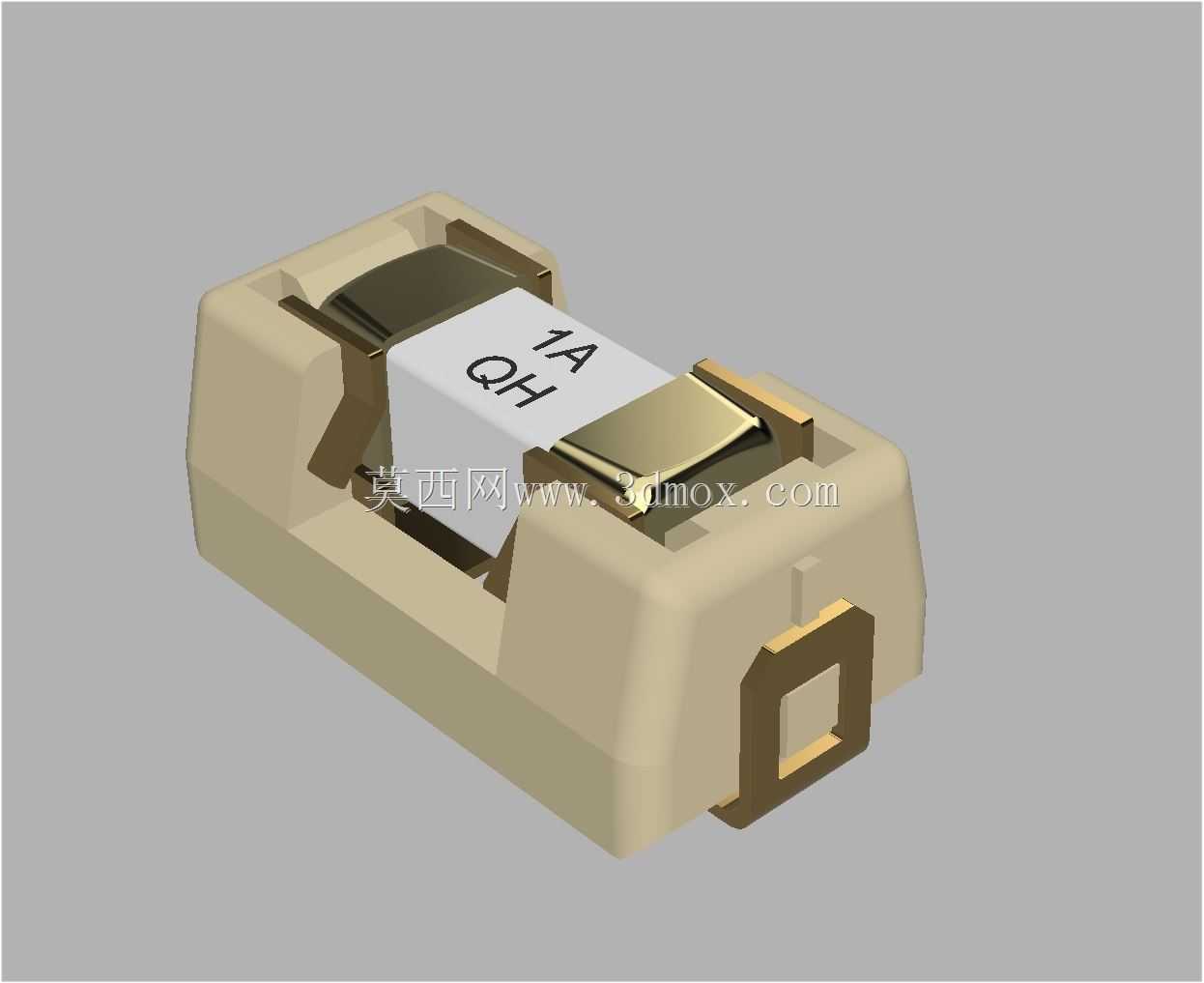

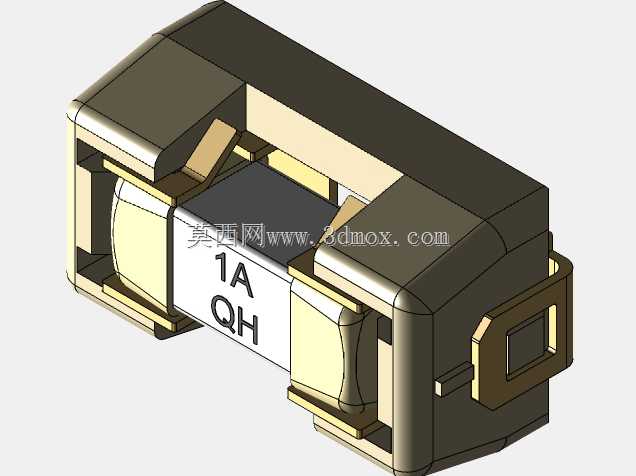

贴片式1A规格SMD保险丝座结构设计

这款SMD保险丝座主要面向高密度印刷电路板的过流保护场景，在消费电子、工控板卡、小型电源模块这类对板上空间占用要求严苛的领域应用广泛，区别于传统通孔安装的保险丝座，它完全适配回流焊工艺，不需要在PCB上钻设安装孔，能大幅减少板件加工工序，也避免了通孔元件带来的板面布线遮挡问题。从实际功能来看，它的核心作用是为对应规格的贴片保险丝提供可靠的夹持固定与导电通路，当回路电流超出额定阈值、保险丝熔断后，也能方便运维人员直接更换同规格保险丝，不需要像一次性贴片保险丝那样整体拆焊更换，能有效降低板卡后期维护的成本与操作难度。设计过程中首先要考虑的是夹持弹片的接触可靠性，弹片采用高弹性铜合金材质，表面做镀镍镀金处理，既保证长期使用下的接触电阻稳定，也能抵御常规工况下的氧化腐蚀，夹持力经过反复校核，既要保证保险丝装入后不会因板件振动、温度循环出现松脱接触不良，也要控制插拔力度在合理范围，避免更换保险丝时弹片出现塑性变形。外形结构上采用耐高温绝缘塑壳作为主体基座，塑壳选用LCP材质，能够承受回流焊过程中的峰值温度而不变形，基座两侧设置的定位凸台与焊端结构，在SMT贴装时能配合吸嘴完成精准拾取，焊端的尺寸与位置严格按照表面贴装元件的通用规范设计，焊盘宽度与伸出长度经过焊接验证，既能保证焊接后的结合强度，也能避免焊锡溢流进入基座内部影响弹片动作。安装边界方面，整体高度控制在极低的范围内，不会对板件上方的结构件安装造成干涉，基座底部与PCB板面贴合的平面做了平整度处理，贴装时不会出现偏移倾斜，两端焊端的中心距与对应规格保险丝的引脚间距完全匹配，装入保险丝后，保险丝顶面与塑壳顶面基本齐平，不会额外占用板上垂直空间。在结构细节上，塑壳内部设置了限位挡块，保险丝装入后会被挡块限制轴向窜动，即使板件受到冲击振动，保险丝也不会从夹持弹片中脱出，弹片的接触点设计为圆弧面接触，和保险丝端帽的接触面积足够大，额定电流下的温升控制在安全范围内，不会出现局部过热导致的塑壳软化问题。考虑到自动化产线的贴装需求，塑壳顶面的平整度满足吸嘴真空吸附的要求，不需要额外加装承载编带的定位结构就能适配常规SMT贴片机的送料流程，编带包装时的引脚共面度控制在行业标准范围内，贴装后的虚焊、立碑缺陷率能控制在极低水平。
