带鞍座固定结构的电缆扎带及配套自攻螺钉

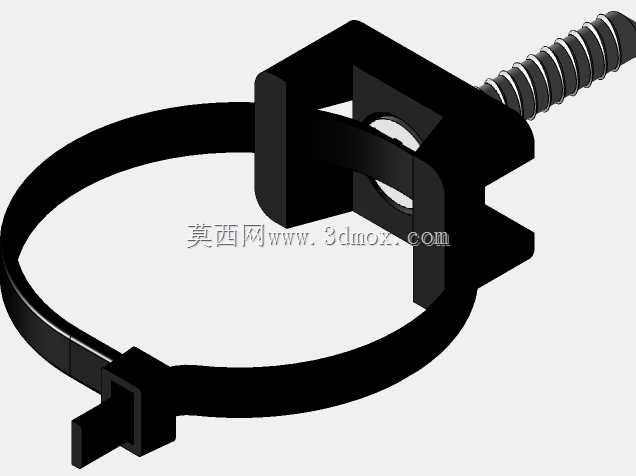

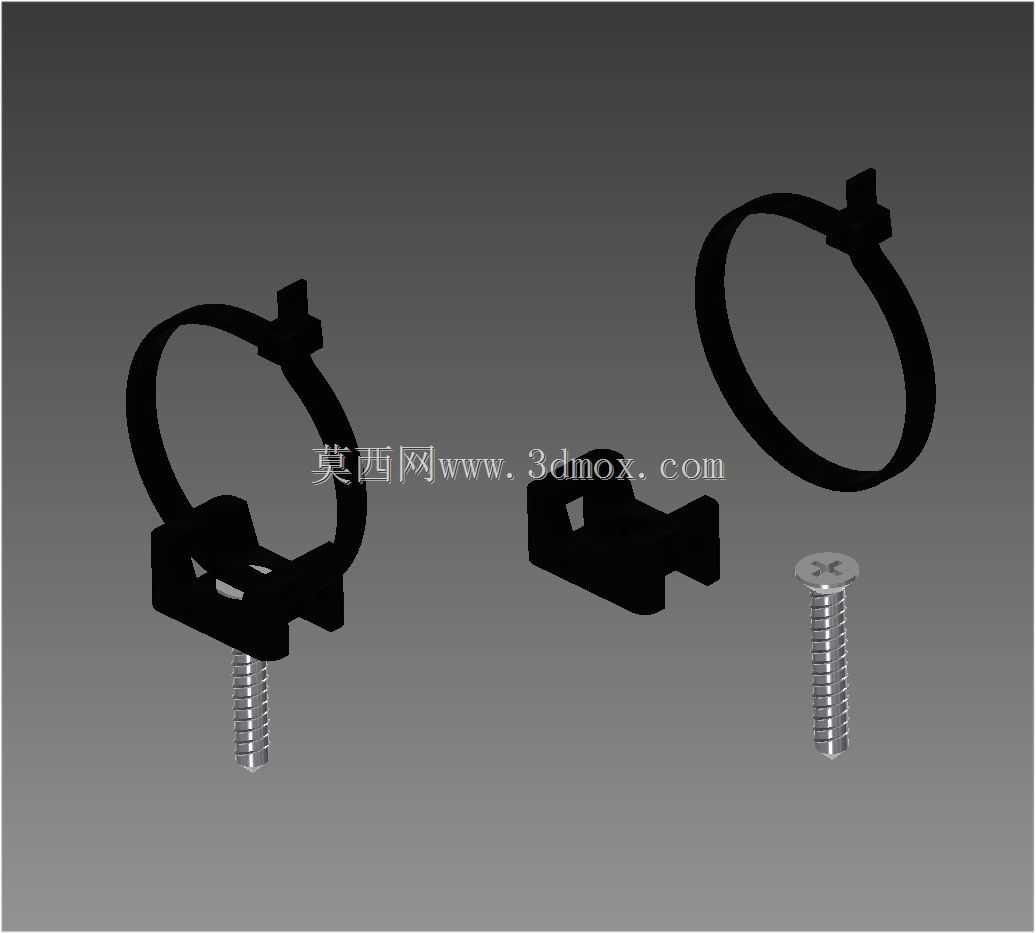

　　在电气柜布线、户外通信设备走线、机床内部线束排布、新能源整车低压线束固定等场景中，线缆的有序固定直接影响后期运维效率与线路运行稳定性，这类带鞍座的扎带组件正是针对小直径线缆的贴板固定需求设计的配套结构。整套组件包含一体式扎带鞍座、尼龙扎带本体、配套沉头自攻螺钉三个部分，区别于无固定座的普通扎带，鞍座结构可以为扎带提供稳定的安装基面，避免扎带直接拉扯线缆外层绝缘皮，同时能将线缆与安装板面留出微小间隙，减少线缆与板面长期摩擦导致的绝缘层破损风险。从结构设计逻辑来看，扎带鞍座采用一体注塑成型的马鞍式结构，底部为平整的安装贴合面，中心预留沉头螺钉过孔，安装时自攻螺钉穿过过孔直接攻入设备钣金板面、塑料壳体或者木质走线架的预钻孔位，

　　无需额外配置螺母，适配0.8-2mm厚度的常见设备安装板材，沉头孔设计可以让螺钉头部完全没入鞍座表面，不会凸起剐蹭外层扎带或者线缆。鞍座上部设置两个对称的扎带穿槽，穿槽的内槽宽度与扎带厚度做了间隙配合，扎带穿入后可以沿穿槽滑动调整捆扎范围，适配直径3-12mm的单根或者多股合并线缆，扎带头部的止退棘齿结构可以在捆扎到位后自动锁止，防止松脱。配套的自攻螺钉采用十字沉头设计，螺纹为粗牙自攻牙型，攻入板材后可以形成稳定的螺纹啮合，抗拔力可以满足常规布线场景下的线缆承重需求，不会因为线缆长期晃动出现螺钉松脱、鞍座移位的问题。实际选型使用时，需要注意安装面的平面度，若安装面存在明显凸起或者凹陷，会导致鞍座底部无法完全贴合，

　　拧紧螺钉时容易造成鞍座注塑件开裂；捆扎线缆时不宜过度拉紧扎带，需要在线缆束与扎带之间预留不超过1mm的间隙，避免低温环境下线缆绝缘层收缩被扎带勒破。这类固定结构相比传统的胶粘式线卡，抗老化性能更强，不会因为长期高温、油污环境出现胶层失效脱落的问题，在工业设备、户外通信基站、家电内部布线场景中都有广泛应用，建模时还原了扎带的棘齿细节、鞍座的穿槽倒角、螺钉的牙型与沉头锥面结构，安装孔位、扎带长度、螺钉公称长度都按照行业通用规格做了参数化设置，可以直接调取用于布线装配的干涉检查、安装模拟。
