TR8X1.5消隙弹簧预紧梯形螺母结构

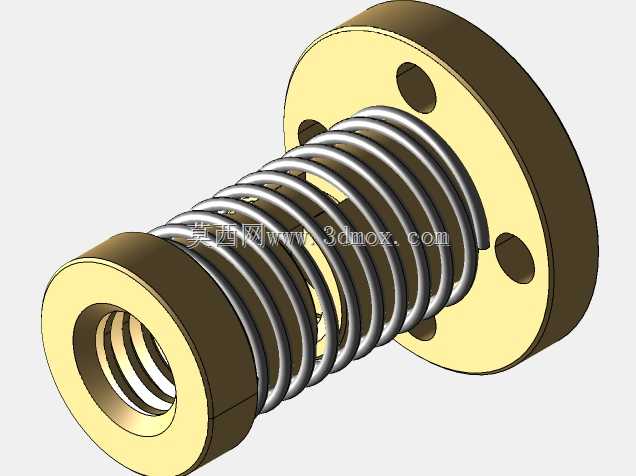

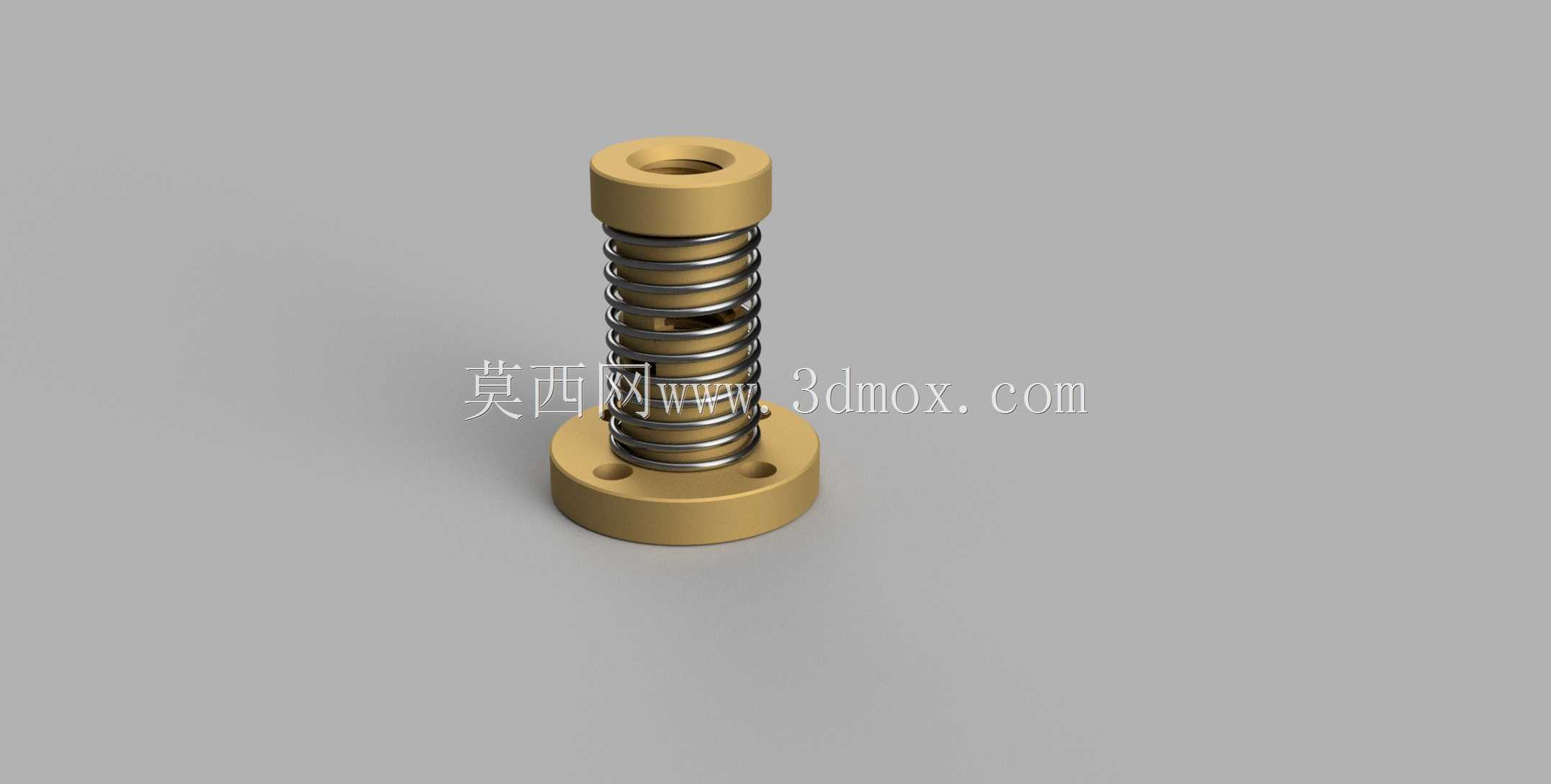

　　这款带弹簧预紧结构的梯形螺纹螺母，主要适配公称直径8mm、导程1.5mm的T型丝杠，在直线传动场景中承担消除传动背隙、传递轴向载荷的核心作用，常见于桌面级3D打印机Z轴升降机构、小型光学检测平台位移滑台、实验室微量进给装置这类对传动回程误差有严格要求的轻载传动工位。从结构设计逻辑来看，整体采用分体式螺母座搭配预紧弹簧的方案，上下两个带法兰的铜质螺母基体套合在丝杠上，中间嵌套的圆柱压缩弹簧始终对两个螺母基体施加轴向分离的推力，让两个螺母的螺纹牙面分别紧贴丝杠螺纹的正反两侧牙面，从根源上消除螺纹配合间隙带来的回程空程，避免传动换向时出现位移滞后、定位不准的问题。安装边界上，下端法兰为圆形结构，沿圆周均匀分布三个安装通孔，

　　可直接通过螺栓固定在设备的移动滑台面板上，法兰外径、安装孔中心距都匹配常规小型滑台的安装孔位，不需要额外做转接板适配；上端的螺母段为光轴外圆，可根据实际安装需求加装导向套或者防尘圈，适配不同的安装空间。功能特性上，铜质螺母基体本身具备良好的自润滑特性，配合梯形螺纹的大接触面，在轻载往复运动场景下磨损速率更低，预紧弹簧的弹力经过匹配调校，既能够保证消隙所需的预紧力，又不会额外增加螺纹副的转动阻力，避免丝杠传动时出现卡顿、驱动负载过大的问题。实际选型使用时需要注意，该结构仅适用于轴向载荷不超过500N的轻载传动场景，不能替代重载梯形丝杠螺母使用，安装时要保证螺母法兰端面与丝杠轴线的垂直度，避免偏载导致螺纹异常磨损，

　　弹簧预紧力不需要额外调整，出厂状态的预紧量已经覆盖常规使用场景的消隙需求，日常维护只需要定期在螺纹面涂抹少量润滑脂即可，不需要频繁拆解调整。不同于常规的整体式梯形螺母，这种消隙结构不需要通过双螺母锁紧垫片调整预紧量，装配难度更低，在小行程、高精度要求的直线传动模组中应用十分广泛，能够有效提升传动定位精度，减少往复运动中的位置误差。
