40X20规格小型直流鼓风机结构设计

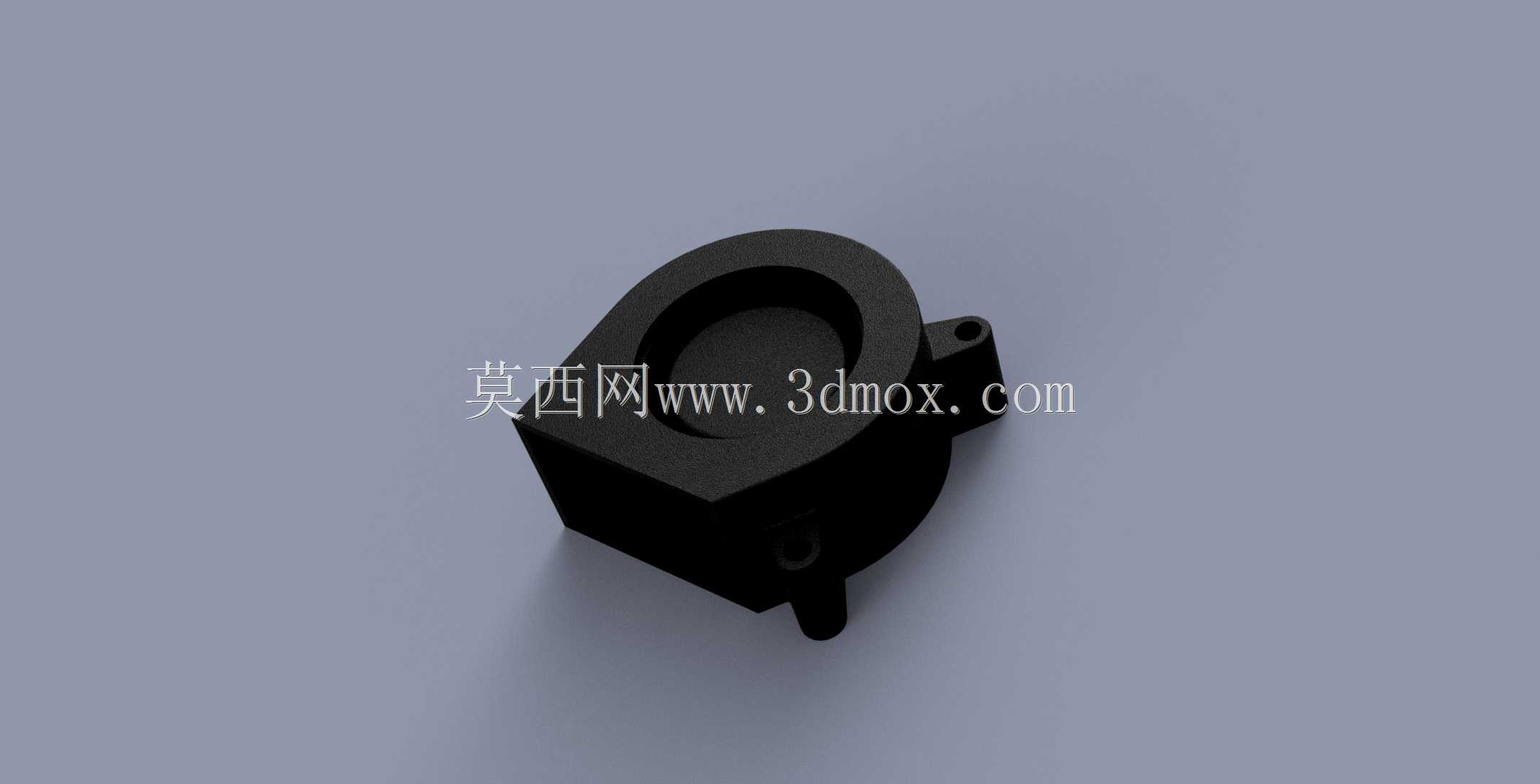

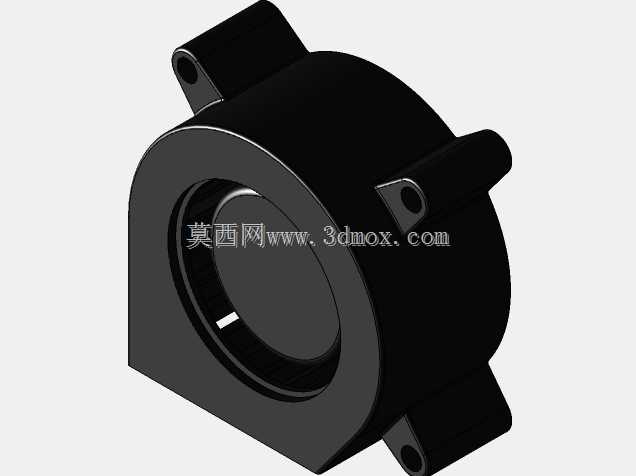

在工业控制板卡散热、小型工控设备通风、桌面级电子装置风冷回路搭建的场景里，小尺寸离心鼓风机的选型和结构匹配一直是结构工程师需要反复核对的环节，这款40X20规格的鼓风机模型，就是针对24VDC供电场景下的风冷需求做的简化结构复刻，能直接嵌入到设备的前期布局校验环节，不用从零开始绘制风机轮廓，大幅缩短结构方案的迭代周期。从实际使用的角度看，这类小尺寸鼓风机主要承担密闭或半密闭腔体内部的空气导流作用，和普通轴流风扇直吹的散热逻辑不同，离心结构可以在有限的安装空间里形成更高的风压，把设备内部积滞的热空气顺着风道导向出风口，尤其适合内部空间紧凑、风道走向有弯折的小型电子设备，比如嵌入式工控主机、小型激光模组散热单元、桌面型3D打印机的控制仓通风，都能用到这个尺寸规格的风机。做这个模型的时候，首先卡准的是40毫米见方、20毫米厚度的安装边界，这是行业内小尺寸鼓风机的通用安装规格之一，模型里还原了蜗壳的整体轮廓、侧边的安装固定耳、底部的供电引脚凸台，没有做过度的细节冗余，刚好满足结构布局阶段的干涉检查需求。设计思路上没有照搬成品风机的所有内部细节，而是保留了结构工程师选型时最关心的外部装配特征：安装耳的孔径和孔位间距按照通用标准做了还原，蜗壳的出风口尺寸和方向也和市售同规格产品保持一致，供电出线的位置做了凸台示意，避免在做整机布局时和周边结构件产生空间冲突。很多工程师在做设备前期方案的时候，经常会因为找不到准确的风机外形模型，只能大概画个方块占位，等到实际选型采购回来才发现安装孔对不上、出风口和风道错位、供电接头和旁边的电容或者结构筋干涉，这个模型就刚好解决这个问题，所有外部装配尺寸都贴合实际量产产品的参数，把它放到装配体里，就能直接核对安装空间是否足够、风道对接是否顺畅、周边器件的布局是否需要调整。另外这个模型的蜗壳曲面做了简化处理，不会占用过多的装配体资源，哪怕是在整机组装的大装配文件里调用，也不会造成软件运行卡顿，非常适合方案阶段的快速布局使用。从安装适配的角度看，40X20的尺寸属于小规格离心风机里的常用款，安装孔的中心距、机身的圆角过渡、出风口的法兰尺寸都做了贴合实际的还原，不管是做螺丝固定的安装位设计，还是做卡扣式的安装结构，都能直接参考这个模型的轮廓来做预留，不用反复核对样品尺寸。在实际的工程应用里，这类小风机的选型往往要兼顾风压、噪音、安装空间三个核心要素，而结构工程师最先要确认的就是安装边界是否匹配，这个模型把所有和装配相关的外部特征都做了准确还原，能帮工程师在方案阶段就把安装相关的风险排除掉，避免后期开模或者组装的时候才发现尺寸不匹配的问题，减少不必要的设计变更。
