工业前倾式径向离心通风散热风机

这款径向风机的蜗壳型线采用多段圆弧拟合设计，气流从轴向进风口进入叶轮后，经前倾式圆弧叶片加速转向，沿蜗壳流道从侧方出风口垂直送出，相比普通轴流风机能提供更高的出风静压，可克服较长风道、密集散热鳍片带来的风阻，适配对风压有要求的通风散热场景。日常选型中，这类风机常被用在机柜密闭散热、小型工业设备风道送风、电子设备集中冷却、焊烟局部抽吸等场景，安装时需注意侧方出风口的对接法兰尺寸，预留足够的出风导流空间，避免直贴封闭挡板导致气流憋压、电机负载升高。

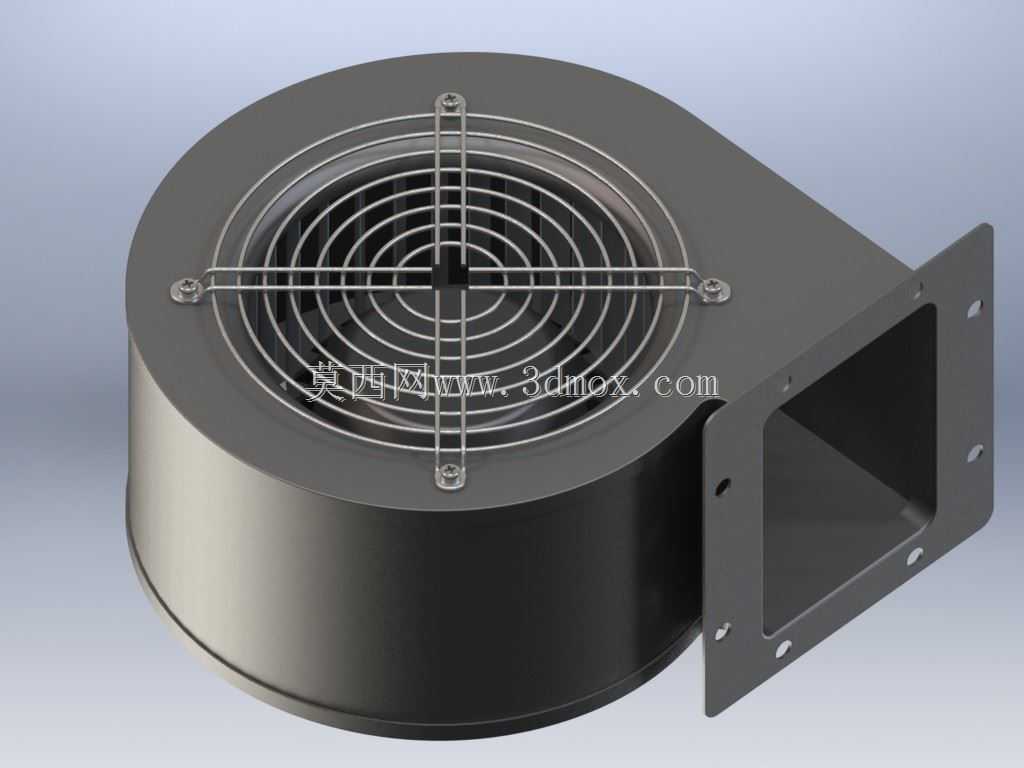

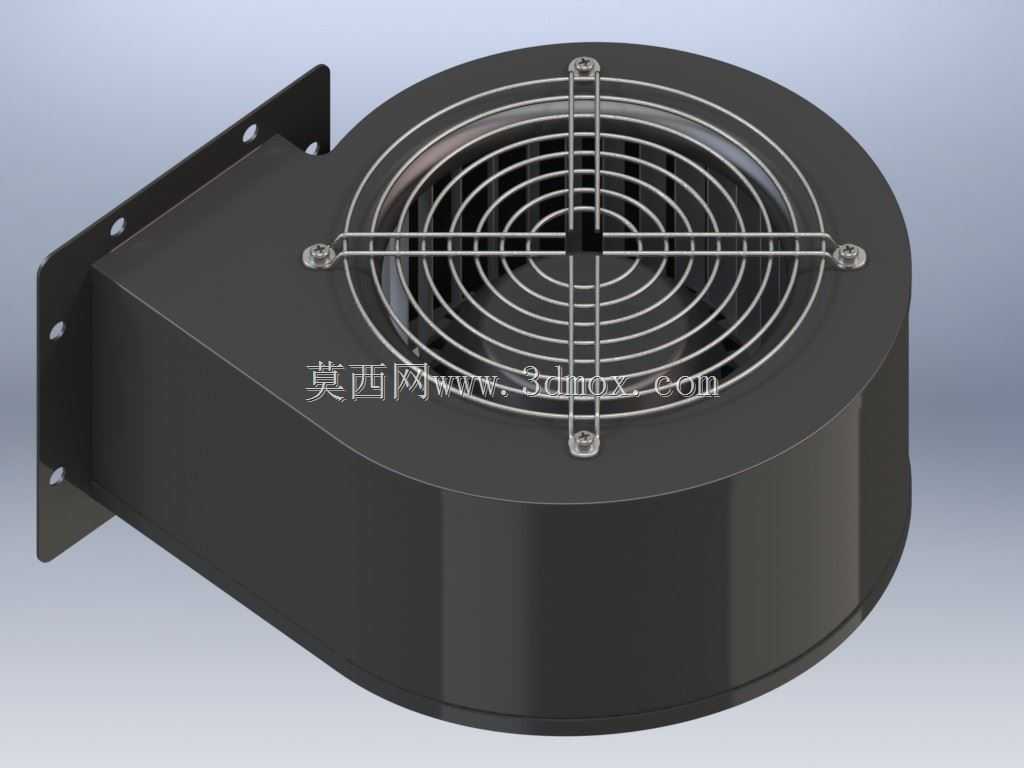

从结构设计来看，进风口处的金属防护网采用十字加强筋加环形圈的结构，网丝间距控制在安全防护范围内，既可以避免异物吸入叶轮造成卡滞，又不会过多遮挡进风面积，防护网通过四颗对称布置的螺钉固定在蜗壳进风端面上，拆卸清理叶轮积尘时无需拆解整个风机壳体。侧方的安装法兰采用折弯钣金结构，法兰上预留的两个长圆形安装孔可适配一定范围的安装位置公差，现场安装时能微调固定位置，降低安装面加工精度要求。

叶轮采用多叶片前倾设计，叶片与中盘、前圈的连接做了圆弧过渡处理，减少气流在叶道内的涡流损失，运行时的气动噪音更低；蜗壳采用一体旋压成型工艺，接缝处做了密封处理，减少蜗壳内部的气流泄漏，提升风机的容积效率。设计建模过程中，需要重点控制叶轮与蜗壳的径向间隙，间隙过大会导致气流回流降低效率，间隙过小则容易因加工、装配误差出现叶轮擦碰蜗壳的故障，通常单边间隙控制在叶轮直径的千分之五到千分之八区间，兼顾效率与装配容错率。

安装边界方面，这款风机的轴向总深度包含安装支架厚度，选型时需确认安装腔体内的轴向预留空间，避免与内部其他元器件产生干涉；出风口的法兰边为平面结构，对接风道时可在法兰面粘贴密封泡棉，减少接口处的漏风损失。电气接线端布置在蜗壳侧方的预留位置，接线时需做好引线的固定，避免引线靠近叶轮旋转区域被卷入。日常运维中，可定期拆下进风防护网，清理叶片表面附着的纤维、灰尘，避免积尘导致叶轮动平衡失效，引发运行振动增大、噪音升高的问题。
