地板安装式定柱旋臂起重机三维设计

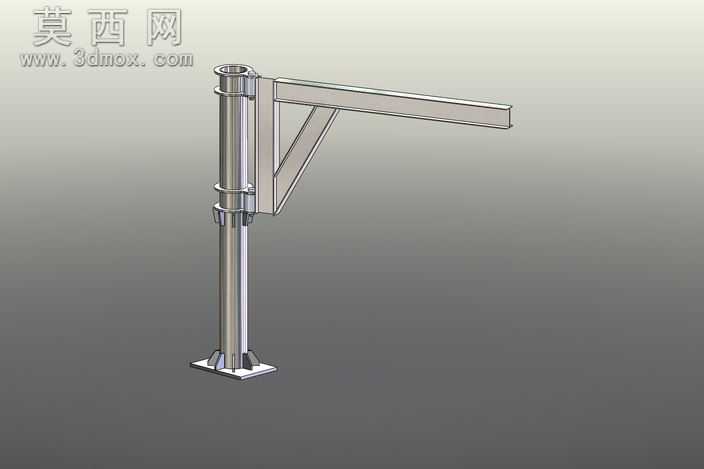

本款旋臂起重机采用三维参数化建模完成，整体遵循轻量化与高刚性兼顾的设计原则，适配车间内定点工位的短距离物料吊装作业需求。建模过程中先从底部安装基座开始构建，采用方形法兰底板搭配加强筋结构，底板预留均匀分布的地脚螺栓安装孔，可直接通过膨胀螺栓或化学锚栓固定于混凝土地面，保证整机安装后的抗倾覆稳定性。立柱部分采用分段式圆柱钢结构设计，上下设置两组回转支撑轴套，轴套与立柱间预留合理配合间隙，既保证悬臂回转的顺畅度，又能控制径向晃动量在允许范围内，避免吊装作业时出现大幅摆振。悬臂主梁采用矩形截面型钢设计，主梁与立柱连接位置设置斜向加强撑杆，形成稳定的三角受力结构，可有效抵消吊重产生的弯矩，降低主梁工作时的下挠变形量，提升起重作业的安全系数。建模时对各连接位置的焊缝、螺栓连接副都做了精细化还原，所有钣金件、结构件的材质均按照实际工业应用配置，钢结构部件赋予哑光金属漆材质，安装底板做了镀锌防锈的材质表现，回转部位的轴套做了耐磨合金的材质区分，渲染后可清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑了实际安装与维护的便利性，立柱与悬臂的连接采用可拆卸式螺栓组，后期可根据作业需求更换不同长度的悬臂，也方便对回转部件进行润滑保养。整体结构无冗余设计，在满足额定起重量要求的前提下尽可能控制自重，降低地板安装的基础承载要求，适配多数生产车间的地面承载条件，可广泛应用于机加工工位上下料、仓库小件货物周转、装配线部件吊装等场景，模型完整还原了设备的真实结构比例，可用于方案展示、结构校核以及生产加工参考。
