10吨核电站启闭卷扬机三维设计

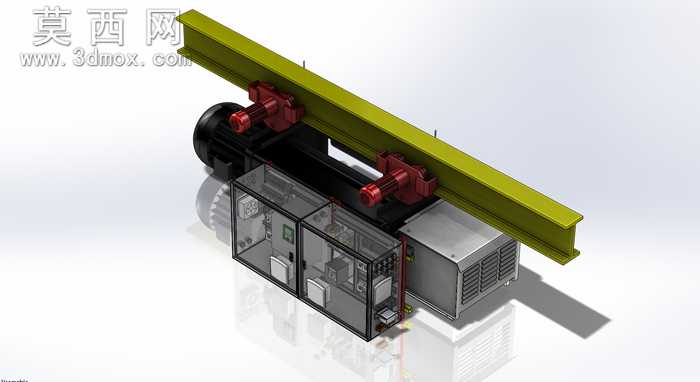

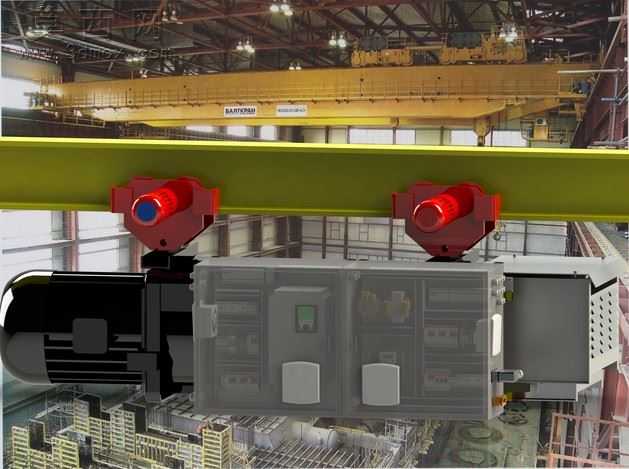

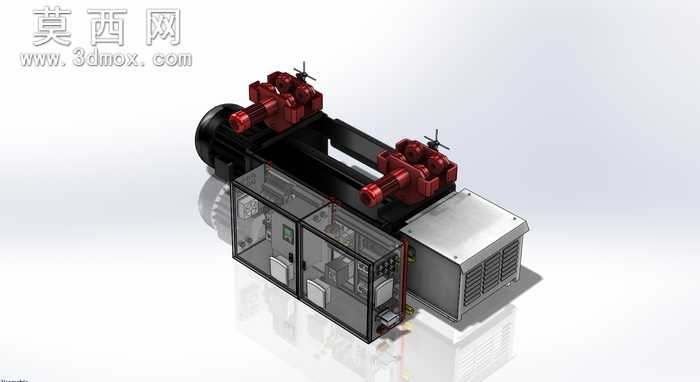

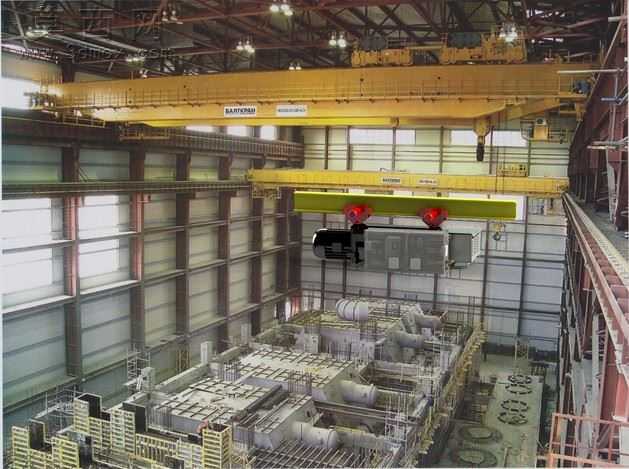

本模型为10吨级核电站专用启闭卷扬机，整体采用自顶向下的参数化建模思路完成，在三维建模过程中严格遵循起重机械设计规范，对各功能模块进行独立建模后完成总装配合，确保各部件间的装配关系准确无干涉。模型完整还原了卷扬机的行走机构、起升机构、电控柜体、驱动电机四大核心部分，行走轮组与工字钢轨道的配合间隙、制动组件的安装位置、卷筒的绳槽排布均按照实际工程参数进行1:1还原，可直接用于结构校核与方案展示。渲染阶段采用金属材质与工业漆面材质分层赋予，工字钢轨道赋予带氧化质感的热轧钢材材质，行走轮与卷筒赋予调质钢的哑光金属质感，电控柜体采用冷轧钢板喷塑的半哑光漆面效果，驱动电机端盖赋予铸铁的粗糙金属质感，透明检修门采用带轻微反射的亚克力材质，配合场景内的柔和环境光与定向投影，完整呈现出设备在工业厂房内的真实视觉效果。结构设计上，该卷扬机采用双轮缘行走轮卡在工字钢轨道下缘，通过两组红色制动组件实现行走定位与紧急锁止，起升卷筒集成在减速箱输出端，电控柜采用模块化布局预留检修空间，散热端的格栅结构做了细节还原，整体结构紧凑，满足核电站启闭作业的高可靠性要求，建模过程中对所有标准件如螺栓、接线端子、散热格栅均做了简化但保留识别特征，既保证模型视觉完整度，也兼顾了文件运行的流畅性，可用于起重设备方案汇报、结构教学演示、核电配套设备选型参考等场景。
