Dynalite调光器组DNG485空间结构模型

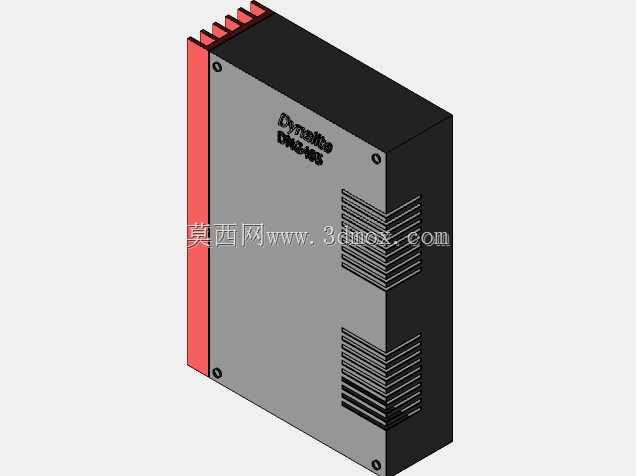

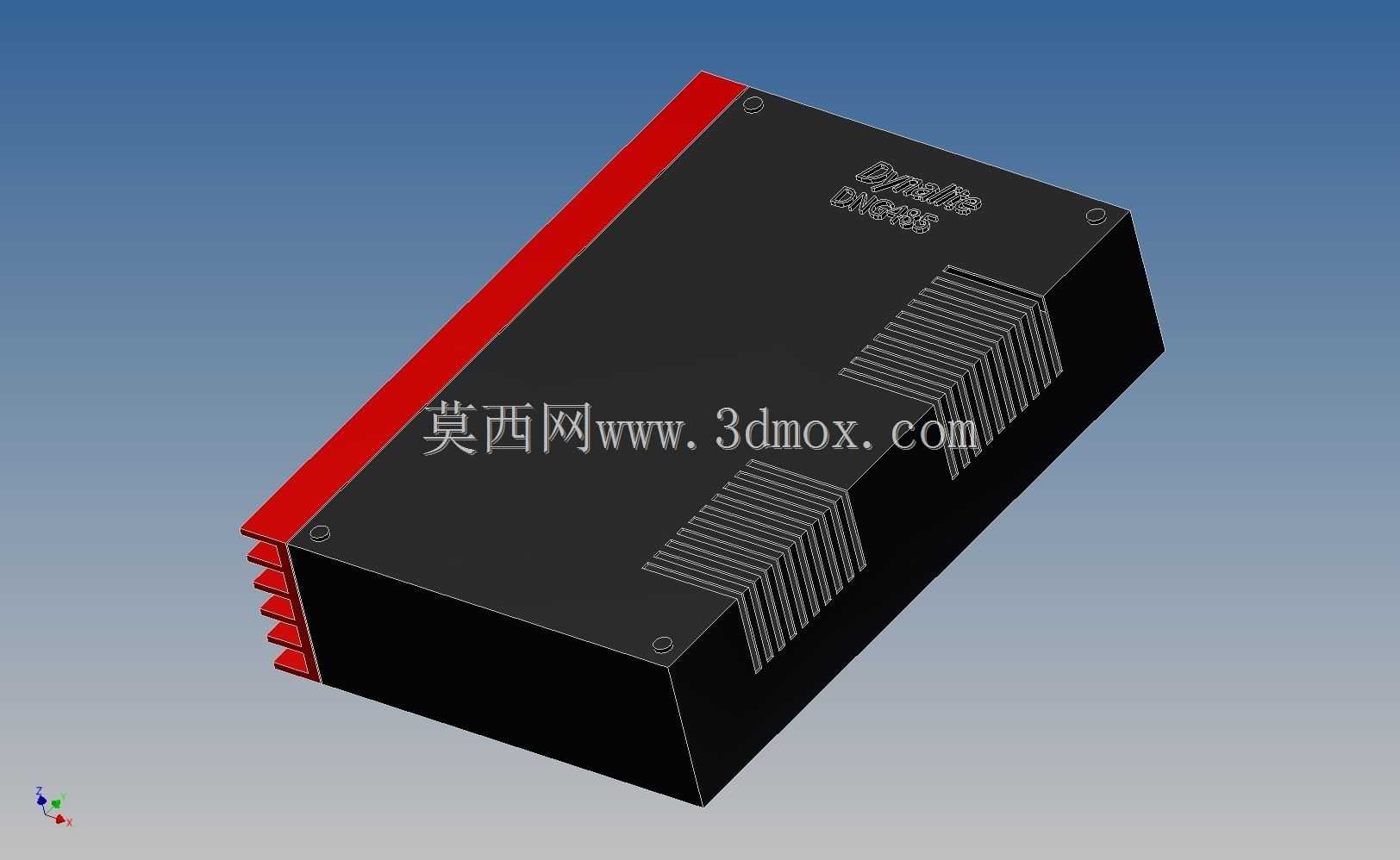

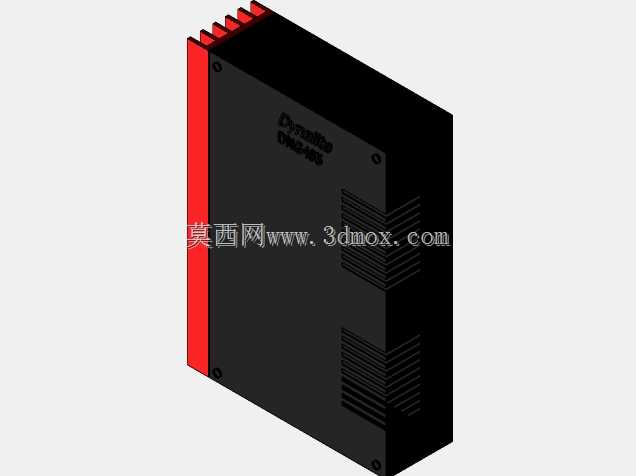

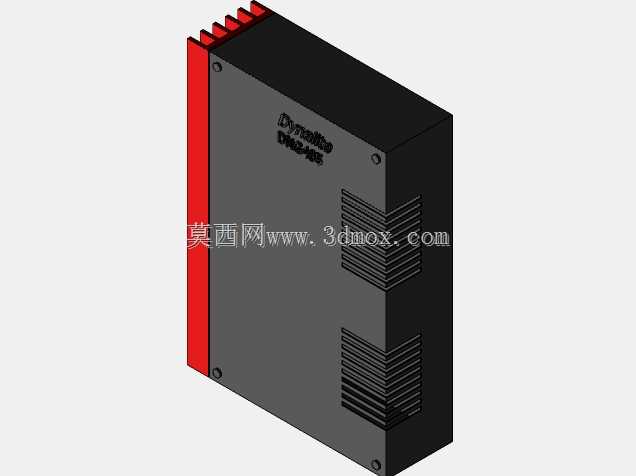

在智能照明控制系统的项目落地环节，调光控制模块的安装空间预留一直是机电深化设计阶段容易出现偏差的环节，这款Dynalite调光器组的空间模型，主要面向弱电井、照明控制箱内的设备排布设计场景，帮助结构设计人员在前期布线、柜体开孔阶段就精准匹配设备的安装边界，避免后期现场安装时出现空间干涉、接线余量不足的问题。该调光器组主要用于智能照明系统的回路调光控制，可对接总线协议实现多回路灯光的亮度调节、场景模式切换，常见于商业综合体、酒店公共区域、会展场馆的照明控制回路中，作为前端控制核心承载信号转换与功率输出的功能。从设计思路来看，模型还原了设备的长方体主体结构，侧面红色区域对应接线端子排的安装位置，建模时特意保留了端子外凸的结构尺寸，方便设计人员核算接线弯折所需的预留空间，壳体表面的散热筋结构也做了等比例还原，在做柜体散热风道设计时，可以准确对应设备的散热区域，避免通风路径被其他元器件遮挡。设备主体为方正的盒式结构，安装方式采用标准导轨安装适配设计，模型中预留了导轨卡扣的对应位置，在排布柜内设备时，可以直接匹配标准DIN导轨的安装间距，相邻设备之间的预留散热间隙也可通过模型直接测量，不需要额外查阅纸质样本的尺寸参数。外壳上的标识区域做了简化处理，重点保留了整体的外轮廓尺寸与接口位置关系，对于做系统集成的设计人员来说，不需要关注内部电路板的细节结构，只需要准确的外部安装边界即可完成柜体的整体布局设计，这类简化空间模型在初步设计阶段的使用频率远高于带内部细节的完整模型，既能减少建模工作量，也能避免无关细节干扰整体布局判断。在实际项目应用中，这类调光模块往往会和断路器、总线耦合器等设备并排安装在控制箱内，模型的方正外形可以直接在装配环境中做阵列排布，快速核算整排设备所需的柜体宽度，同时侧面端子的突出尺寸可以帮助设计人员预留足够的接线操作空间，避免后期接线时手指操作空间不足导致的施工困难，壳体边角的倒角结构也做了还原，在做柜体门板干涉检查时，可以准确模拟设备安装后与门板、线槽的最小间隙，防止关门时出现磕碰。
