简易水轮发电机双法兰连接轴结构

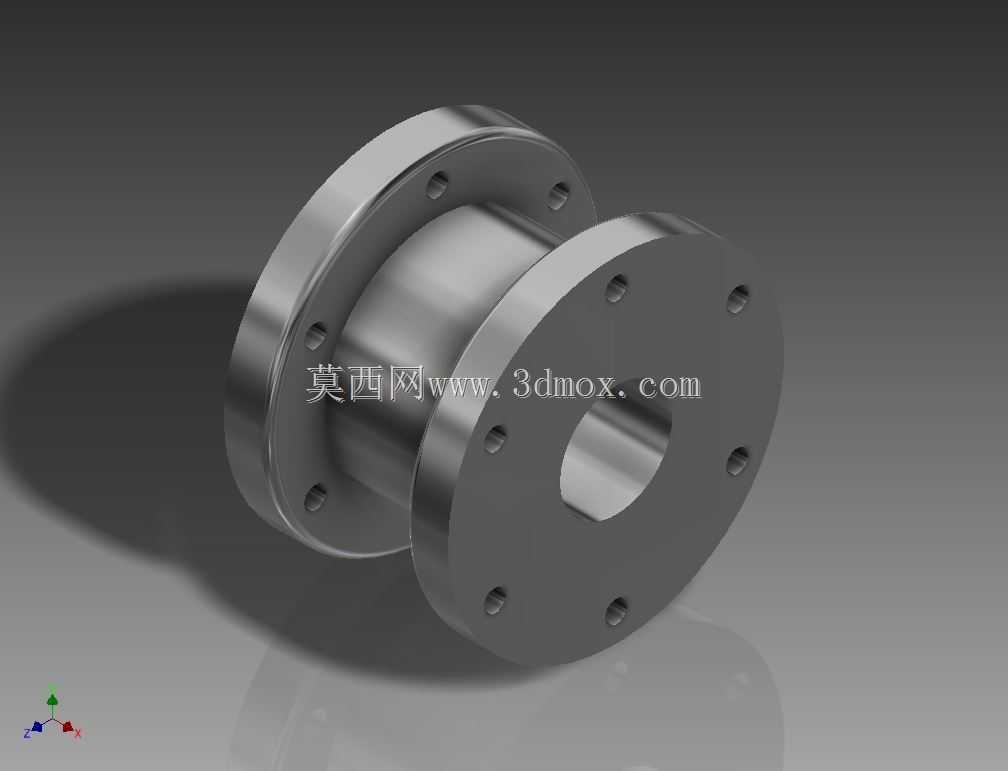

该部件应用于小型分布式水力发电场景，多适配山区溪流、灌区引水渠等低水头小流量的水能利用工况，承担水轮转轴与发电机输入轴之间的扭矩传递、同轴度定位功能，是简易水轮发电机组中连接动力端与发电端的核心传动构件。设计阶段优先考虑现场安装的便捷性与运行稳定性，两端采用带均匀螺栓孔的法兰盘结构，可分别与水轮侧轮毂、发电机侧轴端法兰通过标准紧固件实现刚性连接，中间段为等直径轴身，整体采用回转体对称结构，从根源上降低高速转动时的偏心振动风险。法兰盘上的螺栓孔采用圆周等距排布，孔位公差按照机械传动配合要求设定，可保证连接后两轴的同轴度偏差控制在允许范围内，避免运行过程中出现偏磨、异响等问题。两端法兰的外径、螺栓孔中心距、轴身直径均按照小型水轮机组的常规功率匹配设定，安装时无需额外定制转接件，可直接适配现有同规格的水轮与发电机接口，降低现场改造的加工成本。轴身与两端法兰采用一体化结构设计，不存在焊接或拼接应力集中点，可承受水轮转动时带来的交变扭矩冲击，适配水流不稳定工况下的载荷波动。部件表面做了防锈处理，可适应水电站潮湿的运行环境，减少长期运行过程中的锈蚀损耗。从建模逻辑来看，整个零件以回转特征为基础，先通过旋转命令生成主体轮廓，再对两端法兰面进行螺栓孔的阵列切除，最后做边缘倒角处理消除加工锐边，完全符合机械加工的工艺要求，不存在无法落地的设计结构。实际运行过程中，该连接轴可将水轮捕获的水能扭矩无明显损耗地传递至发电机输入端，保证机组的发电效率，同时刚性连接的结构可减少传动环节的间隙，避免启停过程中的冲击对两端设备造成损伤。安装时仅需对准两端法兰的螺栓孔，穿入紧固螺栓并按照对角顺序拧紧即可完成装配，后期维护拆卸也十分便捷，适合非专业运维团队的小型电站使用。
