飞利浦CK-Csplash2RGB照明单元结构

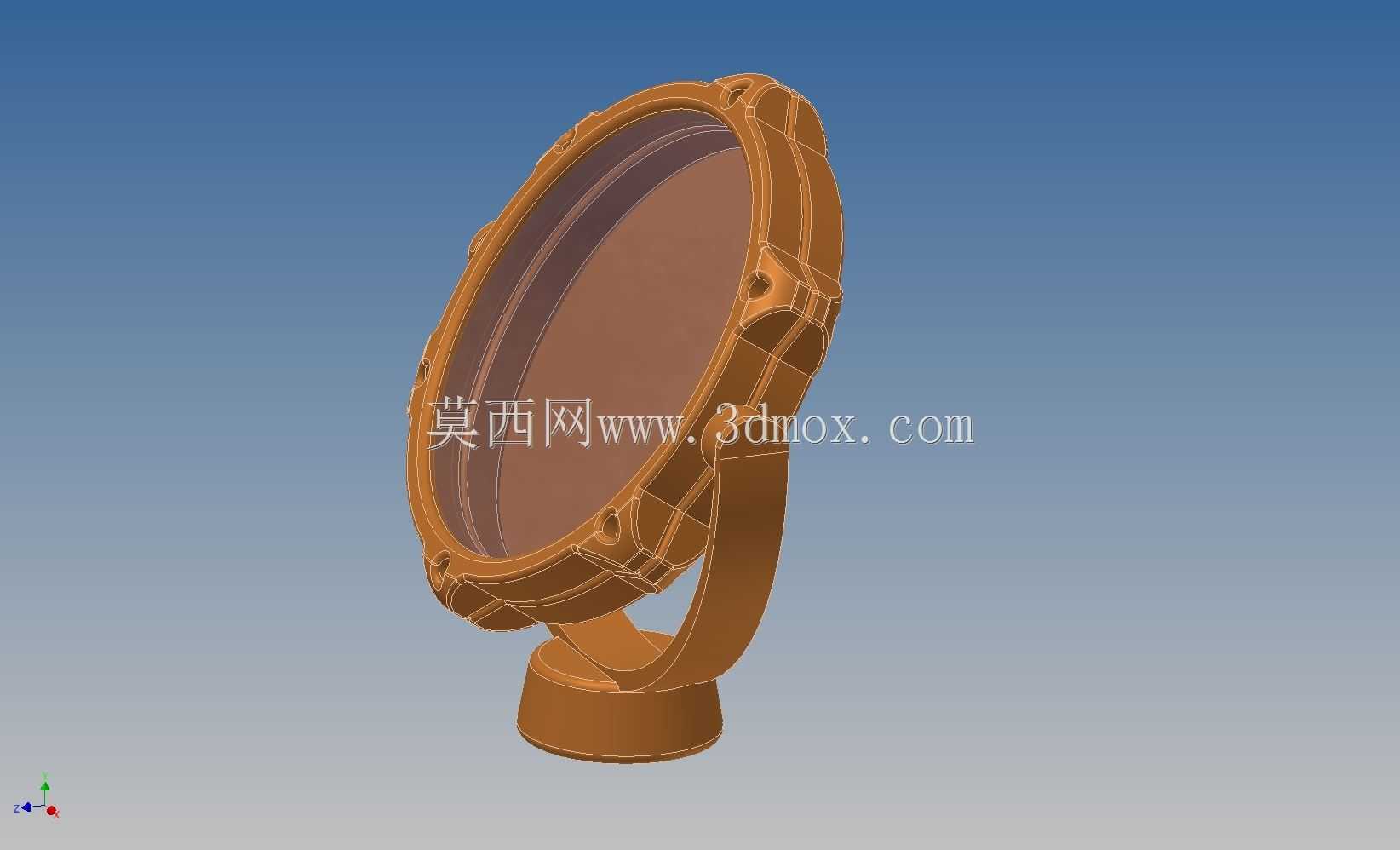

这款RGB照明单元的空间结构模型，还原了户外投光类灯具的典型装配逻辑，可直接用于景观亮化、舞台氛围布置、建筑立面洗墙等场景的方案排布与结构校核。从实际使用场景出发，这类带可调角度支架的圆形投光灯具，常被用于园区步道两侧的树木投光、商业建筑外立面的轮廓染色、户外演出区域的局部氛围补光，也可适配室内展厅的展品重点照明，安装时可通过底座的固定孔位锁附在墙面、地面、支架立杆等多种载体上，支架的铰接结构支持照射角度在垂直方向0到90度范围内无级调整，能适配不同投射距离与照射范围的需求。

从结构设计逻辑来看，整个灯体采用圆形一体化壳体设计，外圈的加强筋结构并非装饰作用，而是在壳体壁厚控制在2.5mm的前提下，提升整灯的抗冲击性能，避免户外使用时被飞石、冰雹撞击导致壳体开裂，同时筋位也预留了密封胶条的安装槽，配合前端的钢化玻璃面罩，可实现IP65级别的防水防尘能力，满足户外露天使用的防护要求。灯体内部的腔体预留了RGB灯珠驱动板、散热铝基板的安装位，腔体边缘的定位柱可直接卡接散热组件，无需额外打胶固定，减少装配工序。底座与支架的连接采用带阻尼的转轴结构，调整角度后可自动锁止，无需额外拧紧固定旋钮，现场安装调试时可单人完成角度校准，大幅提升施工效率。

从安装边界来看，灯体整体外径控制在180mm左右，底座直径100mm，安装时仅需在固定面预留直径120mm的平整安装区域，四个固定孔位的孔距为75mm，适配常规的M6膨胀螺栓或自攻螺丝安装。灯体后侧预留了防水线缆接头的安装位，出线方向可根据安装场景调整为向下或侧向，避免雨水顺着线缆流入灯体内部。整个模型还原了所有装配配合面的公差预留，壳体对接处的止口结构设计可保证装配时的同轴度，避免面罩安装后出现偏位导致的防水失效问题，对于灯具结构设计从业者来说，可直接参考其密封结构、角度调节结构的设计思路，优化同类型投光灯具的结构方案，也可在亮化工程方案设计时直接导入模型，做现场排布的效果模拟与安装干涉校核，提前规避安装时可能出现的空间冲突问题。
