机器人关节铰接传动组件结构设计

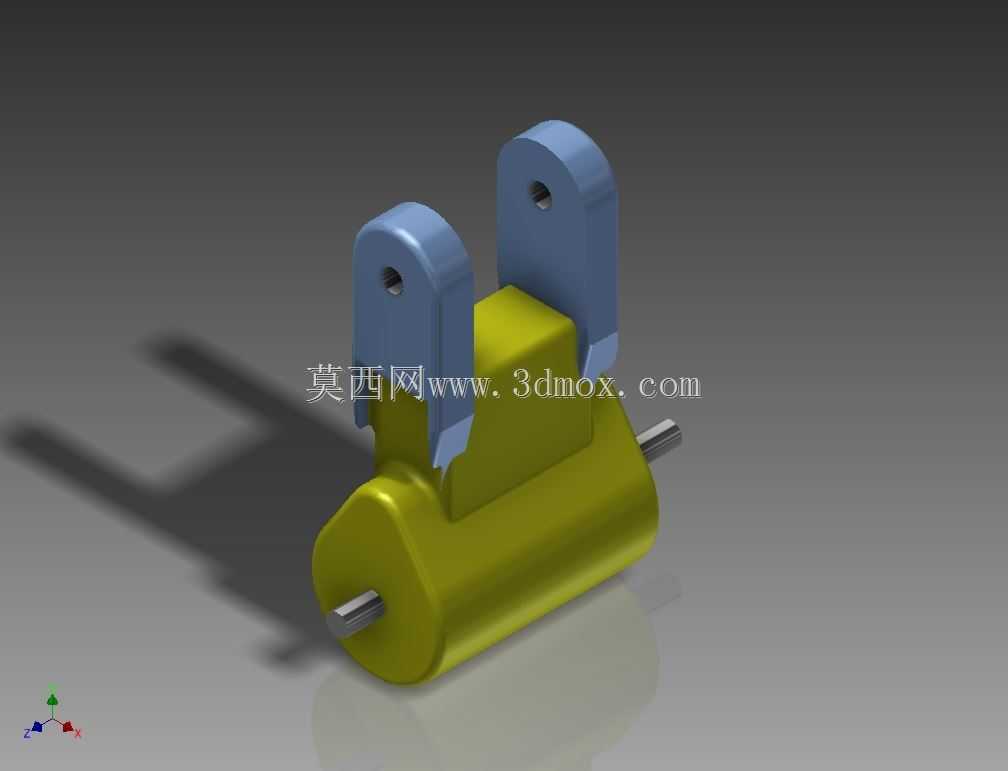

该铰接传动组件主要应用于小型桌面级教学机器人、轻型搬运机械手的小臂与执行端连接部位，承担关节处的载荷传递与转动导向作用，在自动化实训设备、轻型分拣机械臂的末端摆动结构中也可适配使用，能够在低负载连续往复转动工况下保持稳定的铰接定位精度，避免关节转动过程中出现径向窜动问题。从结构设计逻辑来看，组件下部的橄榄形回转基座内置转动销轴安装腔，两侧伸出的销轴段为整根贯通式设计，销轴与基座腔体采用过渡配合装配，既保证转动过程中销轴不会随支座同步偏转，也能避免销轴长期受交变载荷出现松脱移位。上部两个对称布置的蓝色铰接耳板为分体式结构，耳板上的铰接孔与基座销轴同轴度公差控制在0.02mm以内，耳板内侧与基座上部的黄色支撑块侧面预留0.1mm的装配间隙，既可以减少转动过程中的接触面摩擦阻力，也能避免粉尘、细小碎屑进入铰接缝隙造成卡滞。设计阶段针对安装边界做了明确约束，基座底部的圆弧面为非安装面，仅作为转动避让结构，实际安装时依靠基座下部销轴两端的轴段与相邻臂段的安装孔配合定位，销轴伸出基座端面的长度统一为8mm，适配壁厚6-10mm的臂板结构，无需额外加装轴套即可完成装配。上部铰接耳板的顶部孔位为执行端连接孔，孔中心距基座销轴中心的垂直距离为42mm，该尺寸经过反复校核，既保证关节摆动时的力矩传递效率，也不会因力臂过长导致铰接部位受载变形。耳板与中间支撑块的连接采用嵌入式定位，支撑块两侧的凸台卡入耳板内侧的定位槽内，装配时无需额外打定位销即可保证两个耳板的孔位同轴度，降低现场装配的调校难度。在实际工况适配方面，该组件可承受的最大径向铰接载荷为120N，适配关节摆动角度范围为-45°到+90°，能够满足轻型机器人末端抬升、偏转的动作需求，铰接部位无需额外加装润滑管路，依靠装配时预涂的低温润滑脂即可满足连续8000小时的运转需求，针对教学场景下的频繁误操作、过载冲击情况，耳板采用韧性较好的合金材质，受瞬时冲击时可产生微量形变吸能，不会出现脆性断裂问题，基座部分的圆角过渡设计也能减少应力集中，长期受交变载荷作用下不会出现根部开裂的情况。
