层叠式冲压模具结构三维设计

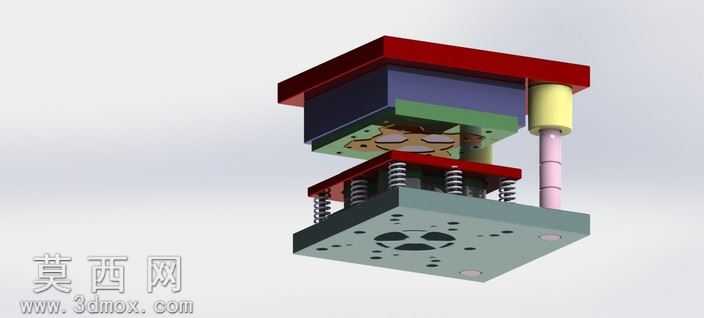

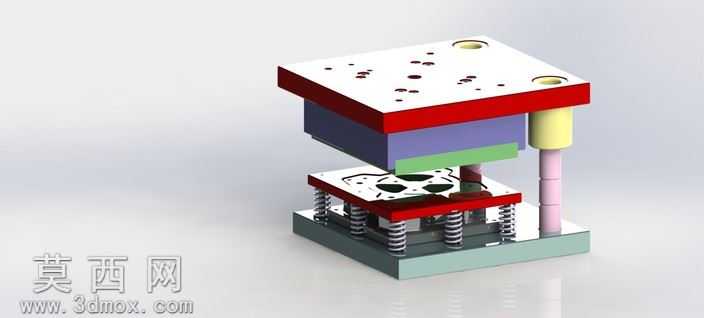

本模型为典型冷冲压工序用层叠式模具结构，采用三维建模软件完成全参数化设计，整体遵循冲压模具的标准模架布局逻辑，自上而下完成各功能层的结构搭建。建模过程中首先确定上下模座的基准平面，以对角布置的导柱导套作为合模导向的核心定位结构，保证上下模合模过程的同轴度与运动精度，导柱旁配套设置的等距螺旋弹簧，为开模过程提供均匀稳定的复位弹力，避免卸料过程出现偏载卡滞问题。模型分层清晰，自上而下依次为上模座、凸模固定板、卸料板、凹模板、下模座，各层板件通过定位销与紧固螺栓完成装配约束，不同功能层采用差异化的色彩材质进行区分渲染：上下模座采用哑光金属灰材质模拟铸铁模座的厚重质感，凸模、凹模等工作零件采用深红色金属漆材质突出核心工作区域，中间垫板、卸料板等辅助结构采用蓝、绿等区分色，弹簧采用亮面金属银材质还原标准五金件的外观特征，导套部位的黄铜色材质还原铜套的耐磨属性。设计过程中充分考虑冲压作业的实际工况，在上下模座对应位置预留了模柄安装孔与设备固定槽，卸料板与凸模之间预留合理的滑动间隙，各弹簧安装位置设置对应沉孔保证弹簧定位稳固不会偏移，导柱与导套的配合长度满足开模行程的安全要求，避免合模过程中出现导柱脱出的问题。渲染阶段采用柔和的环境漫反射光源，搭配浅灰色纯色背景突出模具本身的结构层次，各零件的边角做了符合实际加工的倒角处理，没有出现尖锐的建模棱角，还原真实模具加工后的工艺特征，整体装配关系完全符合实际冲压模具的装配逻辑，可用于冲压模具结构教学、模架选型参考以及相关工序的方案验证使用，各零件均可单独编辑参数，方便根据实际冲压产品的尺寸需求调整对应板件厚度、导柱间距以及工作零件的安装位置。
