教学用平直件冲压成型模具三维结构

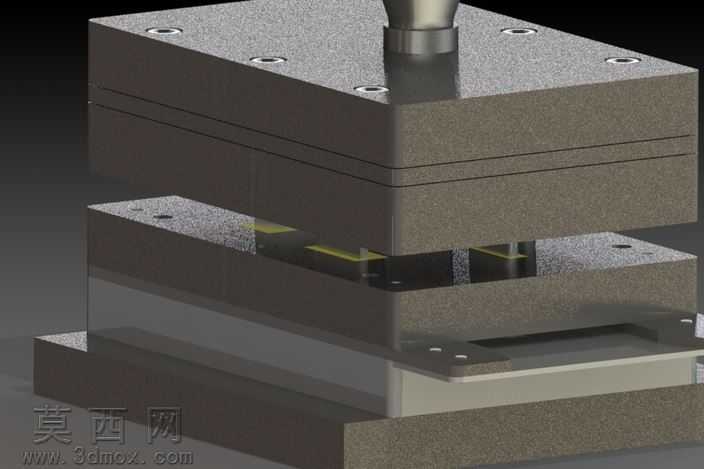

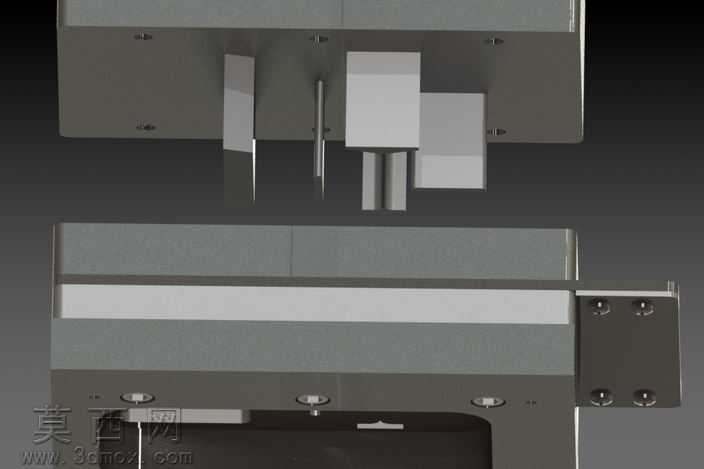

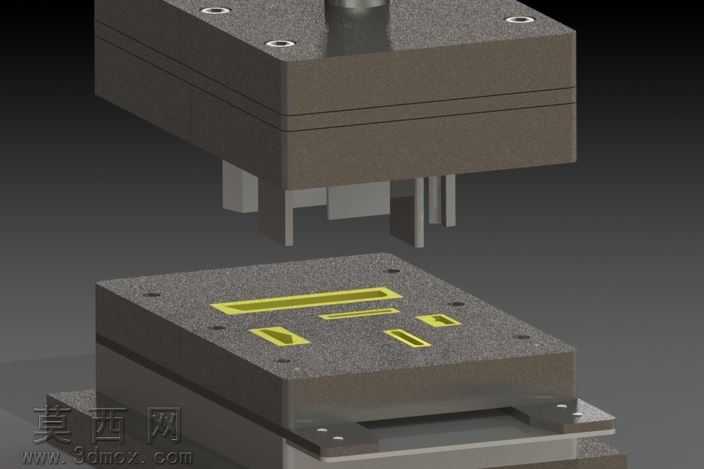

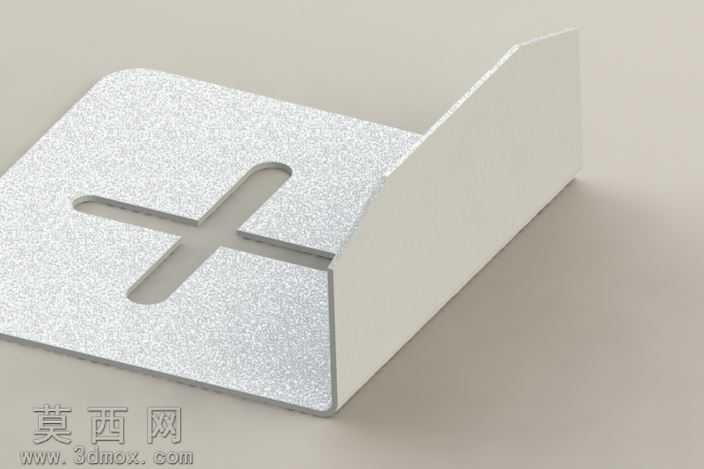

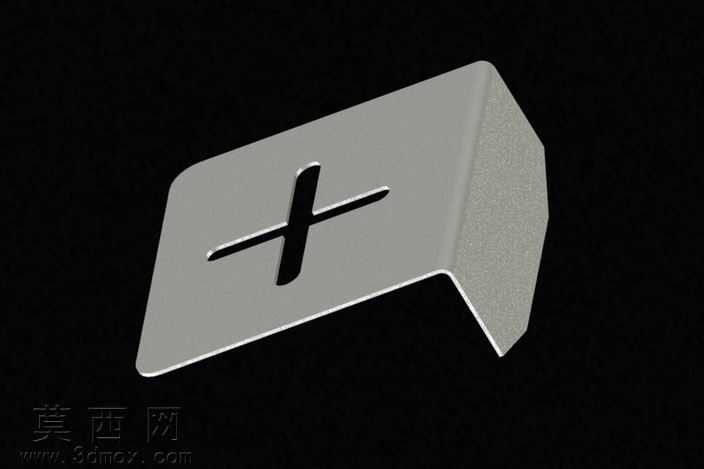

本套冲压模具为面向教学实训项目开发的平直金属板冲裁成型工装，整体采用三维参数化建模方式完成全结构搭建，建模过程严格遵循冲压模具的常规设计逻辑，完整还原了冷冲模的上下模核心装配关系。模型渲染阶段采用了贴近真实工业模具的材质表现，上下模座选用调质钢材的哑光深灰金属质感，表面还原了模具钢材经磨削加工后的细微磨砂纹理，安装孔、定位销孔的边缘做了真实的倒角处理，避免生硬的直角棱角失真；冲裁工作零件部分的刃口区域做了细微的高亮金属质感区分，清晰呈现出凸模、凹模的工作边界，方便学习者快速识别模具的核心工作部件。结构设计上，整套模具采用典型的导板式冷冲模结构布局，上模部分设置模柄用于连接压力机滑块，凸模通过固定板与上模座紧固连接，周边设置弹性卸料装置的安装位，合模时可压紧待加工金属板料，开模时可将箍在凸模上的板料顺利卸下；下模部分的凹模通过凹模固定板固定于下模座，对应凸模的冲裁轮廓加工出精准的漏料孔，冲裁完成的工件可直接通过漏料孔滑落至模具下方，无需额外人工取件。整套模具的设计思路围绕无弯曲的平直金属板冲裁需求展开，未设置复杂的弯曲、拉深成型结构，整体结构简洁直观，各零部件的装配关系清晰明了，没有冗余的复杂机构，既能够满足基础冲压工艺的教学演示需求，也可作为初学者学习冷冲模结构设计的参考范例。建模过程中对所有配合面做了合理的间隙设置，还原真实模具的装配公差要求，凸模与凹模之间的冲裁间隙按照常规薄钢板冲裁的经验值设置，保证模拟冲裁过程的合理性，同时所有标准件如内六角螺钉、圆柱销的规格均符合机械设计标准，可直接导出工程图用于基础教学实训的加工演示。
