金属钥匙标记级进冲压模具结构设计

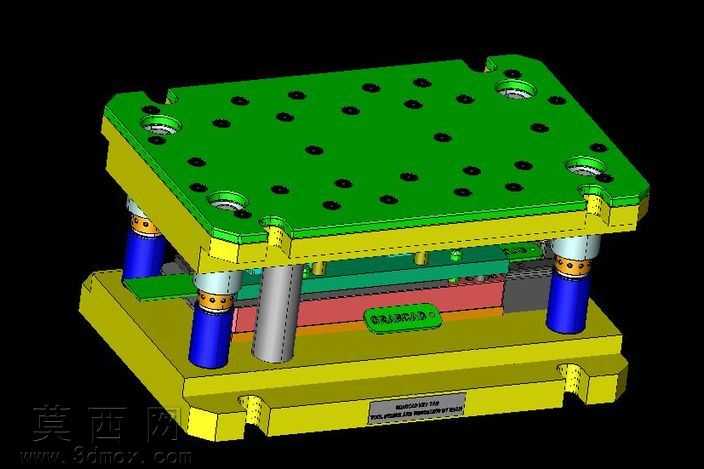

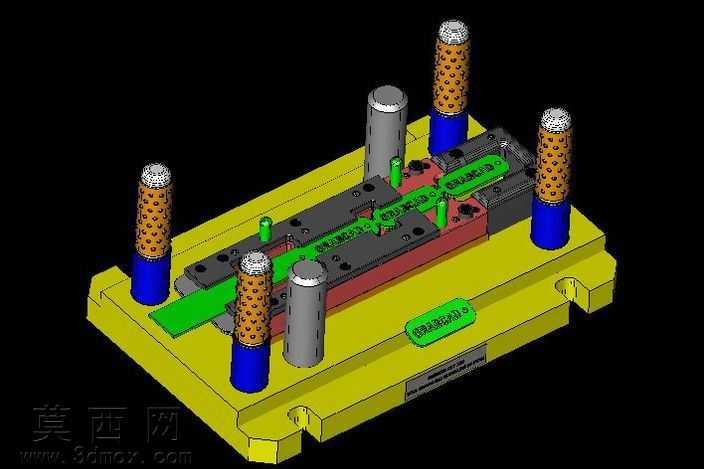

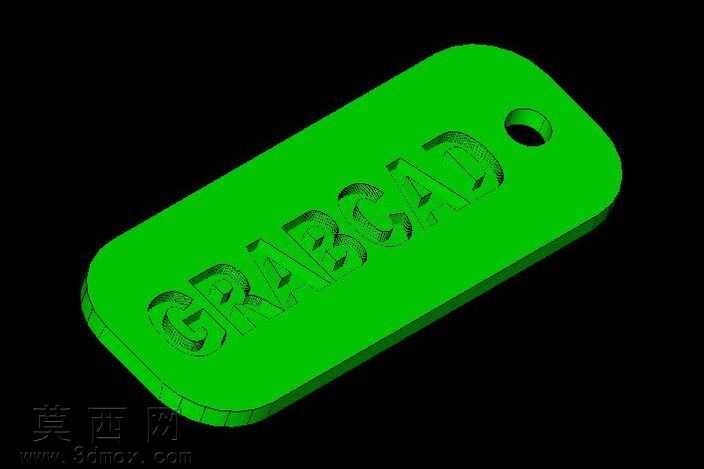

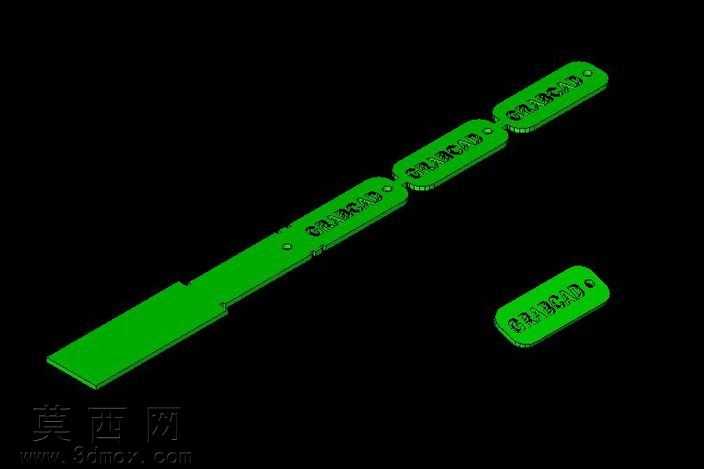

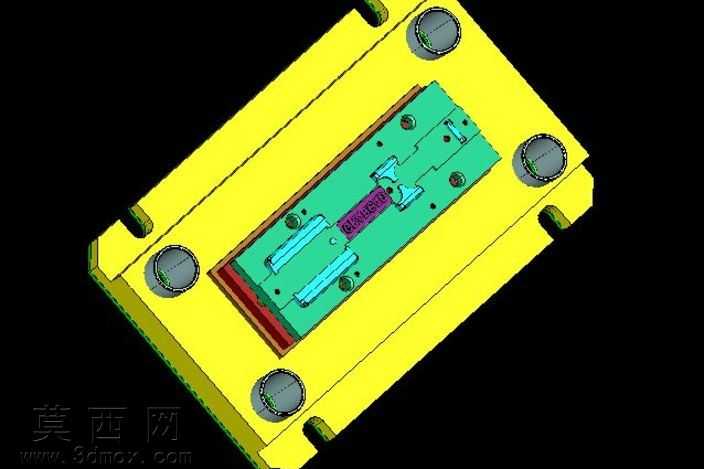

本模型为金属钥匙标记加工用级进冲压工装，整体采用标准冷冲模架结构设计，通过三维建模软件完成全参数化装配构建，完整还原了级进冲压模具的各功能组件布局。建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、卸料板、凸凹模固定板、各工位成型镶件等部件均做了精细化结构还原，各零件间的装配间隙、配合关系完全符合实际生产的工装设计要求。渲染阶段针对不同零部件赋予了对应材质属性：上下模座采用调质钢材的哑光金属质感，导柱导套做了镀铬亮面处理，卸料弹簧采用蓝色工程塑料包覆的金属弹簧材质，各模板区分了不同的表面处理色泽，清晰展现模具的分层结构。结构上采用四导柱精密导向结构，保证连续冲压过程中的上下模对位精度，模座上预留了标准的设备安装孔位、起吊螺纹孔，内部集成了钥匙标记冲压的多工位成型工序排布，包含进料定位、标记压印、成型冲裁等连续工位，卸料装置采用弹性卸料结构，可在冲压完成后顺利将料带从凸模上脱出，避免带料影响连续生产。设计思路围绕小型金属标识件的高效率连续冲压需求展开，采用级进模结构可实现条料的自动送料连续作业，相比单工序模大幅提升生产效率，模具各易损镶件采用单独拆分设计，方便后期维护更换，整体结构紧凑，导向精度高，可适配普通开式压力机的安装使用，满足小尺寸金属标记件的批量冲压生产需求，建模时对各模板的厚度、导柱直径、弹簧选型参数均参考了行业标准设计，保证模型具备实际生产参考价值。
