工业制冷用螺杆型压缩机组结构设计

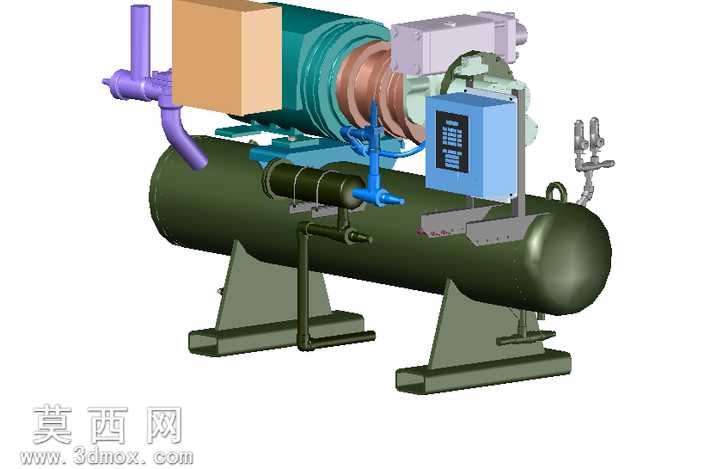

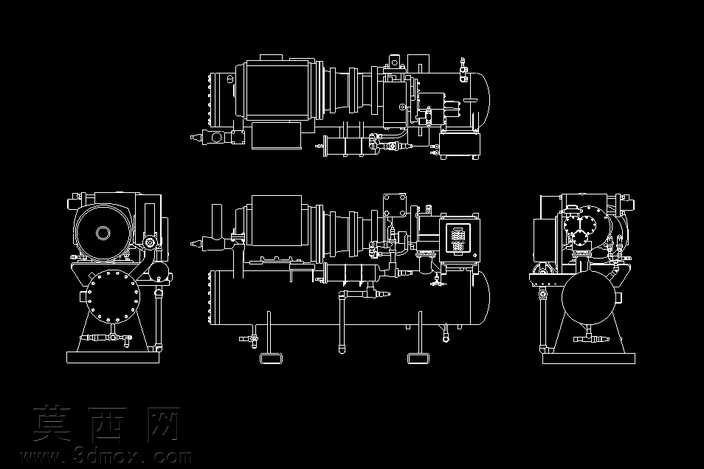

本作品为工业制冷场景应用的螺杆型压缩机组三维建模成果，建模过程严格遵循螺杆式制冷压缩机的实际工程结构逻辑，以1:1等比例还原设备各组成部分的尺寸与装配关系。建模阶段首先完成卧式储液气分离罐体的主体构建，采用曲面建模与实体拉伸结合的方式，还原罐体两端的冲压封头结构、底部支撑鞍座的焊接式造型，同时在罐体表面预留各管路接口、阀件安装位的定位特征，保证后续部件装配的位置精度。核心螺杆压缩主机部分，建模时还原了主机的筒型壳体结构、阴阳螺杆转子的啮合型面特征，同时对主机端部的铜质轴承座、连接法兰做了细节刻画，还原主机与驱动端的连接定位结构。驱动与控制模块部分，分别完成了驱动电机的方体壳体、接线盒结构，以及蓝色电控箱的面板按键、显示屏标识的细节建模，还原电控箱与主机的支架固定结构。管路系统建模覆盖了设备上所有的工艺管路，包括紫色的进气连接管路、蓝色的工艺控制管路，还原管路的弯折弧度、法兰连接结构、手阀的操作手柄造型，同时对罐体上布置的油分离器、视液镜、安全阀等附属阀件做了等比例建模，还原各阀件在罐体上的安装位置与固定方式。材质渲染阶段，针对不同部件的实际材质赋予对应材质属性：罐体采用深橄榄绿的金属烤漆材质，还原工业设备漆面的哑光质感；螺杆主机壳体采用青绿色金属漆材质，铜质部件赋予紫铜金属材质，还原铜件的金属光泽；管路部分根据功能分别赋予紫色、蓝色的工程塑料或喷涂金属材质，电控箱采用蓝色工程塑料搭配黑色面板材质，支撑鞍座采用灰绿色铸铁材质，所有金属部件均添加了符合工业场景的轻微磨损、油污质感，提升模型的真实感。结构设计上完整还原螺杆制冷压缩机的气路流程逻辑：低压气态冷媒经进气紫色管路进入螺杆主机，经螺杆压缩后形成高压高温冷媒，后续进入罐体完成气液分离与油分处理，各控制管路负责油压调节、流量控制，阀件组负责设备的压力保护、检修截断功能，电控箱负责设备的运行参数控制与状态监测，整体装配关系完全符合实际制冷螺杆压缩机的工程设计要求，各部件之间不存在干涉问题，连接结构的定位尺寸均参考行业通用设计规范，可用于制冷设备的结构教学、方案展示以及装配模拟使用。
