便携式小型空气压缩机三维结构设计

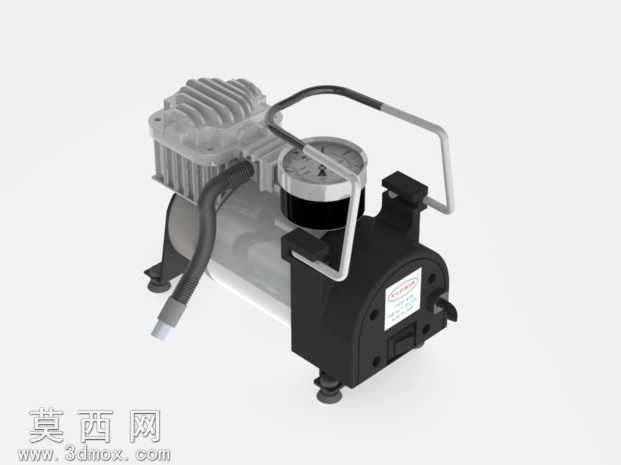

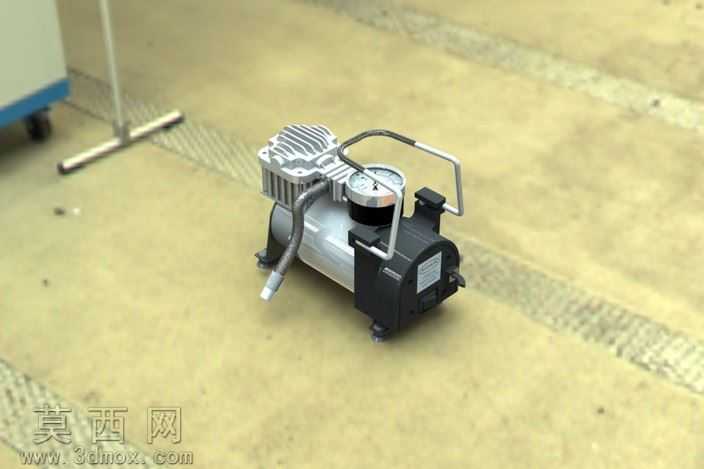

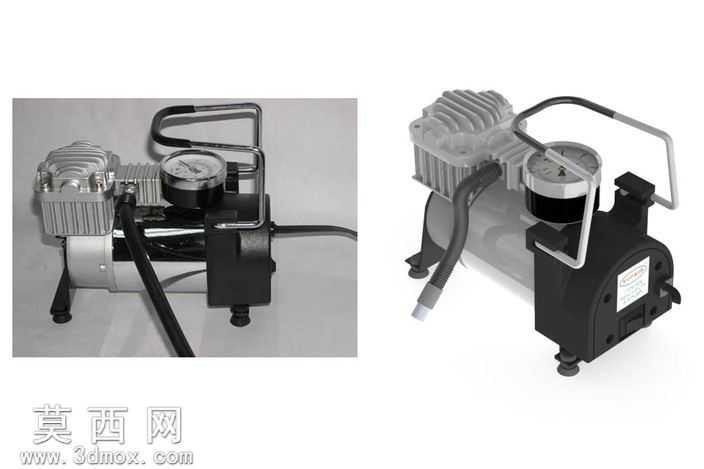

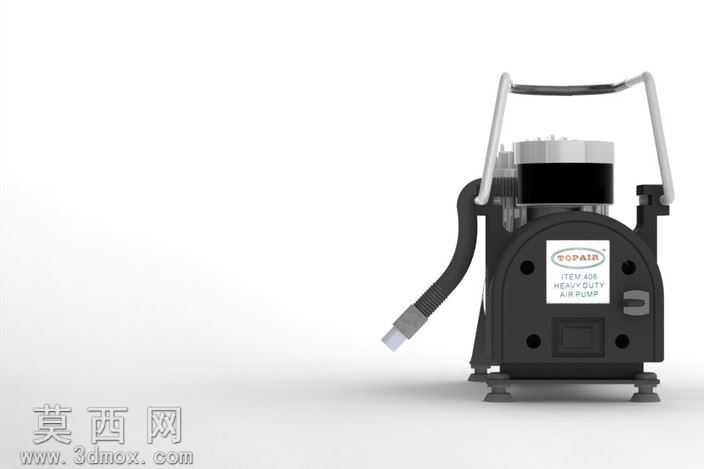

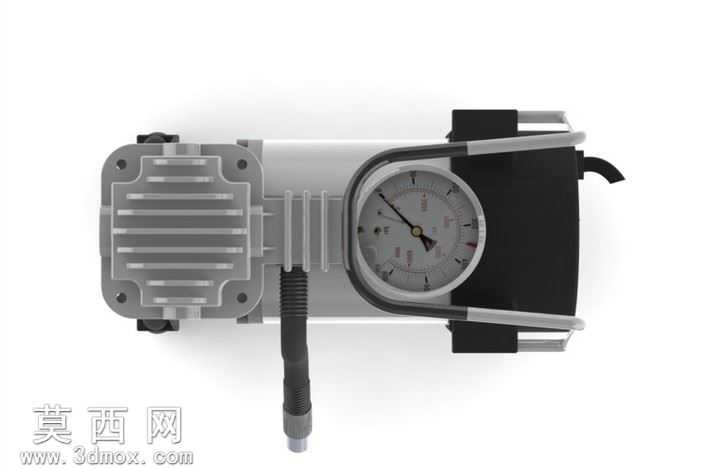

本作品为适配移动机器人气动系统的便携式空气压缩机三维模型，建模过程中严格遵循小型空压机的真实结构比例，在三维软件中依次完成核心组件的参数化搭建：首先构建带散热鳍片的压缩缸体部分，还原缸体外部等距排布的散热筋结构，通过曲面建模细化散热筋的倒角与弧度，保证散热结构的形态还原度；其次完成顶部提手的一体化建模，采用弯折金属管材的形态特征，细化提手与机身连接的固定支座结构，还原便携提手的人机工程弧度。模型对核心的压力表组件做了精细化还原，包括表盘刻度的凹凸纹理、表体与缸体连接的气路接头、连接缸体与出气端的柔性气管，通过材质参数区分气管的橡胶质感、金属接头的金属光泽、压力表玻璃表蒙的透明折射效果。机身下部的储气缸体采用圆柱曲面建模，细化缸体端部的密封端盖、固定支脚的减震橡胶垫结构，还原支脚的倾斜支撑角度与橡胶垫的防滑纹理；机身侧部的开关组件、标识铭牌也做了细节还原，铭牌表面的文字区域通过贴图与凹凸参数模拟印刷标识的质感。设计过程中充分考虑移动场景的使用需求，整体结构紧凑无冗余突出部件，提手位置居中保证提携时的重心平衡，各部件的装配关系完全符合真实空压机的装配逻辑，气路连接路径清晰，固定件的位置排布合理，既保证了外观的写实度，也完整还原了小型空压机的内部结构逻辑与外部功能特征，可用于移动机器人气动系统的配套结构展示、气动回路原理演示等场景，渲染阶段采用哑光工业漆材质模拟机身黑色外壳的质感，金属部件区分铸铝与钢材的不同反光特性，橡胶部件调整粗糙度参数还原哑光防滑的视觉效果，最终呈现的模型结构完整、细节丰富，准确还原了便携式空压机的功能与形态特征。
