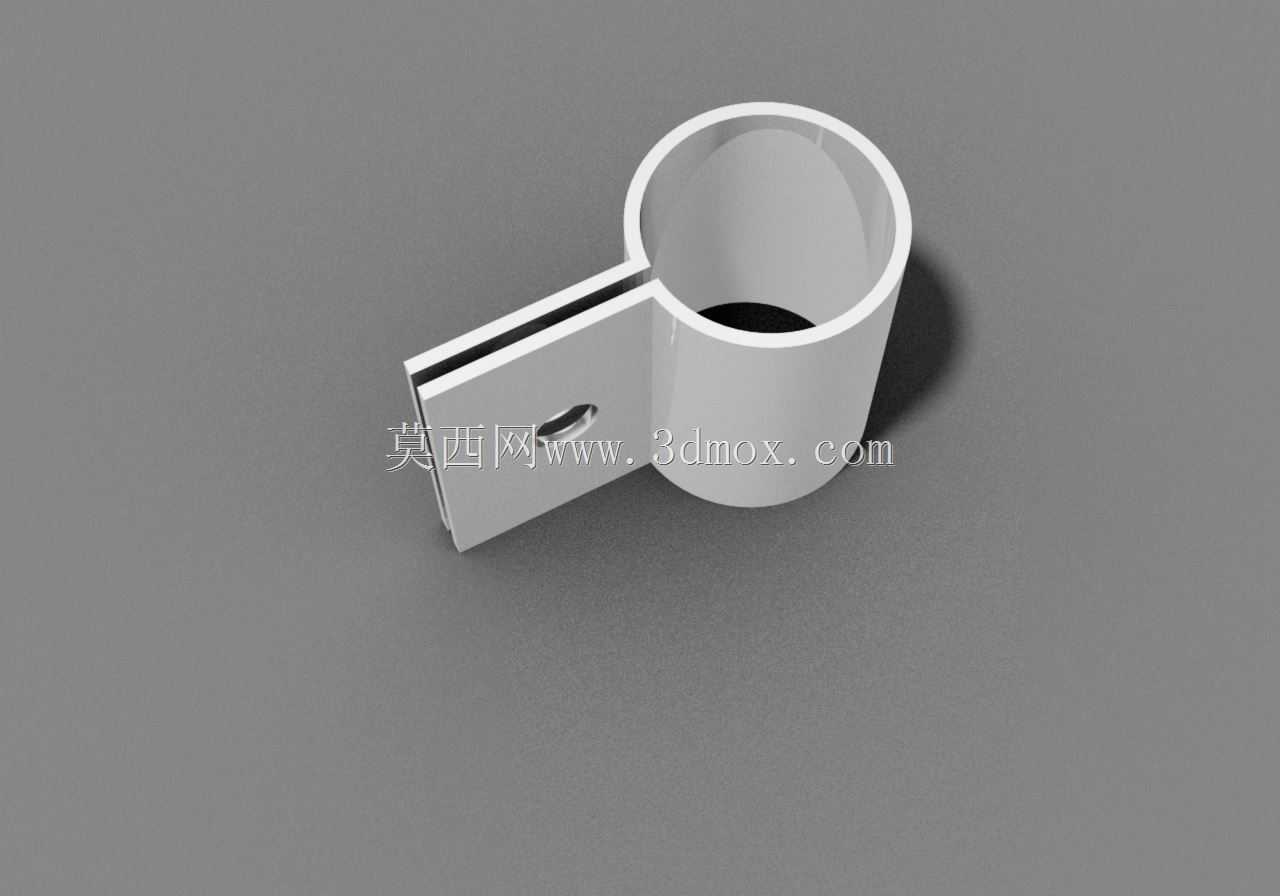

Φ33规格单耳带槽管夹紧固卡箍

这款卡箍适配公称外径33mm的圆管安装场景，在流体输送管路、轻型设备机架走线、小型气动系统布管等工况中都能见到这类紧固件的应用，核心作用是将圆形管材与安装基面做可靠的位置固定，避免管路受振动、外力拉扯出现移位、接口松脱的问题。从结构设计来看，卡箍主体采用整圆抱合结构，抱紧段为等径圆弧面，和适配管材的外壁贴合度较高，安装后不会出现局部应力集中压伤薄壁管材的问题，圆弧段的壁厚经过核算，既能保证抱紧时的结构强度，不会因为锁紧力过大出现箍身变形，也不会过度增加零件整体重量，适配轻型安装场景的载荷要求。卡箍一侧延伸出带安装孔的单耳固定座，固定座与箍身采用一体化成型结构，衔接处做了圆弧过渡处理，避免应力集中导致的根部断裂问题；固定座上开设的长槽型安装孔，预留了一定的安装调整余量，现场装配时即便基面的安装孔位存在小范围的加工偏差，也能顺利完成对位锁紧，不需要二次扩孔调整，能有效提升现场装配效率。固定座与箍身之间预留了锁紧间隙，安装时通过穿入安装孔的紧固件收紧，就能带动箍身产生微量的弹性形变，牢牢抱紧管材外壁，这种设计不需要额外的锁紧螺栓穿过箍身，整体零件数量少，装配步骤简单，日常维护拆装也十分便捷。从安装边界来看，这款卡箍抱紧管材后，固定座的延伸长度、安装孔的中心距都经过匹配设计，安装后不会与相邻的管路、结构件产生干涉，箍身的轴向宽度也经过优化，既保证了足够的抱紧接触面积，避免管材在箍内出现轴向窜动，也不会占用过多的管路排布空间，在空间紧凑的设备内部布管场景中适配性较好。实际应用中，这类卡箍常被用在小型自动化设备的气管固定、办公家具的圆管支架连接、小型给排水管路的明装固定等场景，相比双螺栓式的重型抱箍，这款单耳卡箍的结构更轻巧，安装速度更快，适合低载荷、静载的管路固定需求；设计时也考虑了不同材质管材的适配性，圆弧面没有尖锐棱角，即便是PVC、PPR这类塑性管材，也不会因为锁紧力过大出现管壁被压裂的问题，适用的管材材质范围更广。建模过程中对箍身的圆度、固定座安装面的平面度都做了公差约束，保证生产出的零件能和适配管材完美贴合，固定座的安装孔位置也和箍身中心做了同轴度校验，避免安装后出现管材偏斜、受力不均的问题。
