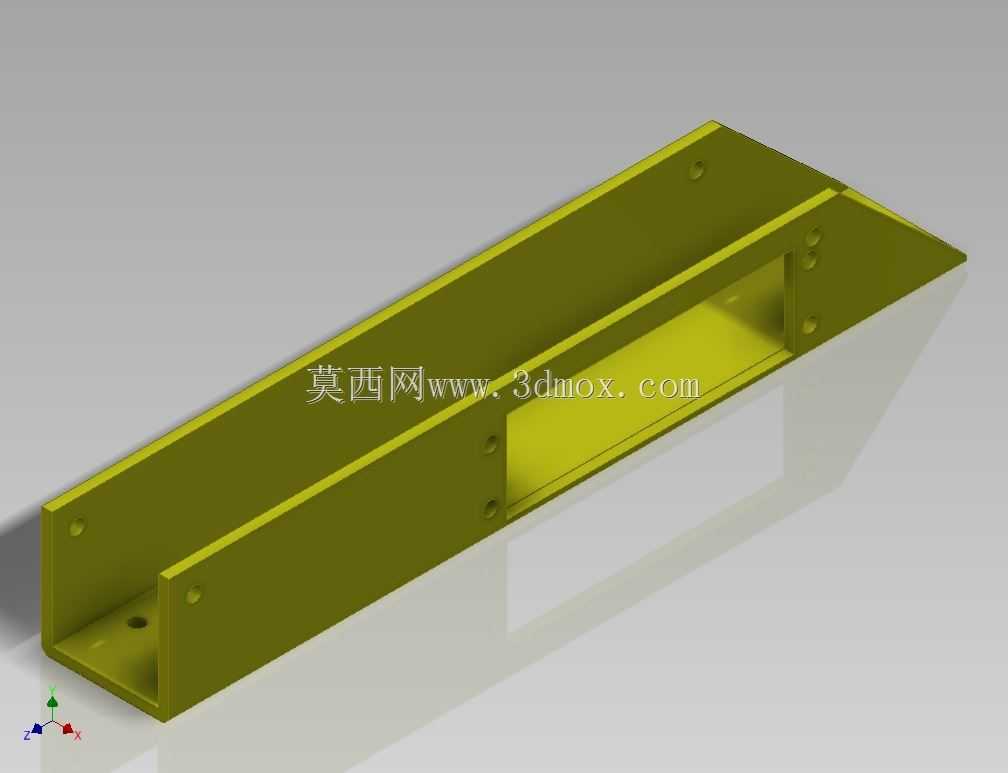

Eventorbot设备U型安装支撑构件

这款构件是桌面级FDM 3D打印设备运动模组的核心安装支撑件，日常作业中主要承担直线运动轴的承载、导向基准定位功能，是打印头X轴运动组件与机身框架之间的衔接载体，直接影响打印过程中运动部件的运行稳定性与打印成型精度。从结构设计来看，整体采用U型槽式构型，槽体内腔预留了直线导轨或者光轴的安装空间，侧壁上的多组安装孔位分别对应导轨锁紧、传动同步带张紧座固定、限位触发片安装的需求，槽体一端延伸出的斜向凸台是打印头拖链的走线承托结构，避免运动过程中线缆反复弯折出现疲劳破损。设计阶段优先考虑了安装基准的统一性，槽体的底面与两个内侧壁的形位公差控制在0.02mm以内，保证导轨安装后不会出现平行度偏差，防止运动过程中出现卡顿、抖动问题。构件上的所有安装孔都做了沉头处理，锁紧螺丝安装后不会突出构件表面，避免和运动中的打印头组件产生干涉。从安装边界来看，构件整体长度适配常规200mm成型幅面的桌面3D打印机X轴行程需求，槽体宽度匹配市面上主流的12mm直径直线光轴或者MGN12规格微型直线导轨的安装尺寸，侧壁厚度设置为3mm，既保证了足够的结构刚性，避免运动过程中构件受力产生形变，又不会过多增加X轴运动组件的整体重量，降低驱动电机的负载。实际装配时，该构件通过两端的安装孔固定在X轴的两个同步带传动滑块上，槽内安装的导轨上搭载打印头滑车，构件侧面预留的镂空区域既可以减轻构件自重，也能方便运维人员调整导轨锁紧螺丝、检查同步带张紧度，不需要完全拆解整个X轴组件就能完成日常维护作业。这类支撑构件的设计细节往往决定了3D打印机长期运行的可靠性，比如孔位的位置度偏差会直接导致导轨安装扭曲，长期运行会加速导轨滑块的磨损，甚至出现打印层纹错位的问题；而槽体的刚性不足则会在打印头高速往复运动时产生振动，直接表现为打印件表面出现振纹，影响成型质量。这款构件在设计时还做了安装防呆处理，不同功能的孔位直径做了区分，装配时不会出现孔位对错的问题，降低了组装环节的出错概率。
