偏心轴类机械传动练习构件结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:310351

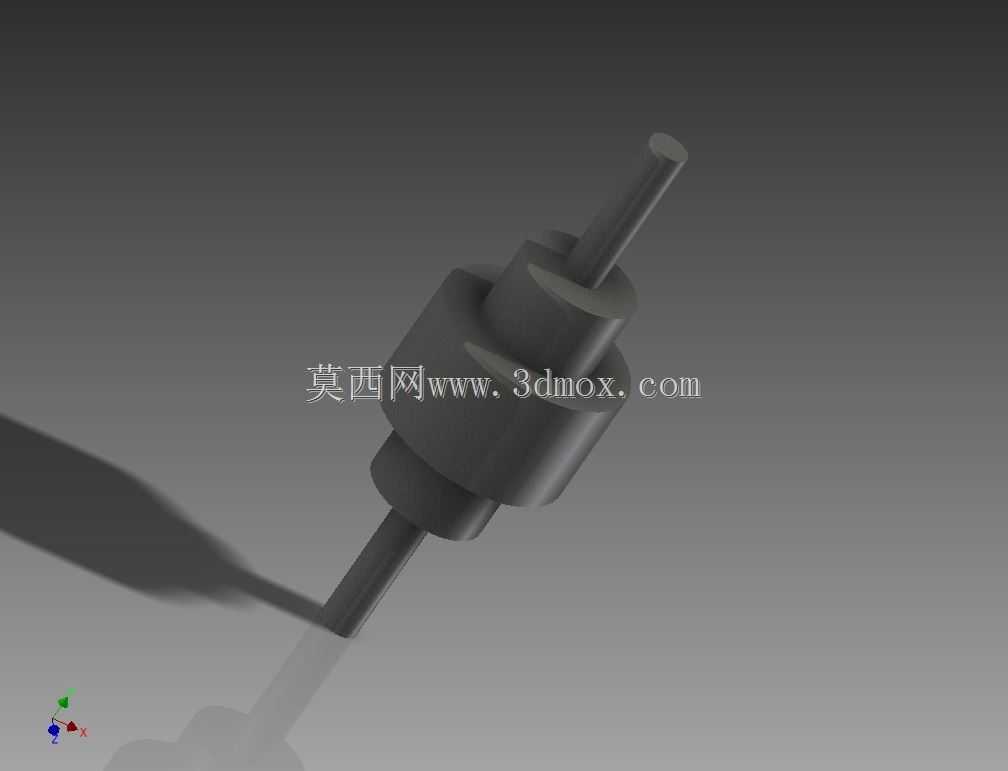

  • 偏心轴类机械传动练习构件结构设计

这类偏心轴构件常见于小型冲压设备、进给机构以及需要实现往复直线运动转换的传动链路中,核心作用是将输入的旋转运动通过偏心段的回转半径转化为从动件的规律往复位移,在小型工装、非标自动化送料结构里应用十分广泛。从结构设计逻辑来看,该构件采用同轴段加偏心凸台的一体式结构,两端伸出的光轴段为安装支撑位,用于匹配轴承座完成回转支撑,中间的偏心圆柱段为动力输出作用面,工作时随轴体回转,带动套设在偏心段上的连杆构件完成预设行程的往复动作。设计时首先要确定偏心距参数,这个数值直接决定从动件的往复行程,需要匹配整套机构的动作行程要求,同时要校核偏心段与同轴段的过渡圆角,避免应力集中导致交变载荷下的轴体断裂,两端轴径的尺寸公差需要配合所选轴承的内孔公差带,一般选取基孔制过渡配合,保证回转精度的同时避免装配过盈量过大导致轴承预紧过载。从安装边界来看,两端支撑轴段的长度需要匹配安装侧板的厚度以及轴承的轴向固定空间,偏心段的轴向宽度需要匹配连杆端部的安装宽度,预留适当的轴向窜动间隙,避免工作过程中出现侧磨卡滞。构件的外形采用回转体结构,加工时可直接通过圆钢料车削成型,偏心段的加工需要采用四爪卡盘找正偏心距后车削,保证偏心尺寸的精度,表面粗糙度方面,支撑轴段需要达到1.6的粗糙度要求,降低轴承运转的磨损,偏心段的工作表面粗糙度可适当放宽到3.2,满足连杆滑动配合的需求。这类练习构件的建模过程重点在于回转特征的参数化搭建,以及偏心结构的同轴度、偏心距尺寸约束设置,建模时需要明确各段轴径的尺寸基准,以两端支撑轴的公共轴线为设计基准,标注偏心段的中心距偏差,保证加工后构件的动平衡性能,避免高速回转时出现过大的振动。实际应用中,这类轴体的材质一般选取45号钢调质处理,提升轴体的综合力学性能,承受交变载荷时具备足够的强度和韧性,对于载荷较小的轻载传动场景,也可采用Q235材质做表面淬火处理,降低加工成本。结构设计时还要考虑轴端的固定方式,一般在轴端加工螺纹孔或者卡簧槽,通过轴端挡圈或者圆螺母实现轴承的轴向定位,防止轴体运转过程中出现轴向窜动,影响传动精度。偏心段与连杆的配合处一般会加装铜套或者滚针轴承,降低摩擦损耗,提升构件的使用寿命,建模时需要预留出配合件的安装空间,保证各部件装配后不存在干涉问题。
