可3D打印往复式曲柄滑块传动结构

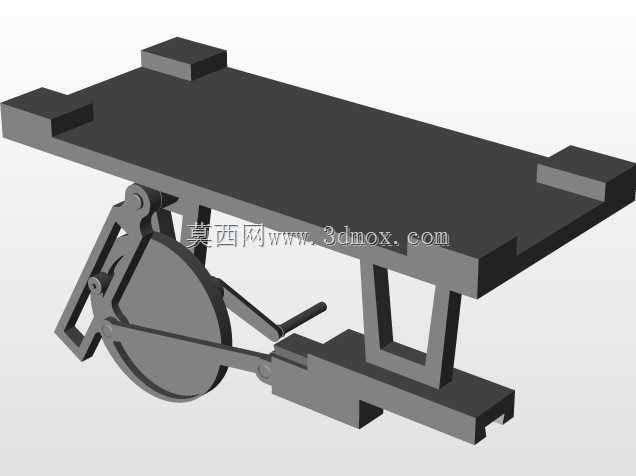

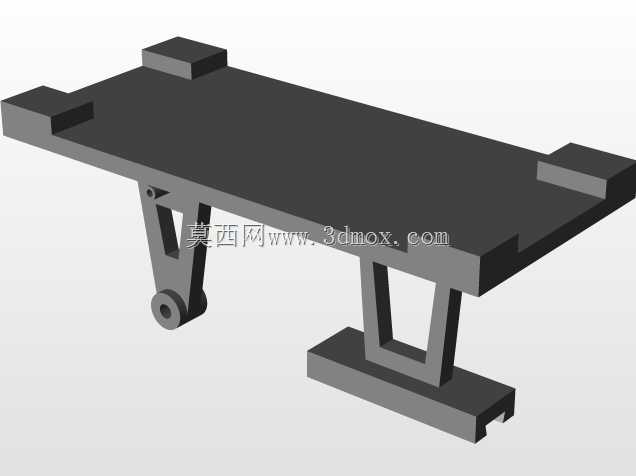

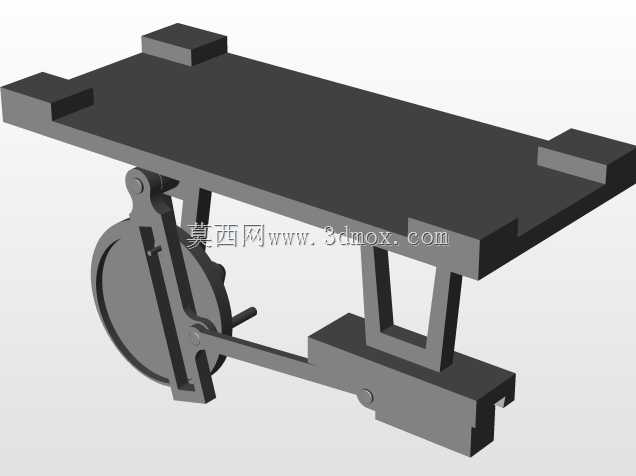

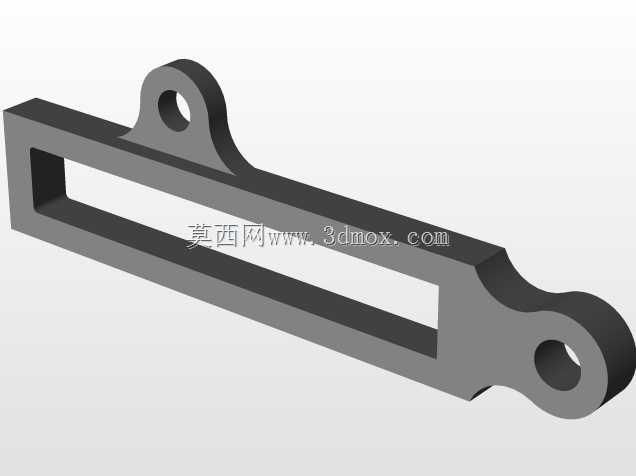

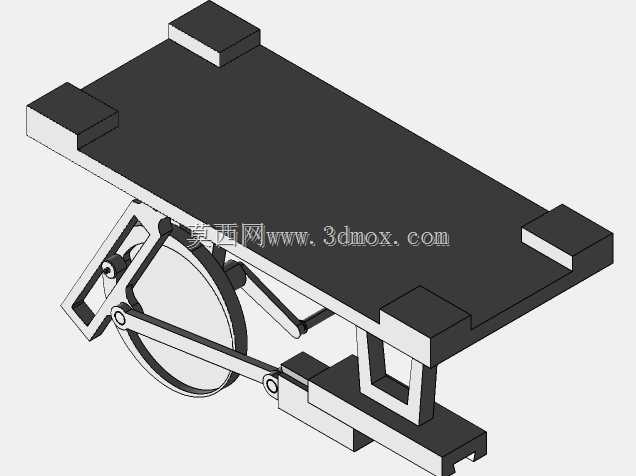

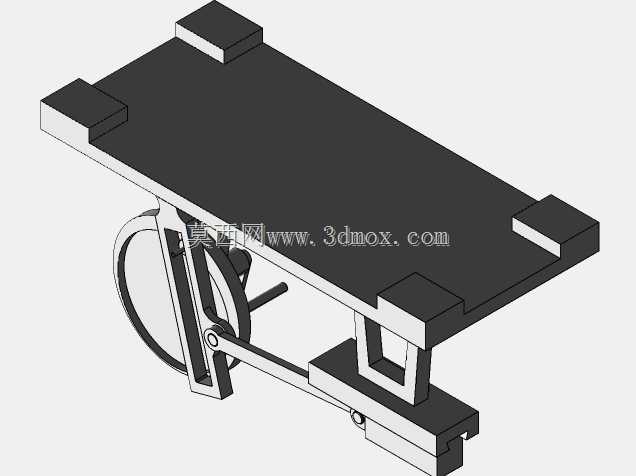

这套曲柄滑块传动结构，常被集成在小型往复送料工位、教学演示教具、桌面级轻载推送装置中，作为核心运动转换单元使用，能将输入侧的连续回转运动直接转化为滑台侧的直线往复输出，无需额外加装换向结构，传动链路短，运行过程中无多余传动间隙，适合对往复运动同步性有要求的轻载作业场景。整套结构采用平板式安装基座设计，底部预留的四个凸台式定位块可直接卡入对应安装工位的定位槽内，无需额外设计复杂的压紧固定结构，安装时只需对准定位块嵌入，再通过基座上预留的通孔穿入紧固件即可完成固定，安装边界规整，不会与周边相邻的传动部件产生空间干涉。设计阶段优先考虑了运动部件的行程匹配，曲柄轮的回转半径经过反复校核，对应滑块的往复行程刚好覆盖常规小型工位的推送距离，连杆两端的铰接位置采用销接结构，铰接处预留了合理的配合间隙，既保证运动过程中无卡滞，也不会因为间隙过大导致滑台运行出现抖动。上方承载平台与下方滑块组件采用刚性连接，平台表面做了平整化处理，可直接放置待推送的小型工件，平台下方的支撑框架采用对称式布局，两侧的支撑臂同步跟随滑块做往复运动，保证平台在整个行程范围内都能保持水平状态，不会出现单侧倾斜的问题。整套结构的所有零件均做了3D打印适配优化，零件壁厚均匀，没有大角度的悬空结构，打印时无需添加过多支撑，铰接位置的配合公差经过调整，打印完成后只需简单去除支撑毛刺即可直接装配，不需要二次打磨加工。结构中所有铰接位置均采用等直径销轴连接，销轴与安装孔的配合采用间隙配合，滚子部件设置在曲柄与连杆的衔接位置，可有效降低运动过程中的摩擦阻力，长时间往复运行也不会出现明显的磨损卡顿。整套传动结构的运动逻辑清晰，没有冗余的零件设计，拆解后每个零件都有明确的功能定位，既可以作为机械原理教学的演示模型，也可以直接改装后应用在小型自动化设备的直线推送工位上，适配低负载、高频率往复运动的作业需求。
