Sherline4400加长中心距精密台式车床结构

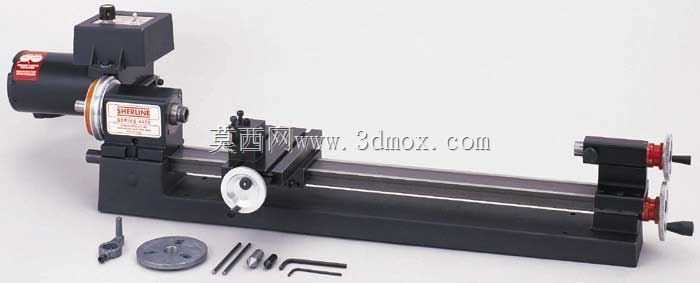

这款加长中心距的台式车床，主要面向小型精密加工场景，适配教学实训、个人工坊、小批量精密零件试制等工况，可完成有色金属、工程塑料、软质钢材的外圆车削、端面车削、内孔镗削、螺纹车削等常规车加工工序，能满足小型轴类、盘套类零件的加工精度需求。从结构设计来看，该设备在标准短床身车床的基础上优化了床身长度，两顶尖中心距拓展至610mm，解决了常规小型车床加工长轴类零件时行程不足的痛点，同时保留了原机型的直进车削能力与动力配置，无需重新设计主轴箱、进给箱的核心传动结构，仅通过延长床身导轨、调整进给丝杆长度实现行程拓展，兼顾了加工范围提升与零部件通用性。设备搭载带电子速度控制器的90V直流电机，可在70RPM到2800RPM区间实现无级变速，无需更换皮带即可覆盖常用车削转速区间，同时预留第二皮带轮安装位，可在低转速区间输出额外扭矩，适配大直径零件的重切削工况。操作端配置了多个可复位零位手轮，包括直径63mm的丝杆手轮、十字滑块与进给螺杆上两个直径51mm的手轮，配合摇臂式标准刀架，可快速完成进刀量调整与多工序换刀操作，刀架可夹持高速钢车刀完成多工序连续加工。床身导轨采用高精度磨削加工，保证十字滑块进给时的直线度，主轴端适配标准卡盘，可搭配尾座完成长轴类零件的顶持加工，当搭配大尾座卡盘与加长钻头作业时，拓展后的中心距可提供充足的加工空间，避免常规小型车床加工深孔、长轴时出现的行程干涉问题。整机配套包含十字滑块、皮带轮、传动皮带、面板、车床挡块、行程止点、六角扳手、高速钢刀具、电源线与操作说明，出厂即可完成基础组装投入使用，额外配置的可调零手轮与摇臂刀架属于升级部件，相比同行程的常规台式车床，在操作便捷性与加工适配性上更具优势，其紧凑的台式结构也可适配小型加工空间的安装需求，无需大型设备的混凝土地基固定，放置在稳固工作台面上即可完成调平投入作业。
