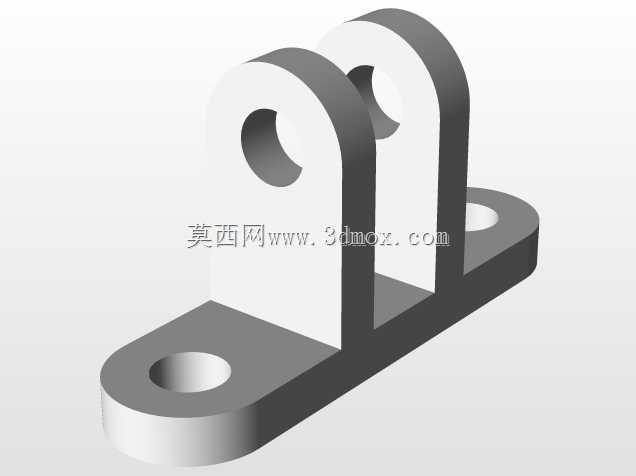

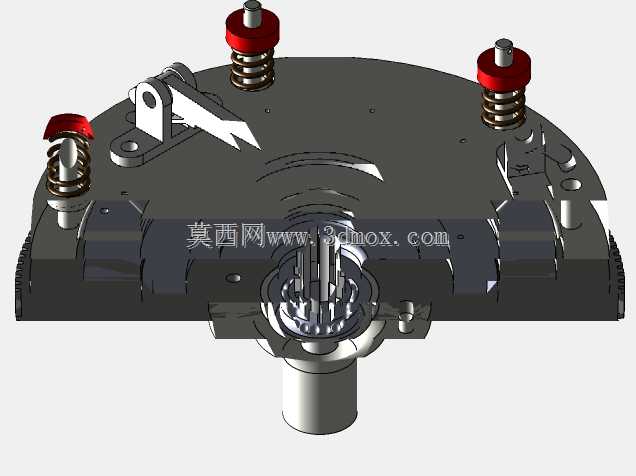

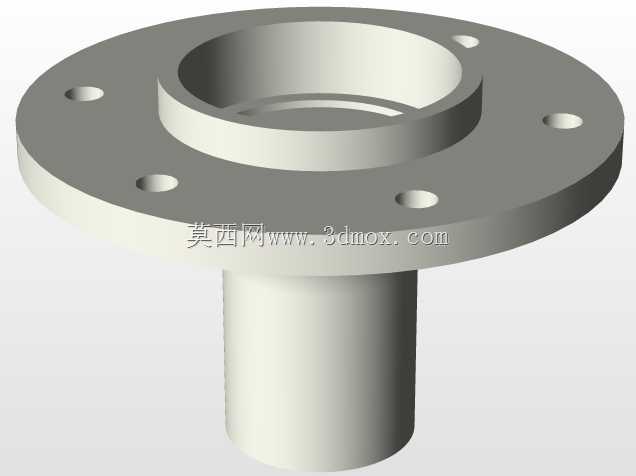

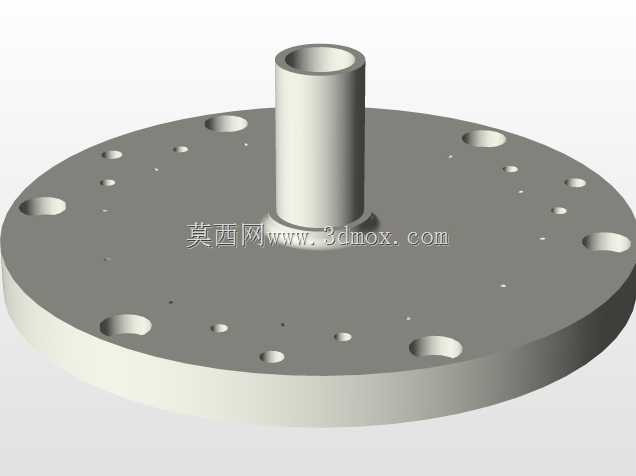

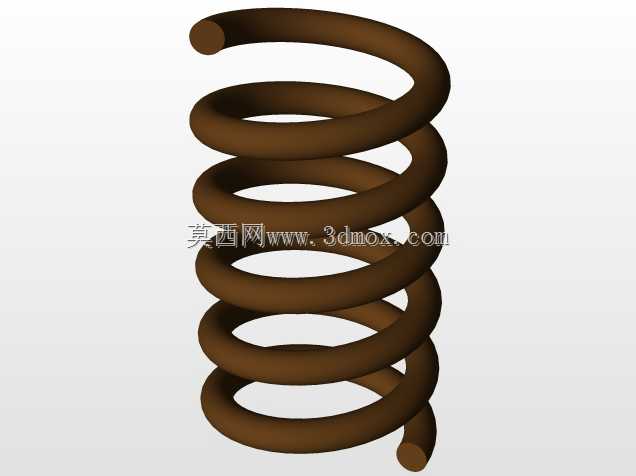

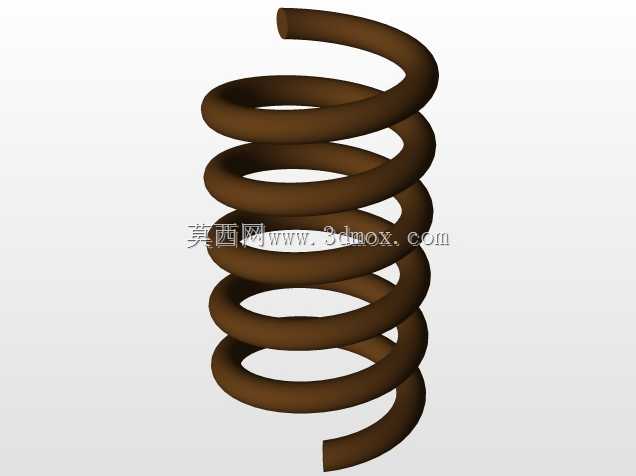

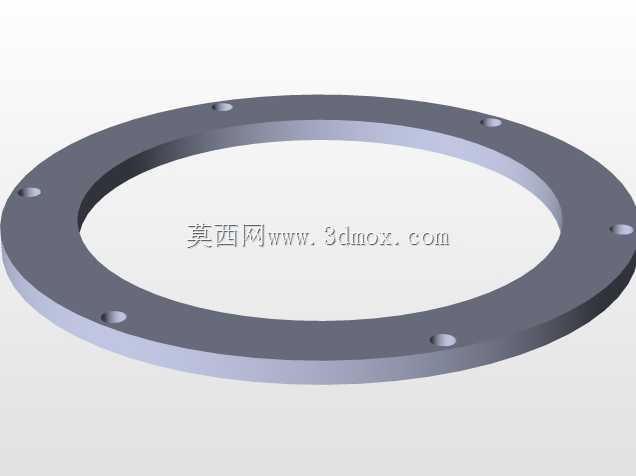

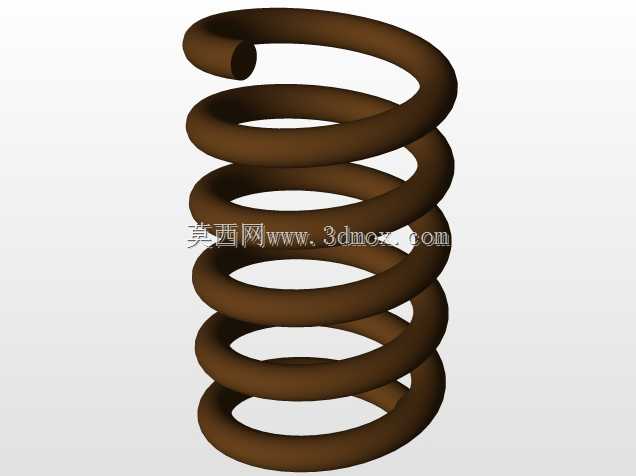

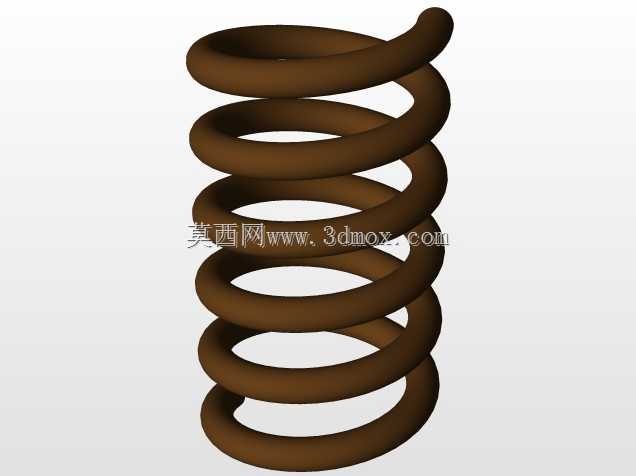

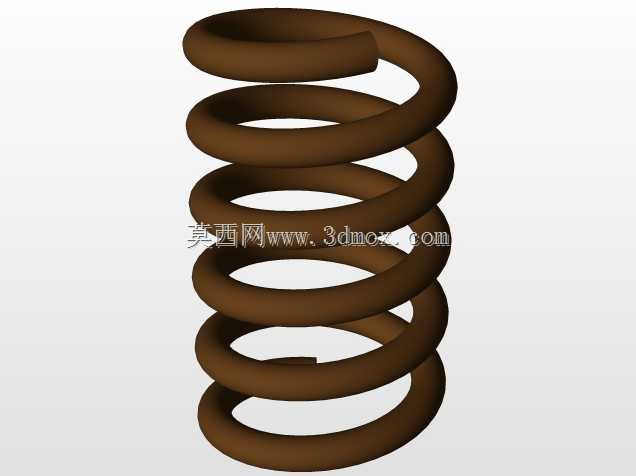

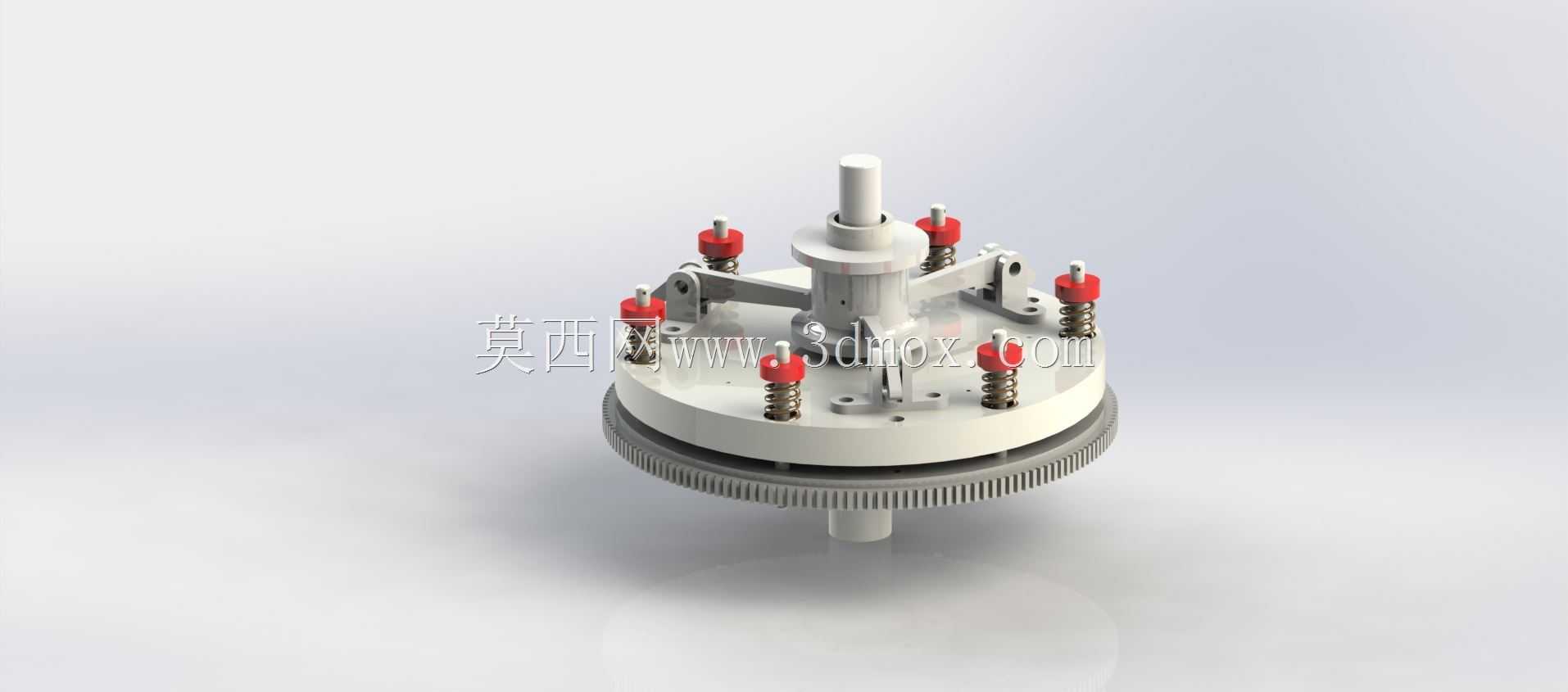

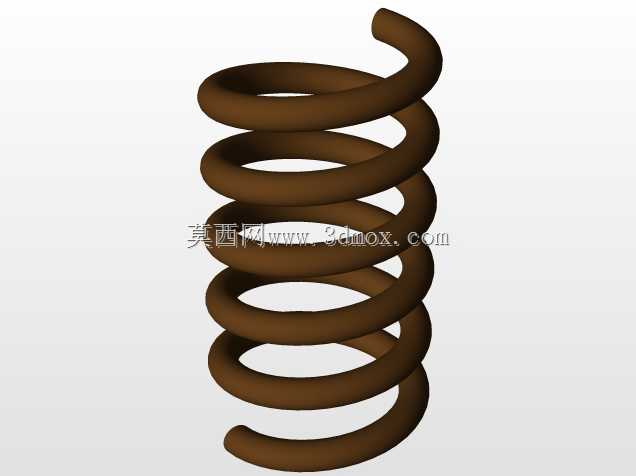

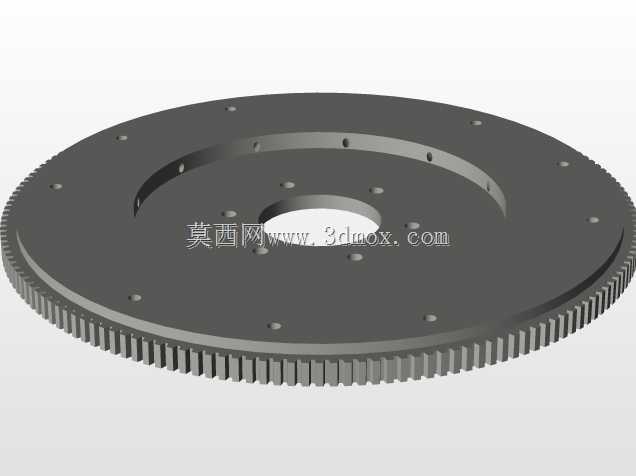

在手动挡乘用车辆与部分轻型商用车的传动链路中,离合器是衔接发动机飞轮输出端与变速器输入轴的核心动力切换部件,日常行驶中的起步平顺性、换挡顿挫感、动力传递效率都与该部件的结构设计直接相关。这款离合器采用压盘周置弹簧的结构布局,三组带红色防尘帽的压紧弹簧沿压盘圆周方向均匀分布,弹簧预紧力直接作用于压盘端面,将夹在压盘与飞轮之间的摩擦盘牢牢压紧,实现发动机动力向变速器的刚性传递;当驾驶员踩下离合器踏板时,分离轴承向前推动膜片指端,通过杠杆结构带动压盘向后位移,解除对摩擦盘的压紧力,即可切断动力传输,完成换挡或起步的动力切换动作。从设计逻辑来看,整个结构的安装基准面为后端与飞轮贴合的法兰端面,法兰端面预留的螺栓过孔位置与发动机飞轮的安装螺孔一一对应,中心花键轴套的尺寸与变速器输入轴的花键参数完全匹配,安装时需保证压盘端面与飞轮端面的平行度公差控制在0.1mm以内,避免压紧力分布不均导致摩擦片偏磨。摩擦盘的外径尺寸适配常见的1.6L-2.0L排量乘用车飞轮安装位,整体轴向安装厚度控制在合理范围内,不会挤占发动机舱与变速器之间的预留装配空间;压盘上设置的三个分离杠杆支点采用铰接式结构,杠杆比经过反复校核,能够保证踏板踩下时的分离行程符合人机工程要求,避免踏板力过大导致驾驶疲劳。摩擦盘本体采用环形摩擦片铆接在从动盘钢片上的结构,钢片上设置的波形弹簧片能够在接合过程中提供渐进式的压紧力,让动力接合更加平顺,减少起步时的冲击;中心花键毂与从动盘钢片之间设置有扭转减震弹簧,能够吸收发动机运转时的扭转振动,降低传动系统的共振噪音,延长齿轮与轴承的使用寿命。日常结构设计中,这类离合器的建模需要重点关注弹簧预紧力的参数匹配、分离杠杆的运动干涉检查、摩擦盘的轴向滑动间隙预留,尤其是分离轴承与膜片指端之间的自由间隙,需要在装配时预留合理数值,避免长期使用后摩擦片磨损导致离合器打滑。
