工业传动用薄壁轴套类轴承零件结构

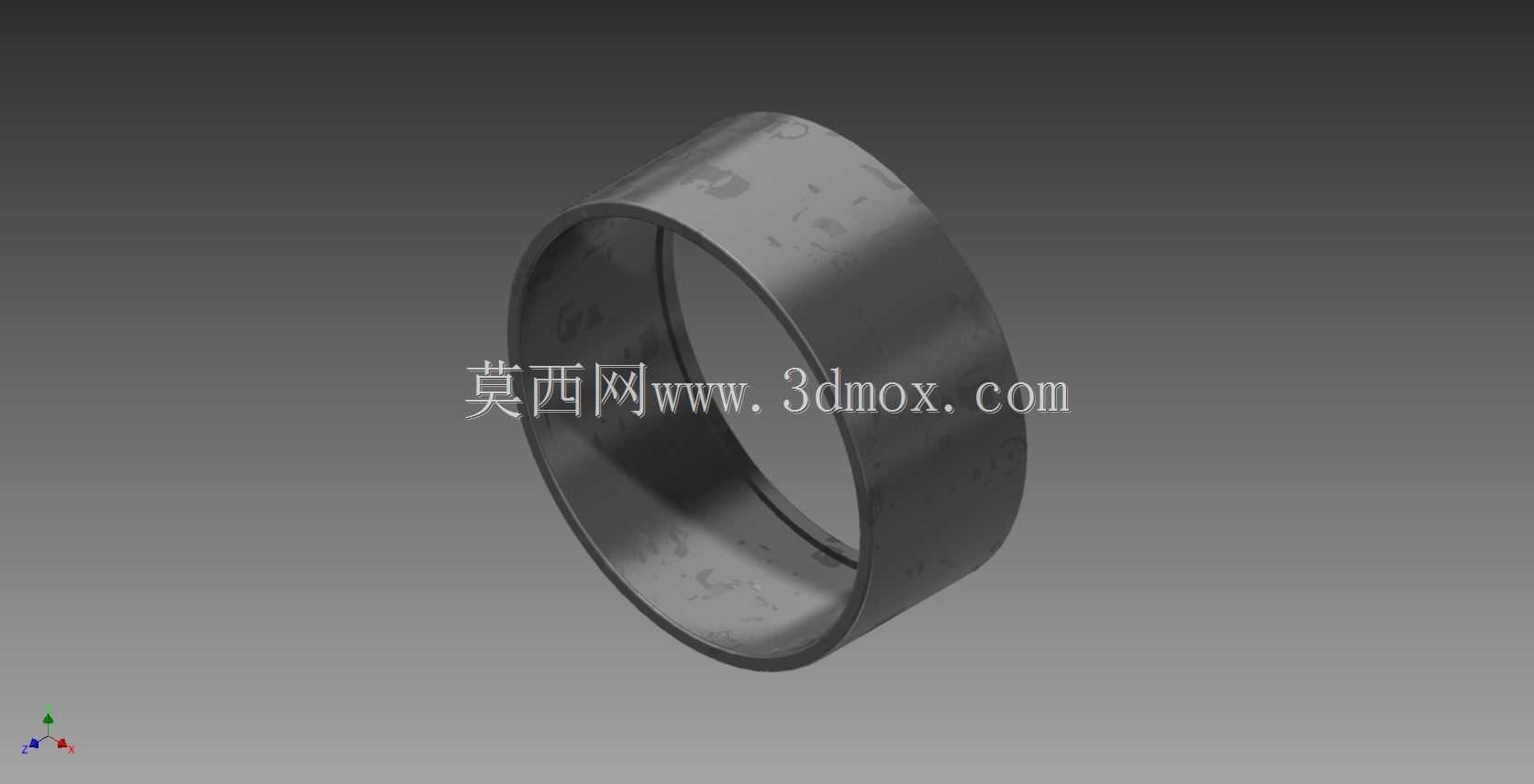

这类薄壁环形轴承零件多应用在中小载荷的回转传动场景中，常见于轻工输送设备、小型电机输出端、精密仪器回转机构以及农机的轻载传动部位，主要作用是为回转轴提供径向支撑，同时约束轴系的径向窜动，降低轴转动过程中与安装基座的摩擦损耗。从结构设计来看，该零件采用等壁厚环形结构，整体无额外法兰或定位凸缘，属于直套类滑动轴承配套的外圈构件，内孔与滚动体或轴颈直接配合，外圆与安装座孔采用过盈或过渡配合实现固定。设计过程中优先考虑了配合面的同轴度要求，内外圆柱面的圆柱度公差需要控制在IT5-IT7级区间，避免安装后出现轴系卡滞、回转精度不足的问题。壁厚设计兼顾了结构强度与安装空间需求，薄壁结构可以在有限的径向安装尺寸内提供足够的支撑刚度，同时减少零件自身重量，降低回转过程中的附加离心载荷。零件的轴向宽度根据承载需求设定，宽径比控制在合理区间，既保证足够的接触支撑面积，避免局部压强过大导致的早期磨损失效，也不会占用过多轴向安装空间，适配紧凑布局的设备结构。实际选型应用时，需要注意该零件的安装边界：外圆安装座孔的表面粗糙度需要达到Ra1.6及以下，避免压装过程中出现表面刮伤影响配合精度；内孔配合面需要保证足够的硬度，通常经过表面淬火处理提升耐磨性能，应对长期回转摩擦带来的损耗。在装配环节，这类零件多采用温差法或专用压套工具进行安装，禁止直接敲击零件端面导致局部变形，装配后需要检测内孔的圆度变化，确认变形量在允许公差范围内再进行后续轴系装配。日常设备维护中，该零件的磨损状态是判断轴系检修周期的重要指标，当内孔配合间隙超过设计阈值时，需要及时更换，避免轴系出现大幅振动影响整套设备的运行精度。建模过程中需要重点还原内外圆柱面的尺寸公差、端面与轴线的垂直度要求，以及边缘的倒角工艺结构，这些细节直接影响后续装配仿真与工程出图的准确性，倒角结构不仅可以去除加工毛刺，也能在压装过程中起到导向作用，避免装配时切屑刮伤配合表面。
