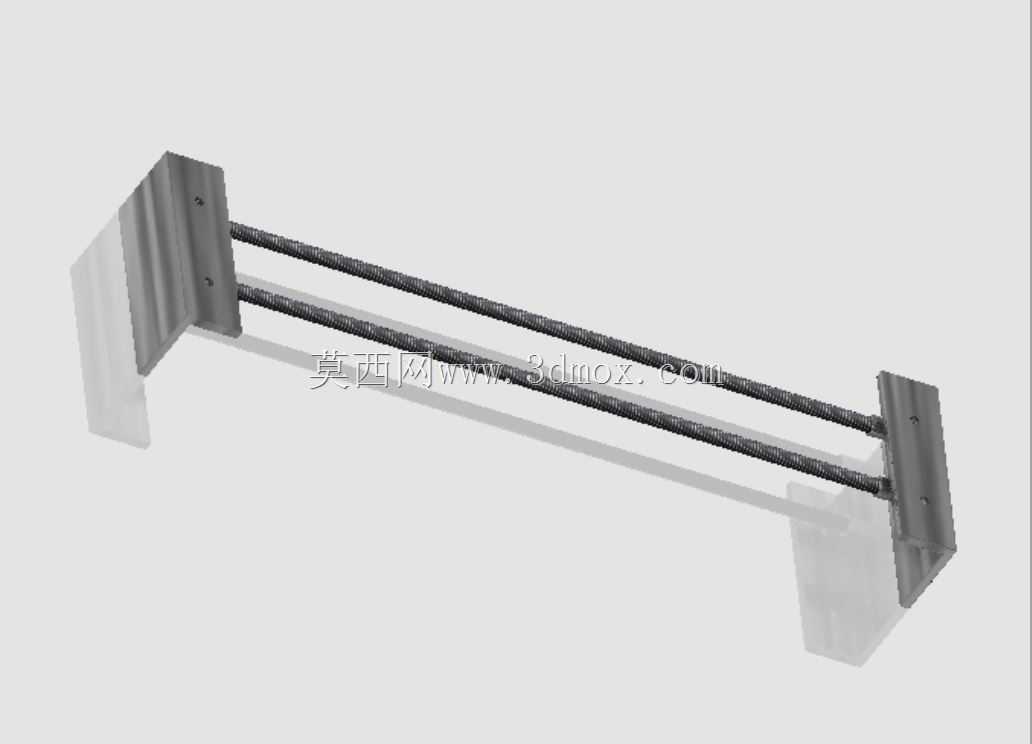

Eventorbot双杆支撑传动连接结构件

该结构件属于桌面级FDM成型设备的X轴传动支撑组件，日常应用场景覆盖创客DIY设备改装、小型桌面级3D打印机生产组装、开源3D打印设备迭代升级等领域，主要承担X轴运动方向的导向支撑与传动负载传递作用，是保障打印头平稳横向移动的核心承载部件。从实际使用功能来看，两根平行布置的光杆作为运动导向基准，两端的立式安装座通过沉头孔位固定在设备的两侧竖梁框架上，光杆穿过安装座的预设通孔后通过顶丝锁紧，避免运动过程中出现杆体窜动，打印过程中挤出机构的滑动轴承套装在两根光杆上，沿杆体轴向做往复直线运动，同步带传动的拉力直接作用在滑动座上，光杆的刚性直接决定了运动过程中的抖动量，进而影响打印成型件的表面精度与层纹一致性。设计阶段首先要确定两根光杆的中心距参数，这个尺寸需要匹配滑动轴承的安装孔位间距，同时要避开挤出机构的散热风扇、送丝齿轮等外围部件的运动干涉边界，两端安装座的厚度要根据设备竖梁的安装槽深度确定，安装座上的固定孔位要和竖梁上的预攻螺纹孔完全对正，避免装配时出现强行锁附导致的座体变形。光杆的有效行程长度要匹配设备的最大打印宽度，预留出两端限位开关的触发余量，不能出现运动到极限位置时滑动座撞击安装座的情况，光杆的直径选型要结合最大打印宽度下的杆体扰度计算，避免跨度过大导致杆体中部下垂，影响打印层厚的均匀性。安装过程中需要先将一端安装座固定在竖梁上，穿入光杆与滑动座组件后再固定另一端安装座，装配时要使用百分表打表检测两根光杆的平行度，误差控制在0.02mm以内，否则会导致滑动座运动卡顿，加剧轴承磨损，同时要保证光杆的水平度，避免滑动座在自重作用下出现轴向窜动。安装座的侧边预留了同步带惰轮的安装凸台，不需要额外加装固定支架，减少了装配零件数量，安装座的底部做了倒角处理，避免和竖梁上的线槽、走线卡扣产生位置干涉，光杆表面做了硬铬镀层处理，降低滑动轴承的摩擦系数，长期使用也不容易出现锈迹与磨损凹痕。
