折弯成型U型槽式安装支撑构件

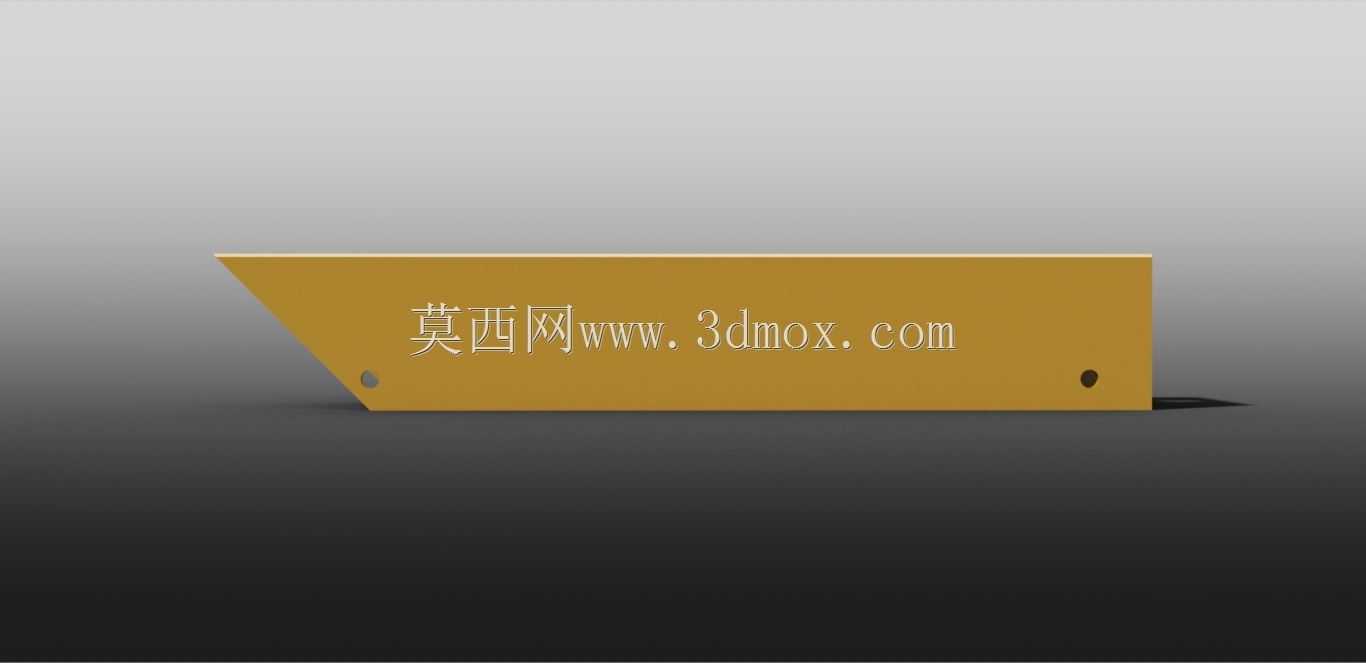

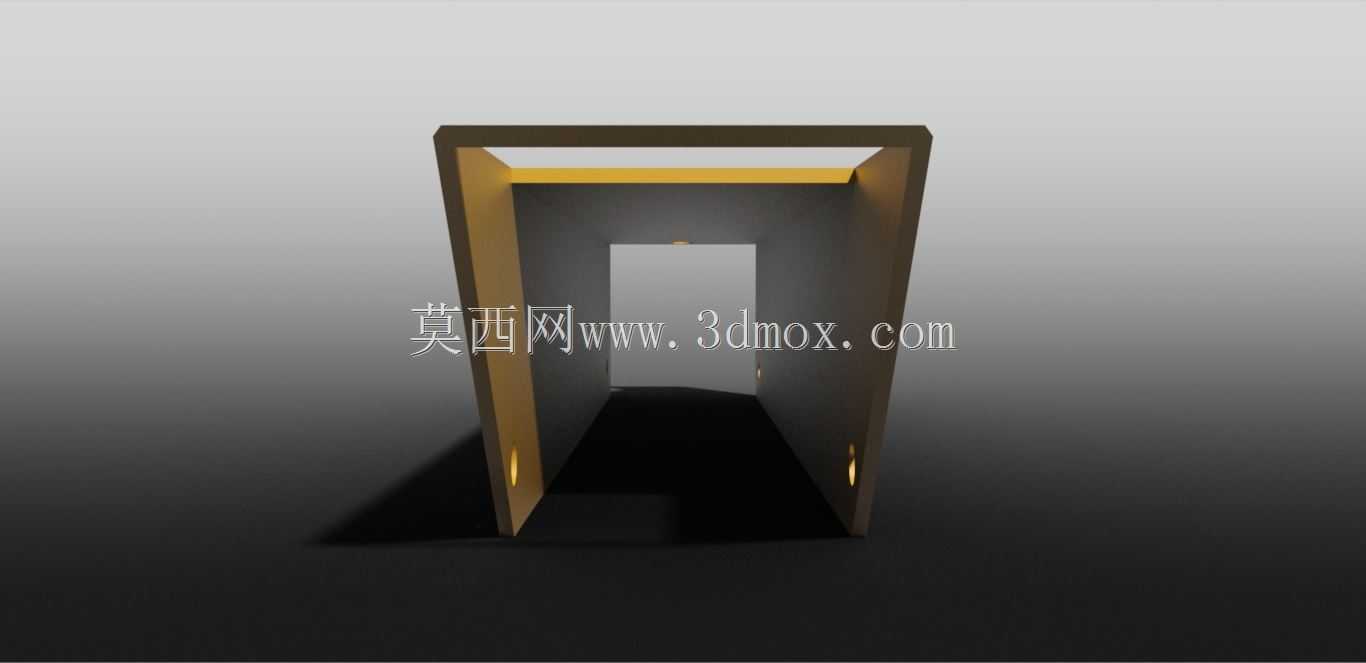

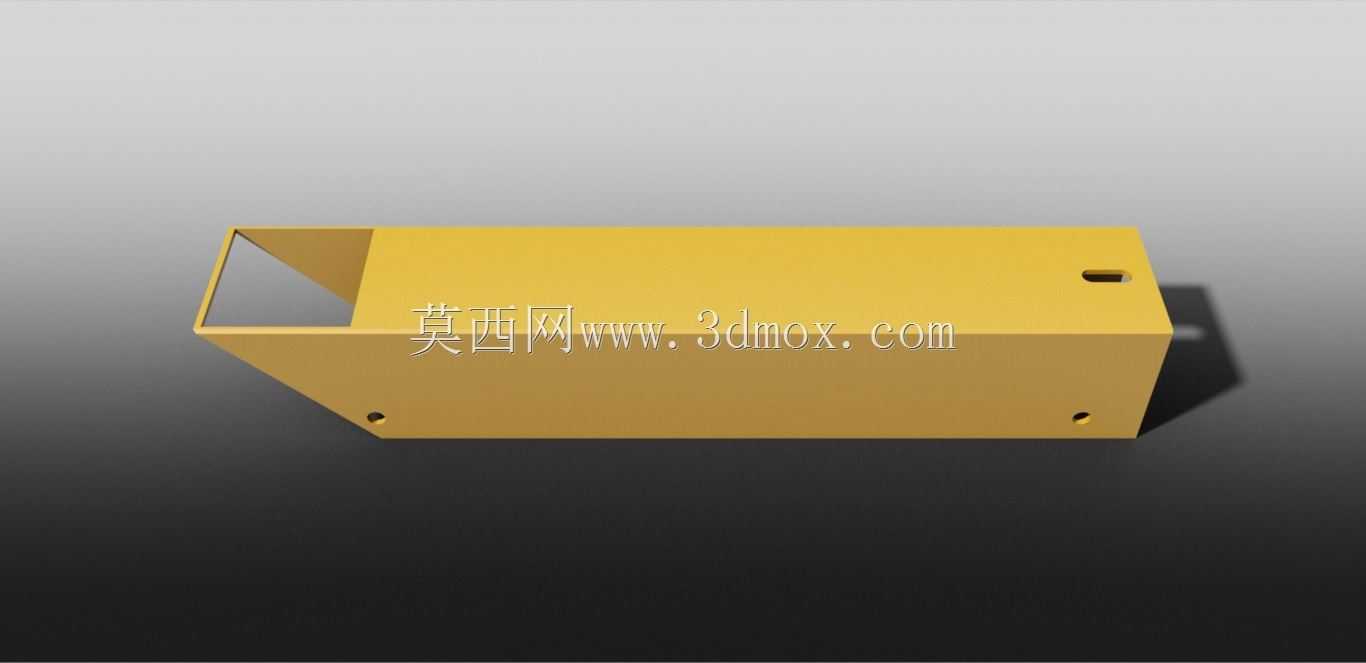

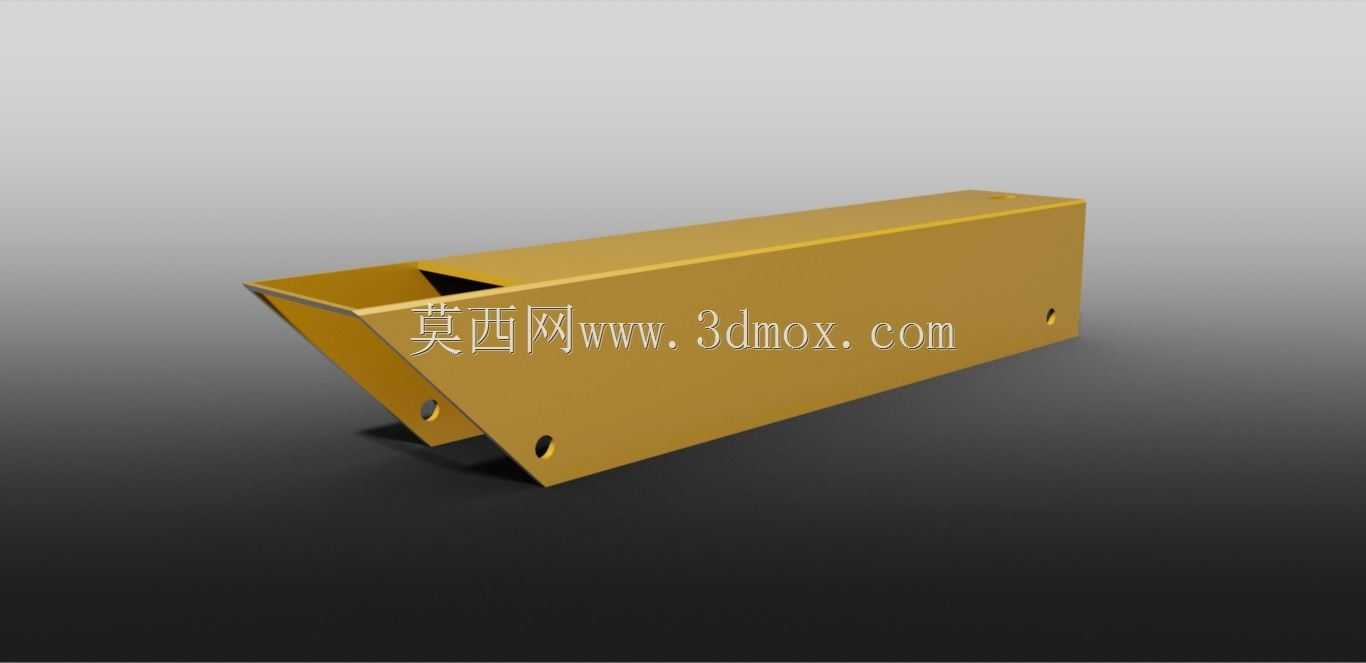

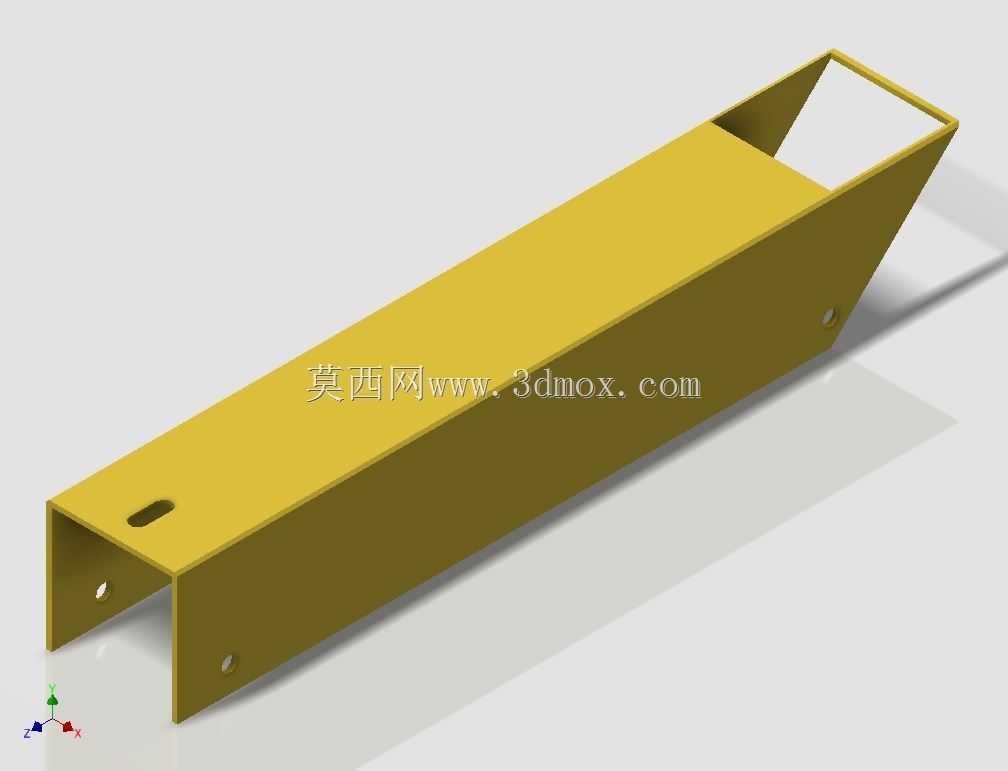

这类U型槽式支撑构件多采用冷轧钢板经数控折弯一体成型，在自动化生产线、小型设备机架、输送线侧边辅件安装场景中应用十分广泛，主要承担小型传感器、走线槽、侧边挡条、小型气动元件的承载固定作用，也可作为轻型设备的底部支撑脚连接构件使用。从结构设计来看，构件整体采用等厚薄板折弯工艺，主体为长条形槽型结构，一端做斜切收边处理，可适配设备侧边的倾斜安装面，避免与相邻运动部件产生运动干涉，槽体内部的空腔可容纳小型线缆穿过，兼顾走线防护功能，无需额外增设走线卡扣。构件侧壁预留的两个圆形安装孔用于穿装螺栓完成与主设备框架的固定，顶面开设的长条形腰型孔可适配安装位置的微调需求，抵消装配过程中产生的孔位累计误差，降低现场安装的对位难度。设计时优先考虑了钣金加工的工艺可行性，所有折弯内角均匹配对应板材厚度的最小折弯半径，避免折弯处出现应力集中开裂的问题，构件的开口尺寸与槽体深度经过匹配计算，既保证了自身的结构刚性，在承受额定侧向载荷时不会出现槽口张开变形的情况，又能控制整体重量，减少不必要的材料消耗。安装边界方面，构件的整体长度适配小型设备的侧边安装空间，斜切端的角度与常见设备机架的斜向支撑梁角度匹配，安装时无需额外裁切调整，可直接通过螺栓完成固定，槽体的外轮廓尺寸与常用的铝型材框架安装槽位适配，可直接卡入型材槽内完成预定位，再通过螺栓锁紧，大幅提升装配效率。这类构件在实际使用中，表面可根据使用场景做喷塑、镀锌等表面处理，适配不同的防腐、耐磨使用需求，槽体的壁厚可根据实际承载需求选择对应规格的板材，无需大幅修改整体外形结构即可适配不同载荷等级的使用场景，结构的通用性较强，可在多类轻型设备的结构搭建中复用。
