带电机皮带传动的锥齿轮传动装置

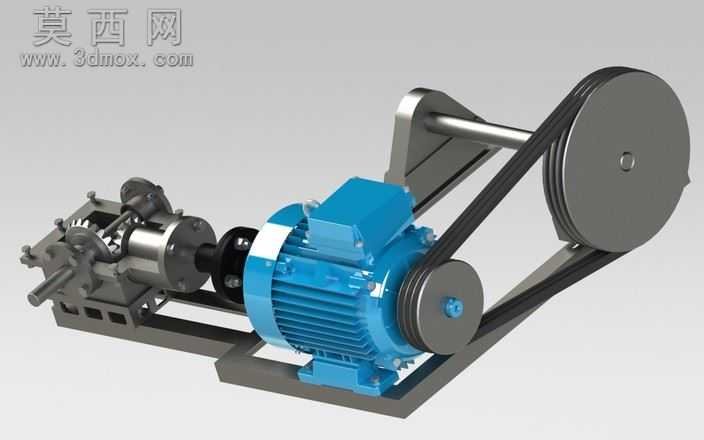

本作品为带电机皮带传动的锥齿轮传动装置三维模型，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对每一处结构细节都进行了精准还原，可直接用于机械原理演示、结构参考或教学场景。模型整体由驱动电机、皮带传动副、锥齿轮减速箱体、安装机架四个核心部分组成，各部件装配关系清晰，无干涉错位问题，可完整呈现动力传递的全流程。建模阶段对电机外壳的散热筋结构、端盖安装孔位、输出轴轴伸尺寸都做了1:1还原，电机外壳采用金属蓝漆面材质渲染，表面做了细微的磨砂质感处理，还原真实工业电机的外观特征；皮带传动部分包含大小两个带轮与三角传动带，带轮轮槽尺寸符合三角带安装标准，传动带采用黑色橡胶材质渲染，表面添加了细微的纹理质感，模拟橡胶带的真实触感，带轮与机架的安装支座做了合理的加强筋结构设计，保证传动过程的结构稳定性。核心的锥齿轮传动部分位于减速箱体内，建模时严格按照锥齿轮的齿形参数生成渐开线齿廓，齿面啮合间隙控制在合理公差范围内，箱体采用银灰色金属材质渲染，端盖、轴承位、输入输出轴的结构都做了细致刻画，可清晰观察锥齿轮的垂直换向传动特性。安装机架采用槽钢焊接式结构设计，各安装面都做了平面度处理，机架表面采用深灰色金属喷漆材质渲染，焊缝位置做了细微的凸起处理，还原真实焊接机架的工艺特征。整体渲染采用工业产品常用的影棚布光方式，光线柔和均匀，可清晰展现各部件的结构轮廓与材质质感，模型结构设计紧凑合理，动力传递路径清晰：电机输出动力先经皮带传动完成一级减速，再传递至锥齿轮箱体完成传动方向的90度换向与二级减速，最终从输出轴输出低转速大扭矩动力，可作为小型传动设备的设计参考，也可用于机械专业的传动结构教学演示，帮助学习者直观理解皮带传动与锥齿轮传动的组合应用方式。
