金属切削加工用高精度拉刀三维设计

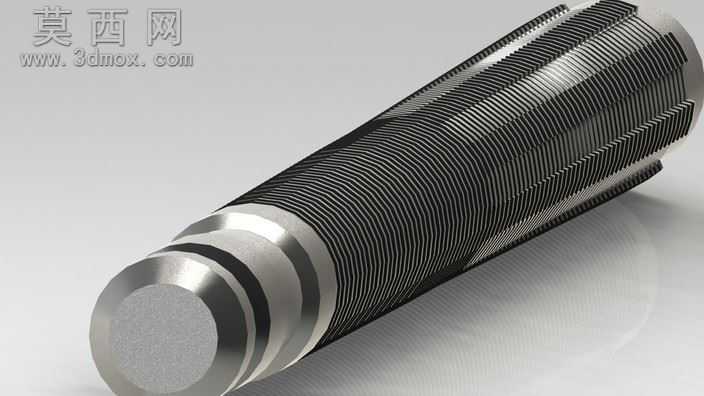

本拉刀三维模型采用SolidWorks软件进行参数化建模设计，建模过程严格遵循金属切削刀具的设计规范与实际加工工艺要求，完整还原了拉刀的全尺寸结构特征。模型构建从拉刀的柄部定位结构开始，依次完成颈部、过渡锥、前导部、切削齿部、校准齿部、后导部以及尾部结构的分步建模，各段结构的同轴度、尺寸公差均按照实际拉刀的加工精度要求进行参数约束，确保模型可直接用于后续的工程图生成、加工仿真以及装配验证。在切削齿部的建模过程中，设计人员对每一圈刀齿的齿升量、齿距、前角、后角以及容屑槽结构进行了精细化参数设置，切削齿按照粗切齿、过渡齿、精切齿的顺序依次排布，不同功能段的刀齿参数匹配对应的切削负荷，既保证拉削加工的效率，也兼顾刀齿的使用寿命与加工表面质量；校准齿部分设置了等直径的修光结构，用于保证被加工孔的最终尺寸精度与表面粗糙度。模型的材质渲染采用高速工具钢的金属质感表现，通过调整材质的反光度、粗糙度参数，还原了硬质合金刀具经精密磨削后的金属光泽，刀齿的刃口部分做了锐边处理，清晰展现出切削刃的锋利形态，各段轴径的过渡圆角、退刀结构均按照实际加工工艺做了细节还原，不存在建模失真的结构问题。设计过程中充分考虑了拉刀的实际使用场景，柄部的夹持结构匹配标准拉床的装夹尺寸，前导部与后导部的直径参数适配被加工工件的预制孔与成品孔尺寸，能够保证拉削过程中的导向精度，避免拉刀在加工过程中出现偏斜、打齿等问题。整个模型的特征树结构清晰，各部分参数可根据实际加工需求进行快速修改调整，可用于拉刀的设计优化、加工工艺仿真、刀具教学演示等多种场景，完整呈现了精密拉削刀具的结构设计逻辑与工程化设计要点。
