工业加工用轮式夹持工装结构设计

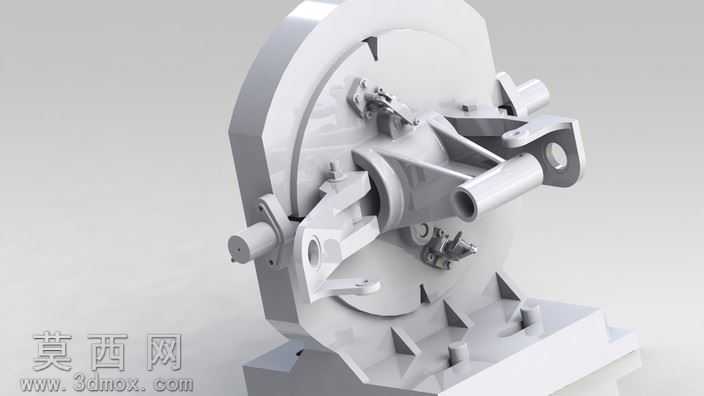

本作品为工业加工场景使用的轮式夹持工装三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一处装配结构都做了干涉检查，确保各活动部件可实现预期的运动行程。模型整体以立式轮盘为核心承载基体，轮盘盘面均匀分布多组棘齿定位结构，配合三组周向排布的夹持摇臂组件，可实现对不同规格轴类、盘类待加工工件的快速定心夹紧。建模阶段对摇臂的铰接销轴、压紧块、复位弹簧等细小零件都做了精细化还原，每一处倒角、退刀槽都按照实际机加工工艺要求绘制，避免出现无法加工的尖锐结构。渲染环节采用哑光金属材质模拟铸铁基座的质感，对活动铰接部位赋予轻微的金属光泽区分固定件与运动件，基座底部的定位凸台、安装孔位都按照实际工装的安装标准做了等比例还原，整体渲染光影柔和，清晰展现出工装的分层结构与装配关系。设计思路围绕加工场景的快换需求展开，轮盘背部设置的驱动轴可外接动力源实现工位的自动转位，夹持摇臂采用偏心压紧结构，无需额外工具即可手动完成工件的装夹与拆卸，大幅缩短加工过程中的上下料辅助时间。基座与轮盘之间设置了耐磨衬套结构，建模时对衬套的配合公差做了参数化设置，可根据实际使用的磨损情况快速替换衬套模型，延长整套工装的使用寿命。整体模型装配层级清晰，各零件可单独导出用于工程图绘制，也可直接导入仿真软件做夹紧力、运动行程的模拟分析，完全满足机械加工领域的工装设计验证需求。
