木质拼装双足人形机甲机器人结构设计

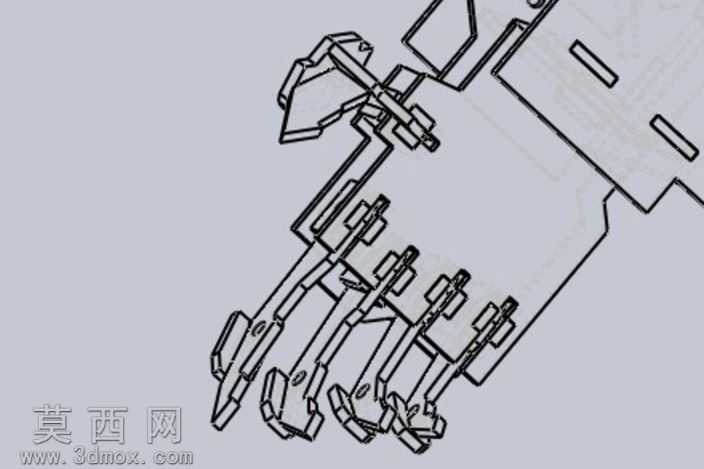

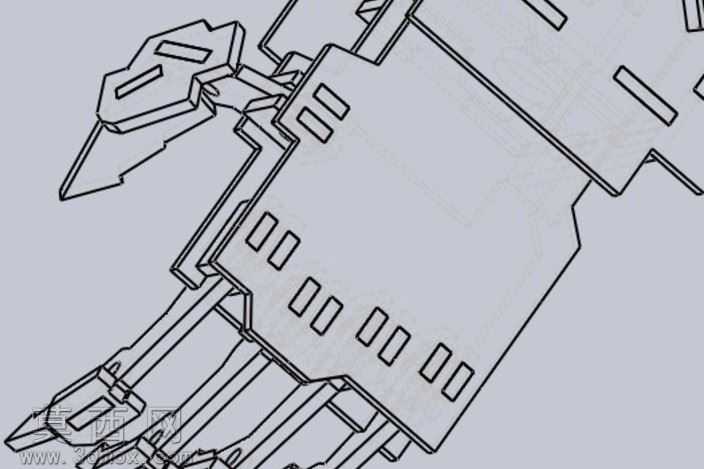

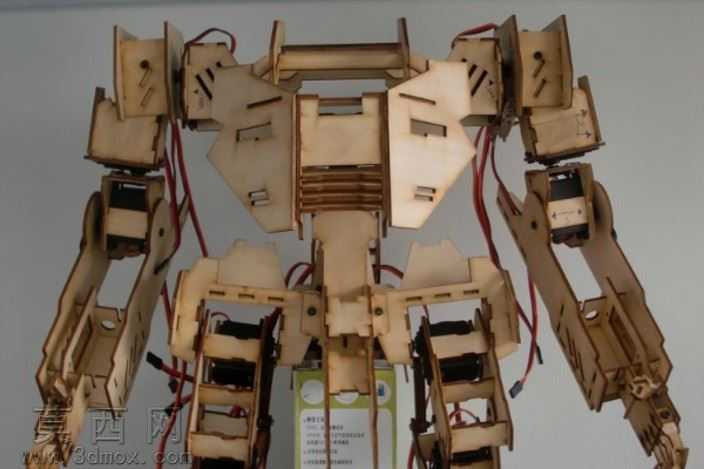

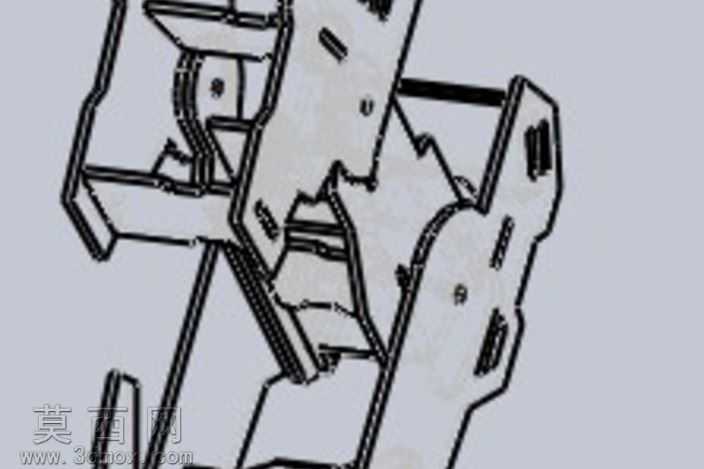

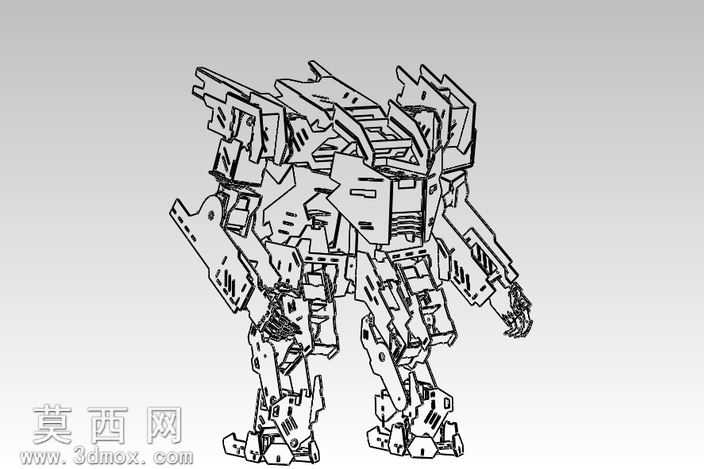

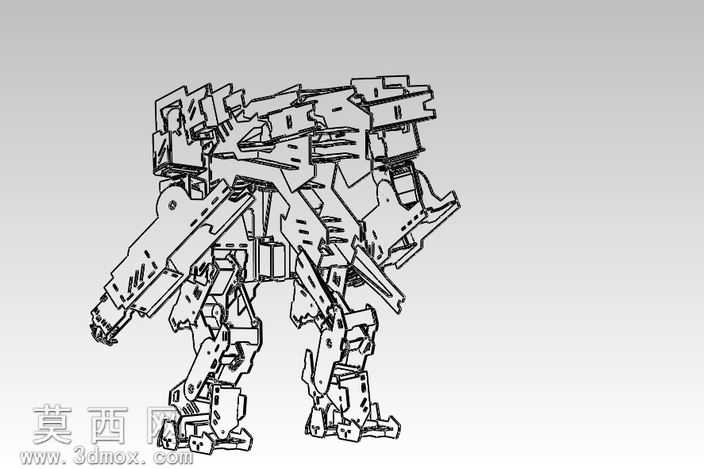

本作品为仿生人形双足机甲机器人的拼装结构设计，整体采用层叠式木质板材作为主体加工材质，在三维建模阶段优先采用参数化草图驱动的零件设计方式，针对每一块拼装板材的轮廓、卡槽位置、走线开孔进行精准的尺寸约束，确保所有零件能够通过榫卯卡合结构完成无胶拼装，降低后续实物制作的装配难度。建模过程中对机器人的躯干、肩臂、腿部等模块化结构进行独立的子装配体设计，躯干部分采用分层堆叠的承力结构，预留出舵机安装位与线路排布的空腔，既保证整体结构的抗形变强度，又能为内部走线提供充足的隐藏空间，避免外露线路干扰关节运动。手臂部分采用多段式铰接结构，每一段关节都对应独立的舵机安装位，建模时反复校验关节的活动角度范围，确保手臂可完成抬升、弯曲、旋转等多自由度动作，同时在关节衔接处设计了限位卡槽，避免运动过程中出现零件脱位的问题。腿部结构作为双足行走的核心承力部分，建模时重点优化了板材的受力分布，在髋部、膝部、踝部的铰接位置做了局部加厚处理，同时预留了舵机摇臂的连接孔位，保证动力传递的稳定性。材质渲染阶段，针对木质板材的肌理做了精细化调整，还原了激光切割板材的轻微碳化边缘质感，同时对舵机、导线等配件赋予对应的工程塑料、金属线材材质，让整体渲染效果贴近实物拼装完成后的真实状态。设计思路上以可落地的DIY制作为核心导向，所有板材零件均适配常规激光切割加工工艺，无需复杂的二次加工即可完成制作，整体结构兼顾机甲造型的硬朗视觉感与机械结构的运动合理性，既可以作为机械结构教学的演示模型，也可作为开源机器人项目的二次开发基础载体，后续可通过调整舵机控制程序实现行走、摆臂等基础动作，拓展更多的交互功能。
