ROBOCON2011赛事专用汽车机器人三维结构

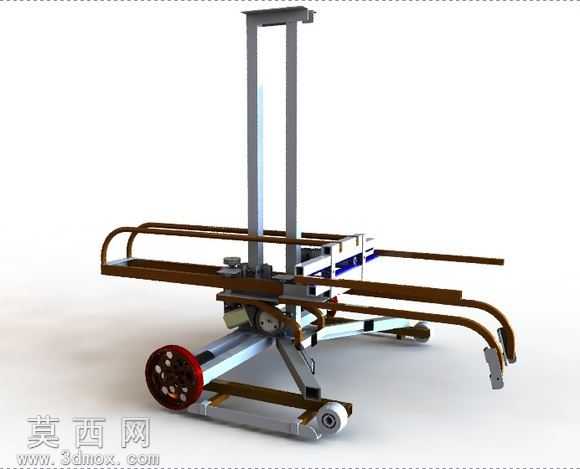

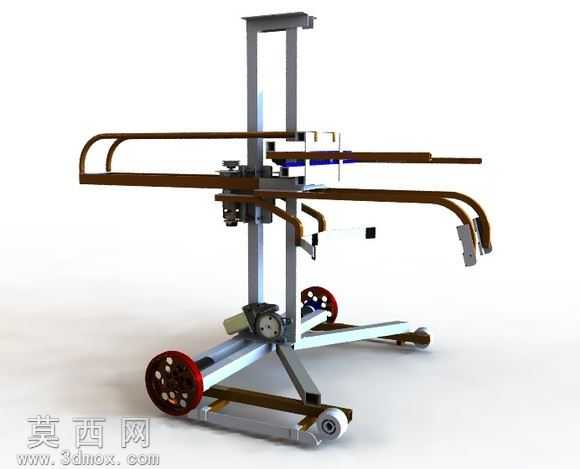

本模型为ROBOCON2011赛事专用汽车机器人，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循赛事机器人的功能需求与运动逻辑，对每一处机械配合关系都做了精准还原。模型整体采用立式主立柱搭配底部三足式移动底盘的布局，主立柱采用铝合金型材质感的金属材质，表面做哑光金属处理，还原工业铝型材的细腻磨砂质感，立柱上设置可沿竖直方向滑动的横向滑台机构，滑台两侧搭配铜色导向弯杆，既起到结构限位作用，也作为执行端的辅助支撑结构。底部三足底盘结构中，两个对称布置的轮组集成了驱动轮与红色轮毂装饰件，轮毂采用亮面工程塑料材质，还原赛用机器人轮组的轻量化视觉特征，第三个支撑足搭配万向从动轮，保证机器人移动过程中的转向灵活性与结构稳定性，底盘各连接部位均做了加强筋结构处理，模拟实际加工中的钣金折弯与型材拼接工艺。横向滑台部分设置了可前后伸缩的托举臂结构，托举臂采用棕褐色防滑材质包裹，模拟赛事中用于抓取、托举目标物件的接触端材质，滑台与主立柱之间通过直线导轨副连接，建模时还原了导轨滑块的配合间隙与安装定位结构。渲染阶段采用三点布光方式，主光源从模型左上方45度角投射，打出清晰的结构阴影，辅助光源补全底部结构的暗部细节，背景采用渐变深灰色调，突出机器人本身的金属结构层次，地面添加微弱的反射效果，增强模型的真实感与立体感。设计思路围绕赛事中需要完成的快速移动、精准升降、物件托举三大核心功能展开，整体结构在保证结构强度的前提下尽可能做了轻量化处理，各运动机构的行程范围均参考赛事规则做了限位设计，避免出现超程干涉问题，所有连接部位的紧固件、安装孔位都做了等比例还原，可直接用于赛事机器人的结构参考与方案验证。
