影视IP形象瓦力机器人三维建模作品

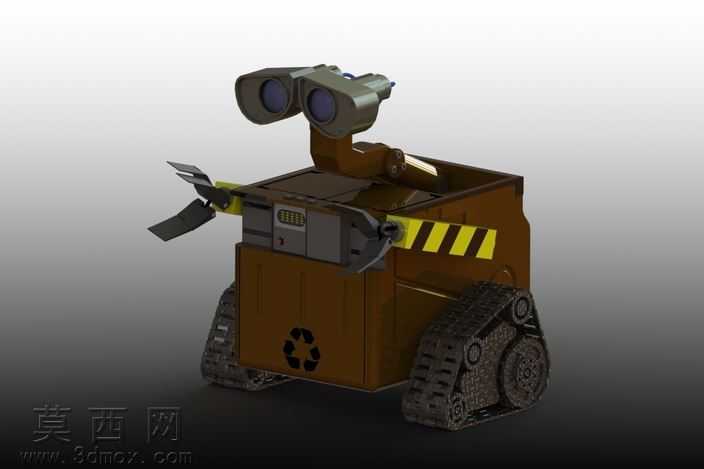

本作品以经典科幻影视中的瓦力机器人为原型开展三维建模创作，依托SolidWorks平台完成全结构参数化搭建，建模过程中严格遵循原作的造型比例与功能特征，将卡通形象的艺术感与机械结构的合理性做了深度融合。建模初期先梳理整体结构逻辑，将作品拆分为头部观测组件、躯干箱体主体、履带行走机构、前端作业机械臂四个核心模块，逐模块开展草图绘制与特征建模。头部观测组件部分，通过旋转凸台、扫描特征搭建双筒望远镜式的观测镜头结构，对镜头的曲面弧度、转轴的连接间隙做了精细化参数调整，还原镜头可俯仰转动的活动结构预留，镜头外壳做了哑光金属质感的材质区分，边缘添加细微的倒角特征模拟真实工业制品的加工细节。躯干箱体主体采用钣金特征结合实体建模完成，箱体表面做了回收标识的浮雕特征，侧面添加黄黑相间的警示条纹贴图，箱体材质设置为做旧质感的工程塑料与锈蚀金属混合效果，通过调整材质的粗糙度、反射率参数，模拟长期户外作业留下的磨损质感，箱体内部预留了虚拟的动力舱、控制模块安装空间，让整体结构更具真实机械逻辑。前端作业机械臂部分，通过装配体配合关系实现机械爪的开合、臂部伸缩的活动自由度，机械爪的刃口部分做了锋利边缘的细节处理，臂部的液压杆、连接转轴都按照真实机械结构做了等比例还原，添加了细微的管线特征强化机械真实感。履带行走机构是建模的重点部分，逐一对履带板、驱动轮、导向轮、负重轮做单独零件建模，通过阵列特征完成履带的环形装配，对履带板的防滑纹路、轮系的轴承安装位都做了细节刻画，材质设置为耐磨橡胶与铸钢结合，模拟履带长期行走产生的磨损痕迹。渲染阶段采用工作室渐变背景布光，通过主光源、补光、轮廓光的多光源组合，突出模型的结构层次与材质质感，调整阴影的柔和度与反射强度，让整体渲染效果既还原影视角色的亲切感，又具备工业机械模型的严谨质感，整体建模过程兼顾了外形还原度与机械结构合理性，可用于影视周边展示、机械结构教学参考等场景。
