表面贴装式连接器结构设计

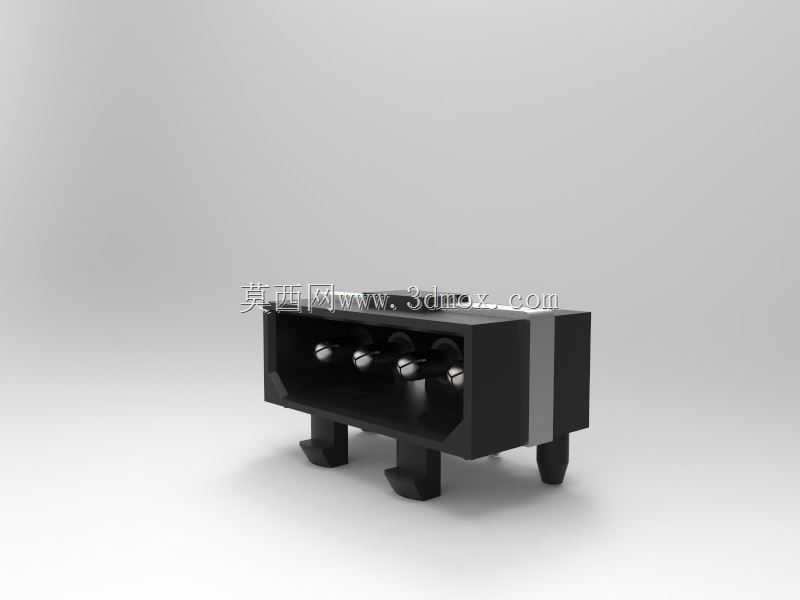

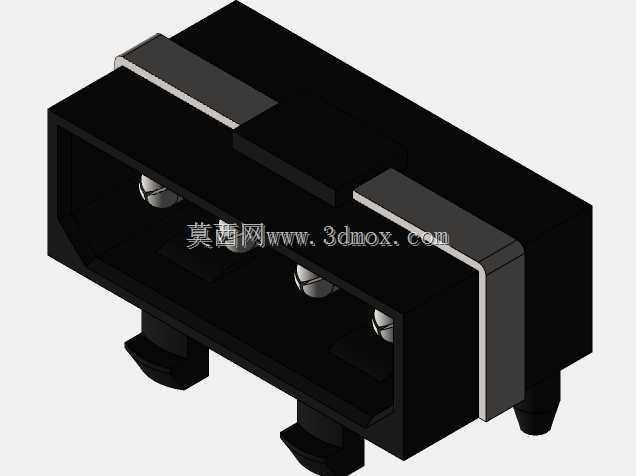

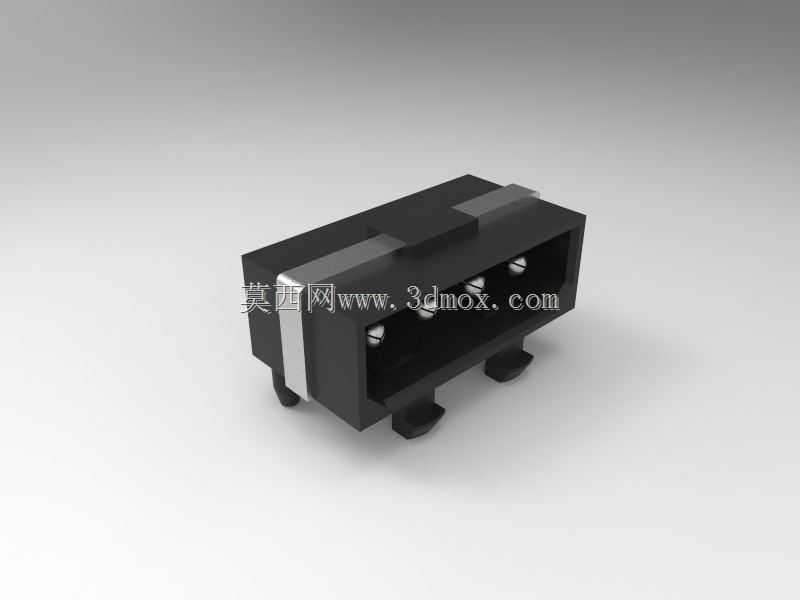

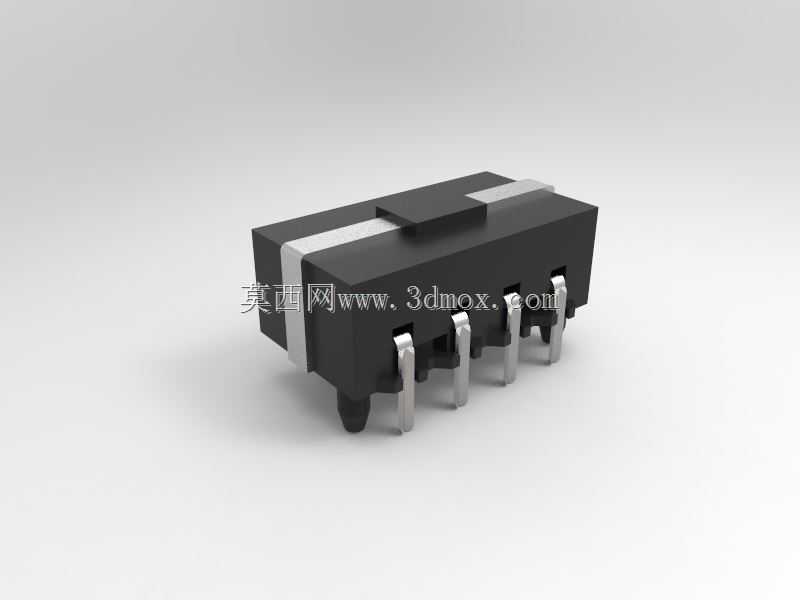

这款表面贴装连接器主要应用于消费电子、工控板卡、通讯设备的PCB板端电气连接场景，在板对板、线对板的小电流信号传输链路中承担导通与定位作用，适配回流焊工艺的批量生产需求，无需额外穿孔焊接即可完成板上固定，能大幅提升SMT产线的装配效率。从结构设计来看，主体采用耐高温绝缘塑壳作为基座，内部嵌装导电接触端子，接触端采用弹性接触结构，公母对插时可提供稳定的接触正压力，保证振动工况下的连接可靠性，避免出现瞬断、接触电阻超差的问题。塑壳侧面设置的定位挡条，在贴片过程中可配合吸嘴完成精准取放，同时在焊接时能限制器件偏移，保证焊盘与端子引脚的对位精度。底部的三个支撑脚为贴片定位结构，焊脚尺寸与PCB焊盘的匹配公差控制在±0.1mm范围内，可适配常规厚度的FR-4板材，焊接后支撑脚与板面形成稳定的三角支撑结构，抵消对插过程中产生的侧向推力，避免长期使用后出现焊盘脱落、器件歪斜的问题。设计过程中优先考虑了SMT生产的工艺兼容性，塑壳材质选用可耐受260℃峰值回流温度的工程塑料，避免过炉时出现壳体变形、端子移位的问题；端子表面做镀锡处理，提升焊锡浸润性，减少虚焊、漏焊的不良率。外形尺寸方面，器件整体高度控制在低矮区间，适配薄型化电子设备的内部堆叠需求，插接口的导向倒角设计可降低公头对插时的对位难度，即使是产线人工装配也能快速完成插接，减少插歪导致的端子损坏问题。接触端子的排布间距符合常规信号传输的间距规范，相邻端子间的绝缘隔筋可避免相邻引脚间出现爬电、信号串扰的问题，满足低压小电流信号的传输绝缘要求。在安装边界上，器件周边预留的焊接安全距离符合SMT产线的钢网开孔要求，焊盘周边不需要额外设置禁布区过高的元件，可提升PCB板面的元件排布密度，适配高密度板卡的设计需求。
