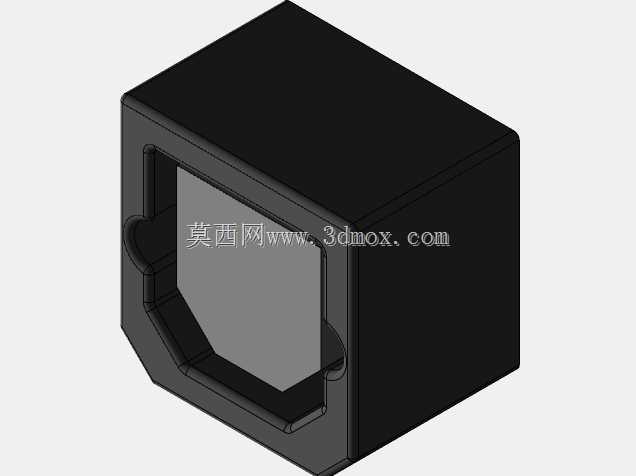

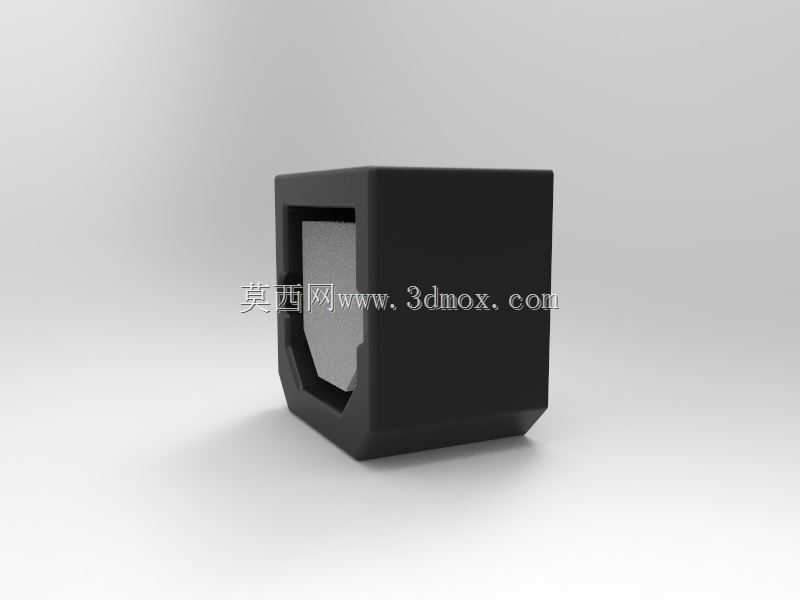

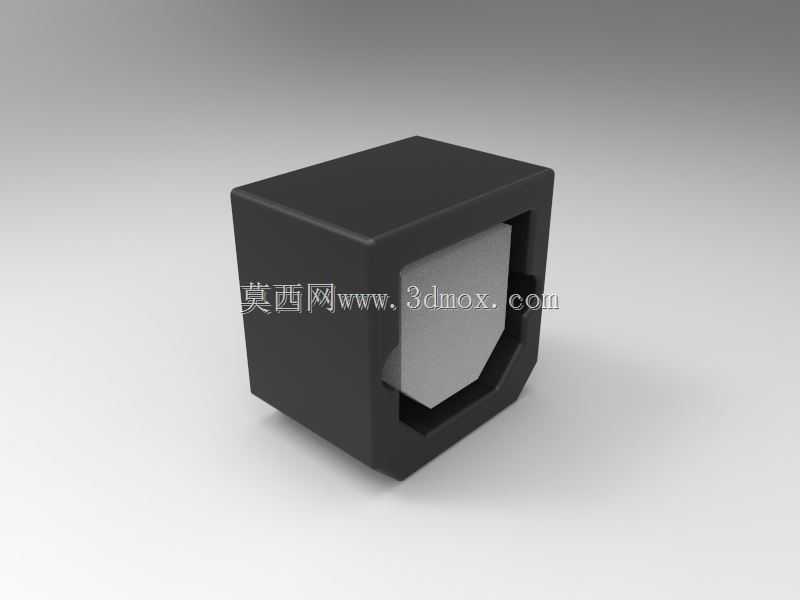

板载S/PDIF数字音频输出接口插座结构

日常做消费类电子主板结构设计时，板载音频接口的选型与布局往往是容易被忽略却直接影响终端用户使用体验的环节，S/PDIF插座作为数字音频输出的核心接插件，其结构设计合理性直接关系到音频信号传输稳定性、装配良率以及长期使用可靠性。这类插座主要应用在台式机主板、独立声卡、高清播放机、家用功放设备以及部分专业音频接口设备上，作用是为外置音频解码设备、数字功放、家庭影院系统提供无损耗的数字音频信号传输通道，避免模拟信号转换过程中带来的信噪比下降、声道串扰等问题，相比传统3.5mm模拟音频接口，它能支持更高规格的音频编码传输，满足多声道无损音频的输出需求。从结构设计角度看，这款插座采用立方体塑壳主体搭配内置金属屏蔽与接触端子的结构，外部黑色塑壳选用耐温阻燃的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、端子移位的问题，塑壳外侧的定位卡扣结构，在PCB装配时可以快速卡入板上对应的定位孔，不需要额外治具固定就能保证焊接前的位置精度，减少SMT贴片过程中的偏移不良。插座内部的接触端子采用磷青铜材质镀厚金处理，既保证了多次插拔后的接触弹性，也能避免长期使用后氧化导致的接触电阻升高、信号断连问题，端子的焊脚采用标准贴片加插脚的混合设计，大尺寸固定插脚穿过PCB焊接后能够提供足够的插拔保持力，即使用户频繁插拔光纤或同轴接头，也不会出现插座松脱、焊盘脱落的问题。在安装边界设计上，这款插座的外形尺寸完全符合行业通用的板载接口安装规范，高度方向不会超出主板IO区域的标准挡片高度，横向占用的PCB板面积与常规USB2.0接口相当，布局时不需要额外预留过多避让空间，插座前端的接口导向槽做了倒角处理，用户插入接头时能够自动导正，不会出现插偏顶坏内部端子的情况，接口内部的防尘挡片结构，在未插入接头时能够自动闭合，阻挡环境中的灰尘、杂物进入插座内部，避免长期使用后光路被遮挡导致的光信号衰减问题。做整机结构堆叠时，需要注意插座后方预留至少3mm的走线空间，避免高速信号线走线下的阻抗不连续问题，同时插座外壳的接地焊脚需要可靠连接主板地，能够屏蔽外部电磁干扰对数字音频信号的影响，减少输出信号中的杂波，保证音频传输的纯净度。
