USB2.0接口母座连接器结构设计

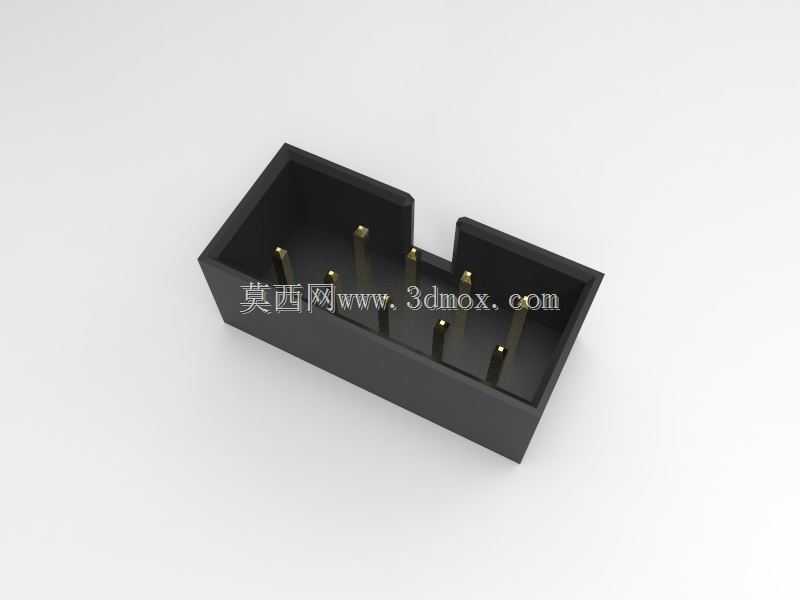

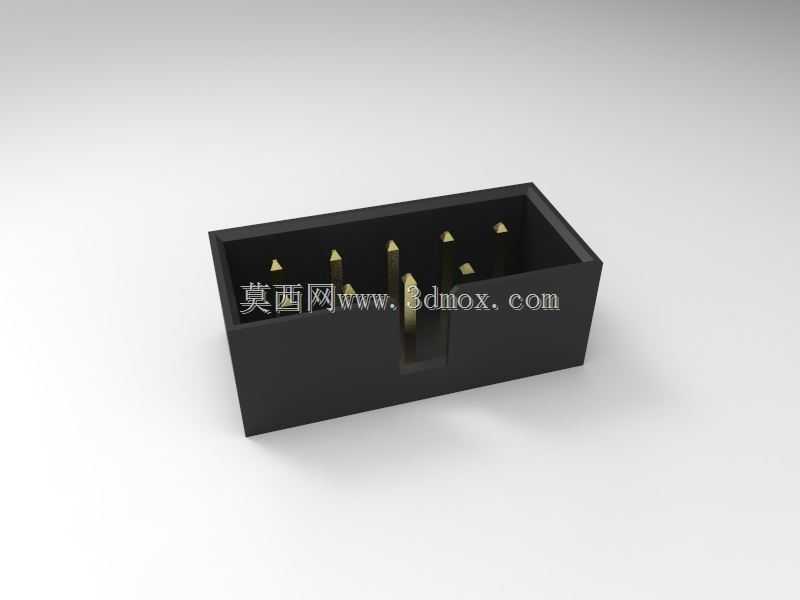

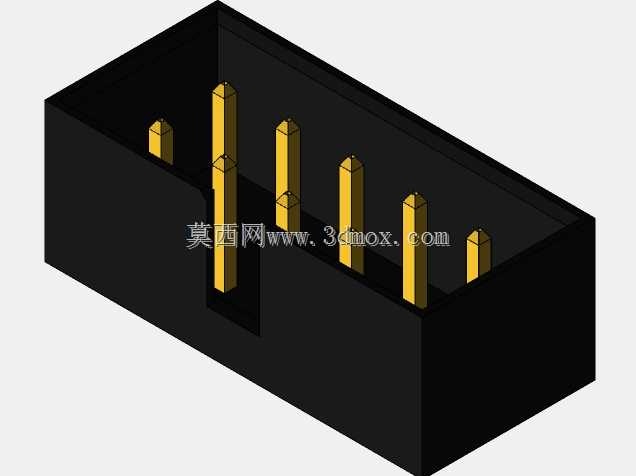

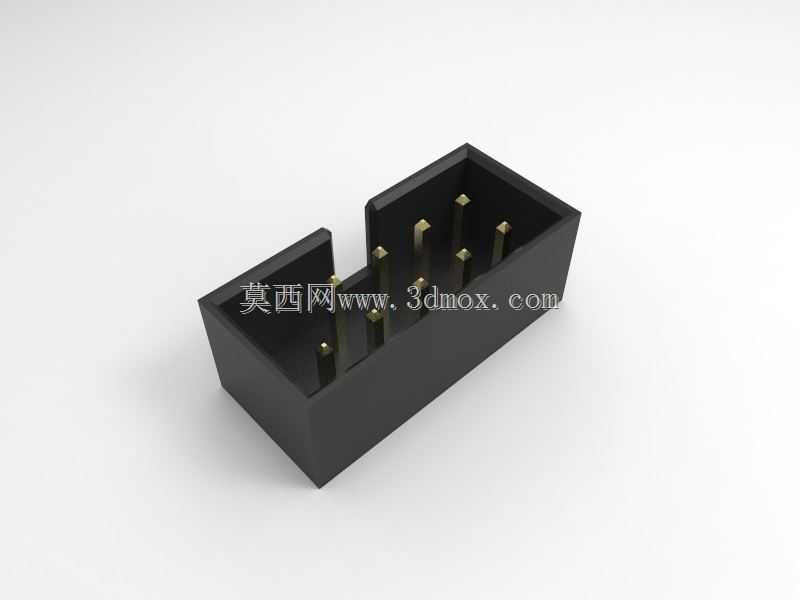

这款USB接口母座是电子设备内部实现有线数据传输与供电连接的核心接插部件，日常在消费电子、工业控制板卡、小型智能设备的板端连接场景中随处可见，主要承担设备与外部USB线缆之间的信号导通、电力传输功能，是板级电路与外部外设建立连接的标准接口载体。从结构设计逻辑来看，整体采用绝缘基座加导电插针的组合架构，黑色绝缘基座选用耐温绝缘工程塑料注塑成型，基座内部做了精准的插针定位槽与防呆限位结构，能够避免公头插入时出现反插、错位的问题，同时基座的腔体尺寸严格匹配标准USB公头的外形公差，保证接插时的配合松紧度处于合理区间，既不会出现插拔过紧导致使用不便，也不会因配合过松出现接触不良、松脱的情况。基座内部嵌装的8根导电插针按照标准USB2.0接口的引脚定义排布，插针尾部做了直插式焊脚设计，适配常规PCB板的通孔焊接工艺，焊脚的长度与间距完全符合行业通用的板端焊接规范，能够直接匹配标准焊盘布局，不需要额外调整PCB设计即可完成焊接固定。安装边界方面，这款母座的整体外形为矩形块状结构，基座外侧设置了定位凸台，焊接时可以卡在PCB对应的定位孔中，避免过波峰焊时出现位置偏移，整体安装高度控制在常规板端接口的通用尺寸范围内，不会和设备外壳上的接口开孔产生位置干涉，适配绝大多数需要设置USB2.0接口的设备外壳开孔尺寸。在实际选型应用中，这类直插式USB母座多用于固定安装在设备主板上，相比贴片式母座拥有更好的结构强度，能够承受更多次的重复插拔而不会出现焊脚脱落的问题，适合使用频率较高、插拔次数较多的设备场景。绝缘基座的材质选型充分考虑了焊接时的高温耐受需求，过回流焊或波峰焊时不会出现基座变形、插针移位的问题，同时基座的绝缘电阻满足弱电信号传输的安全要求，不会出现引脚之间的短路、信号串扰问题。插针的表面做了镀金处理，能够降低接触电阻，提升信号传输的稳定性，同时具备一定的抗氧化能力，延长接口的整体使用寿命，在常规室内使用环境下，能够满足数千次的重复插拔需求而不出现接触失效的问题。
