径向真空压缩机结构设计三维作品

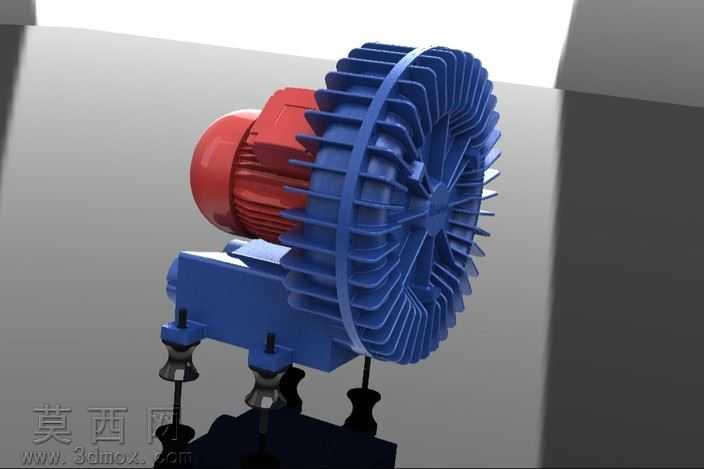

本作品为径向结构真空压缩机的三维建模设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先对核心的涡旋式径向叶轮进行参数化草绘，通过阵列、放样、布尔运算等特征操作还原叶轮的多叶片径向排布结构，精准控制叶片的曲面弧度与倾斜角度，保证气流通道的流体力学合理性。驱动端的电机壳体采用拉伸、抽壳特征构建，还原电机外壳的散热筋条结构，通过圆角特征处理壳体边缘的工艺倒角，还原真实铸件的工艺细节。设备的连接基座部分，通过凸台、孔位特征完成安装脚、减震支座的结构建模，精准还原支座上的螺栓安装孔、定位销孔的位置与尺寸，保证安装结构的可装配性。材质渲染阶段，为叶轮主体赋予哑光蓝色工程塑料材质，调整材质的粗糙度与反光参数，模拟工业级工程塑料的表面质感；为驱动电机外壳赋予亮红色金属漆材质，添加细微的颗粒质感模拟电机外壳的喷涂漆面效果；为底部减震支座赋予黑色橡胶材质，调整材质的漫反射参数还原橡胶的哑光吸光特性，为安装螺栓赋予镀锌金属材质，添加轻微的磨损纹理提升真实感。结构设计上，采用电机与叶轮直连的同轴布局，减少传动环节的能量损耗，径向叶轮的蜗壳结构采用一体化建模，保证气流从叶轮外缘输出时的流道顺滑性，底部的四个减震支脚采用对称排布，可有效降低设备运行时的振动传递。设计过程中重点考量了设备的拆装合理性，将电机、叶轮、基座、支座等部件设置为独立的可拆分零件，还原真实产品的装配层级，各部件的配合面均预留了合理的装配公差，可直接用于后续的工程图导出与装配模拟。渲染阶段采用三点布光方案，主光源从侧上方打亮设备主体轮廓，辅助光源补充暗部细节，环境光添加轻微的反射效果，突出金属漆面与塑料材质的质感差异，最终呈现的渲染效果清晰展现了设备的整体外观与结构细节，可用于产品展示、结构验证与教学演示场景。
