内燃机动力系统活塞结构三维设计

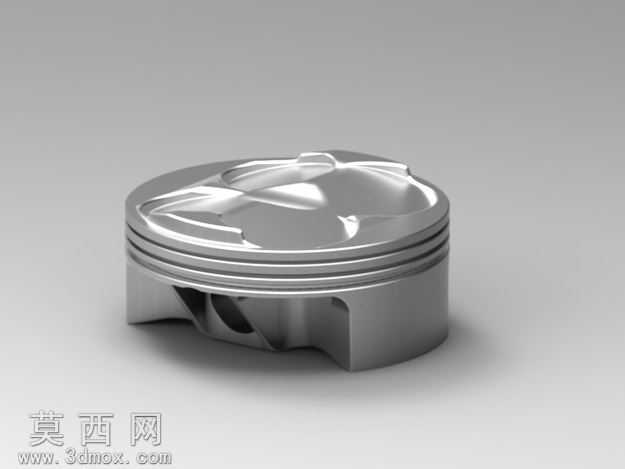

本次活塞三维设计围绕内燃机动力系统核心往复运动部件的功能需求展开，建模阶段先梳理活塞的核心结构逻辑：活塞头部需承担燃烧室密封、热量传导的作用，因此先绘制活塞顶面的轮廓曲线，根据适配的内燃机燃烧室形态确定顶面的凹坑弧度与边缘倒角参数，保证燃气爆发压力下的受力均匀性；活塞环槽区域采用等距偏移结合精准尺寸约束的方式建模，每道环槽的宽度、深度、侧壁垂直度都严格匹配活塞环的装配公差要求，避免出现密封失效的问题。活塞裙部的型线设计是建模的重点，考虑到活塞工作时会受热膨胀同时受侧压力作用，裙部采用变椭圆截面的建模思路，通过多截面实体命令将不同高度位置的椭圆截面进行顺滑过渡，既保证活塞在气缸内的导向作用，又能避免热态下出现卡缸故障。活塞销座部分采用加强筋过渡结构，在销孔与活塞头部、裙部的连接位置设计渐变厚度的加强筋，通过有限元受力分析的前置预判优化筋条的分布角度与厚度，平衡结构强度与活塞整体重量，降低往复运动的惯性力。材质与渲染阶段，针对活塞常用的铝合金材质特性，调整材质球的金属度、粗糙度参数，还原铝合金锻造后经表面处理的细腻金属光泽，对活塞环槽、销孔等机加工面单独赋予更高的光洁度材质参数，区分铸造毛坯面与精密加工面的视觉差异；渲染时采用三点布光方案，主光模拟工业检测环境的冷光源突出活塞的轮廓结构，辅光补亮暗部避免结构细节被阴影遮盖，顶光强化顶面凹坑与环槽的层次感，清晰展现各部分的结构衔接关系。设计过程中对非核心的冗余工艺结构做了简化处理，在保证核心装配尺寸、功能结构完整的前提下，降低模型的面数复杂度，既可以用于动力系统的装配干涉检查，也能作为教学演示模型直观展示活塞的工作原理与结构特点，模型的各部分尺寸参考通用小排量内燃机活塞的行业标准设定，具备实际的参考应用价值。
