航空赛车用钛合金高拉伸螺纹嵌件

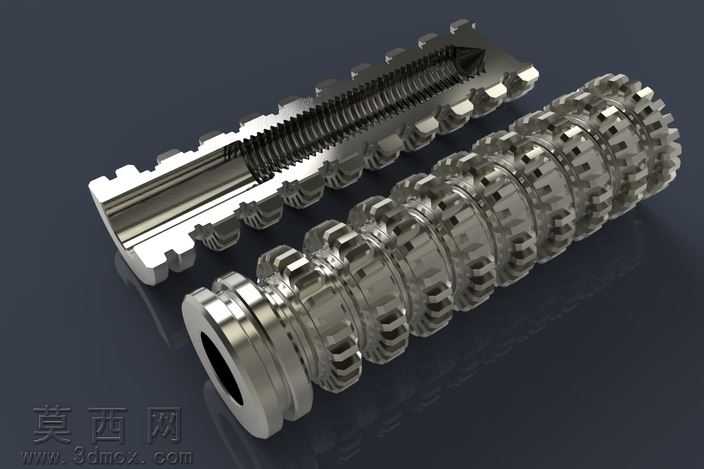

本模型为适配先进复合材料连接场景的钛合金高拉伸螺纹嵌件，建模阶段依托三维参数化设计逻辑完成全结构构建，首先针对嵌件的内外同轴结构进行基准定位，先绘制内部连续内螺纹的螺旋扫描路径，严格匹配标准螺纹的牙型角、螺距参数，保证螺纹啮合时的受力均匀性；外部则采用多段环形凸肋与齿状防滑结构交替排布的设计，每一圈凸肋的外径、倒角角度都经过参数化校准，齿状结构的棱边做了微小圆角过渡处理，避免嵌入复合材料时产生应力集中切割基体。建模过程中对嵌件的中空内流道做了等壁厚处理，保证整体构件的重量控制符合航空与赛车领域的轻量化要求，两端的定位轴肩尺寸经过公差匹配设计，可实现安装阶段的快速对位。材质渲染阶段选用钛合金专属的金属材质球，调整金属度、粗糙度参数还原钛合金哑光银灰的金属质感，对螺纹牙面、外部凸肋的棱边做了高光强化处理，模拟精密机加工后的金属棱边反光效果，渲染场景采用深色哑光背景配合定向打光，清晰展现嵌件内外结构的层次关系，半剖视角的展示模型完整呈现了内部螺纹与外部防滑结构的对应位置关系。设计思路围绕高拉伸载荷下的连接可靠性展开，外部的多段凸肋与齿状结构可在嵌入复合材料后形成多道机械咬合界面，大幅提升嵌件与复合材料基体的拉拔阻力，避免高载荷工况下出现嵌件脱出失效；内部连续螺纹可提供稳定的螺纹连接界面，适配高强度螺栓的连接需求，整体结构经过受力路径优化，载荷可从内部螺纹均匀传导至外部咬合结构再分散到复合材料基体，避免局部应力集中导致的构件损坏，完全适配航空航天结构、赛车运动结构这类对连接强度、重量控制有严苛要求的应用场景。
