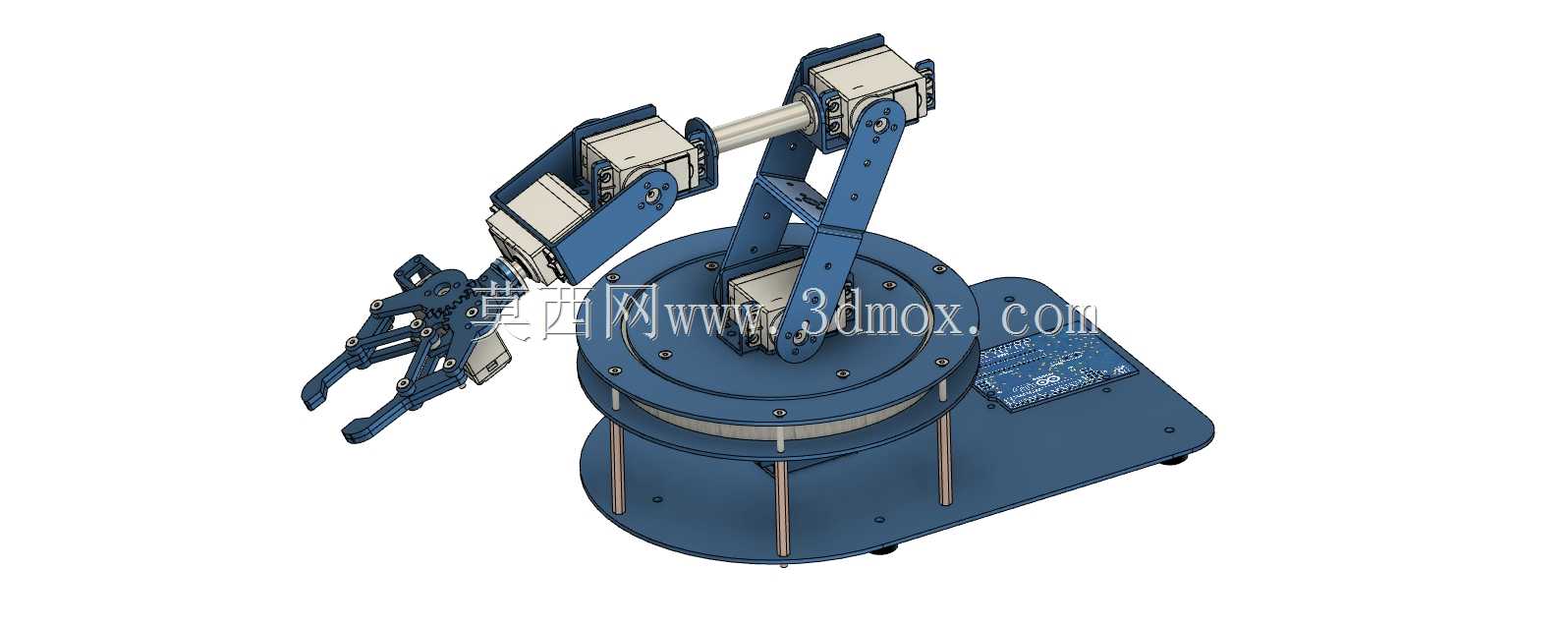

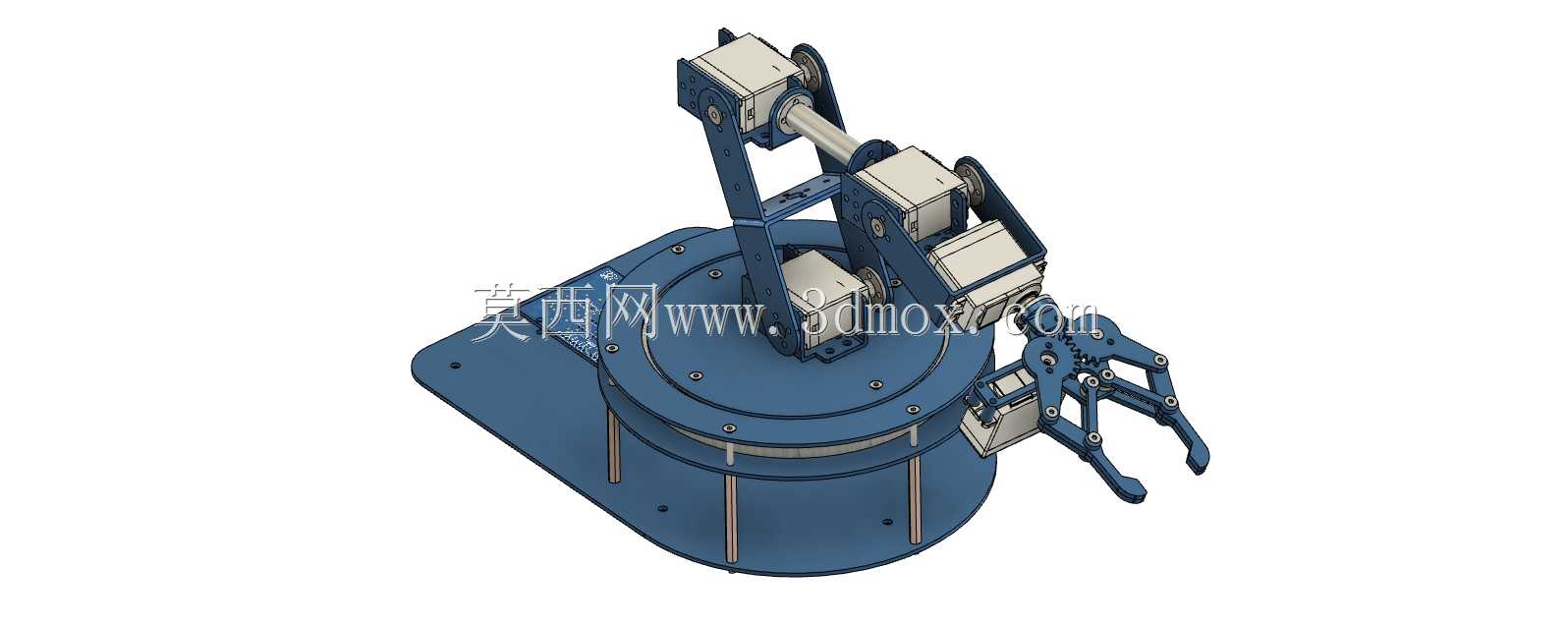

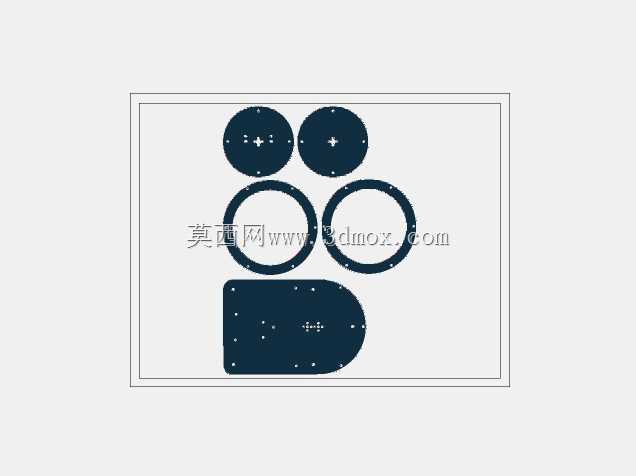

这款六自由度机械臂的核心改进点集中在底座支撑结构上,区别于常规小负载机械臂采用的薄壁转盘底座,该设计选用规格为61824的坚固平滑轴承作为底座回转支撑,轴承安装尺寸匹配150x120x16mm的标准规格,底座承载板采用2mm厚度钢板经激光切割成型,从根源上解决了小桌面机械臂底座回转间隙大、重载下偏摆晃动的常见问题。

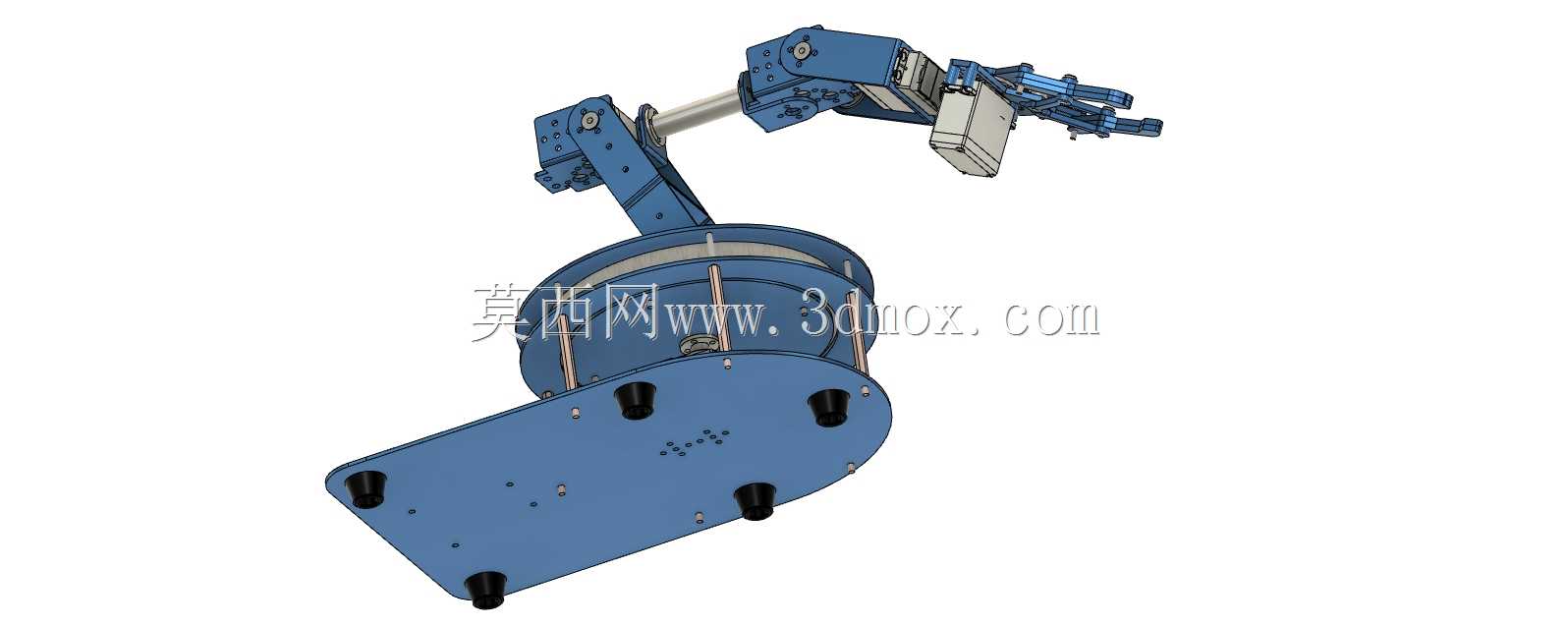

从实际应用场景来看,这类结构的机械臂适配桌面级轻载作业场景,可用于教学实验平台的机械结构演示、小型工件的分拣搬运、3D打印工件的上下料辅助、电子元器件的精准拾取摆放,也可作为视觉分拣实验的执行载体,配合视觉传感器完成目标识别后的抓取动作。底座的安装边界经过优化,整体底板采用带圆角的矩形板式结构,四个角点预留安装孔位,可直接固定在铝型材工作台、木质实验台或钢制工装平台上,不需要额外加工转接板,安装时只需保证安装面平面度公差在0.2mm以内,即可保证轴承回转的顺畅度,避免因安装面变形导致轴承卡滞。

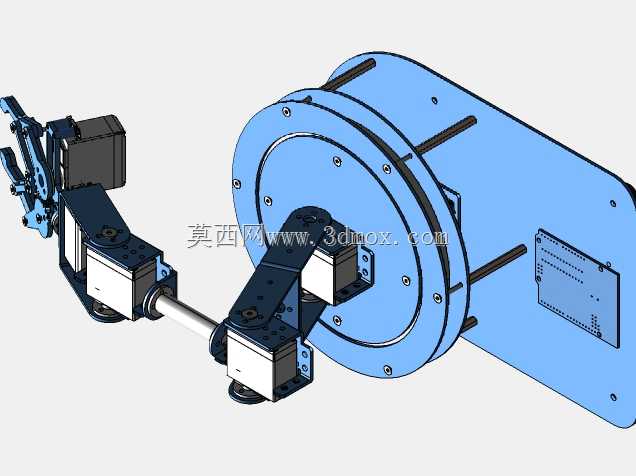

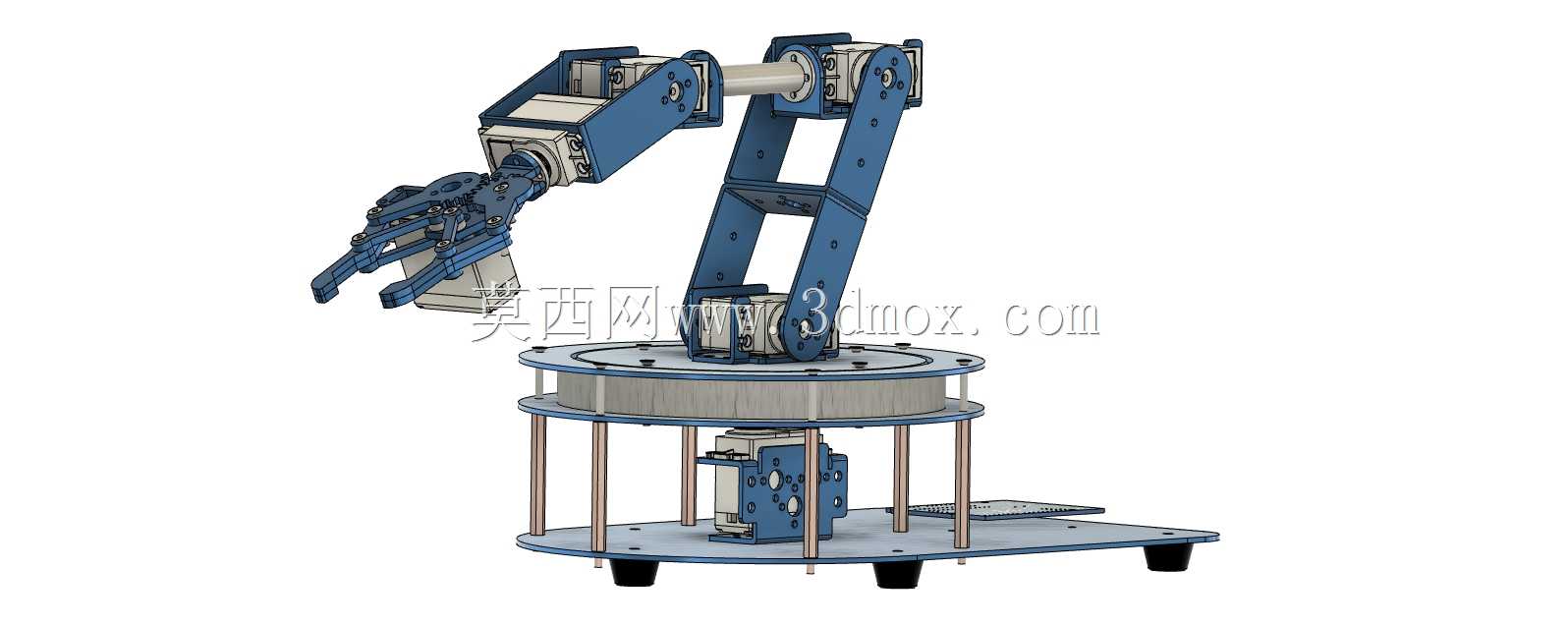

设计思路上,没有盲目追求轻量化而削减底座结构厚度,反而通过三根均匀分布的铜柱支撑上层转盘结构,将轴承的轴向受力均匀传导到底部承载板上,避免轴承单点受力过载。机械臂的六个关节分别对应底座回转、大臂俯仰、小臂俯仰、腕部回转、腕部俯仰、夹爪开合六个自由度,每个关节的舵机安装位都预留了走线槽,控制电路板直接集成在底座底板上,减少了关节处的走线弯折风险,延长线缆使用寿命。夹爪采用平行连杆式结构,抓取时夹持面保持平行,可适配方形、圆形等不同截面的小型工件,夹持力可通过舵机扭矩参数调整,不会夹伤脆性工件。
从结构细节来看,底座的轴承安装位设计了台阶式定位止口,轴承装配时可直接卡入止口定位,不需要额外打胶或紧定螺钉固定,装配效率更高,后期维护更换轴承也更便捷。大臂和小臂的板材同样采用钢板切割成型,关节处的铰接孔位同轴度公差控制在0.05mm以内,减少关节转动的卡滞感,臂展范围覆盖底座周围300mm半径的作业区域,在额定负载下重复定位精度可控制在0.5mm以内,满足绝大多数桌面级轻载作业的精度要求。
