连杆式夹持机械爪结构设计方案

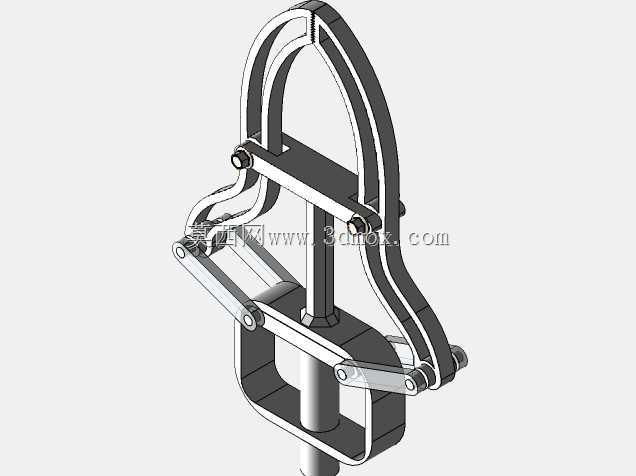

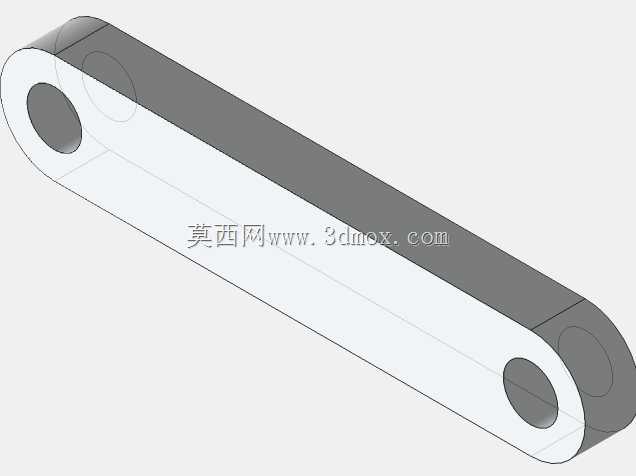

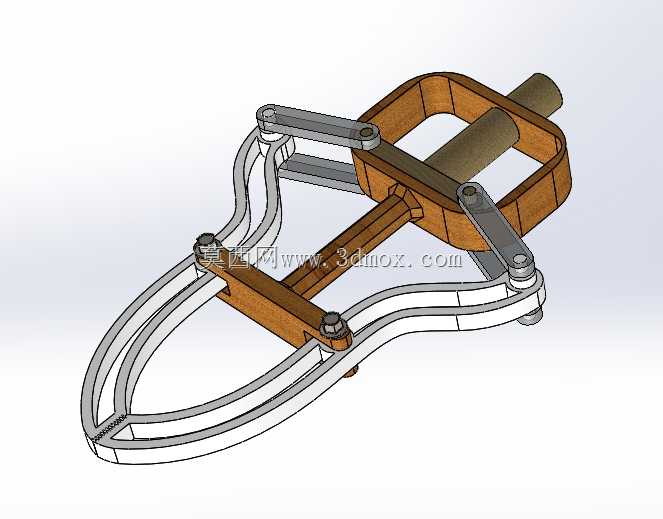

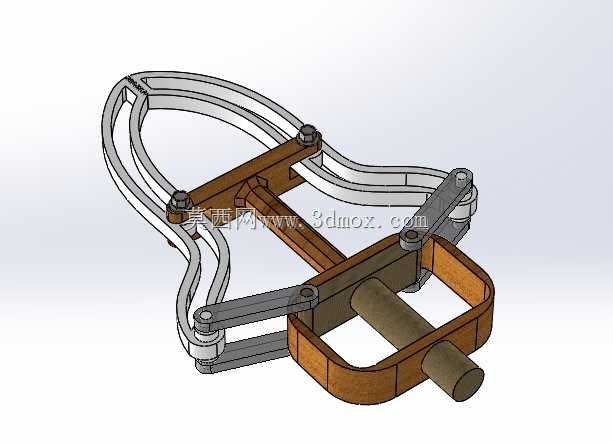

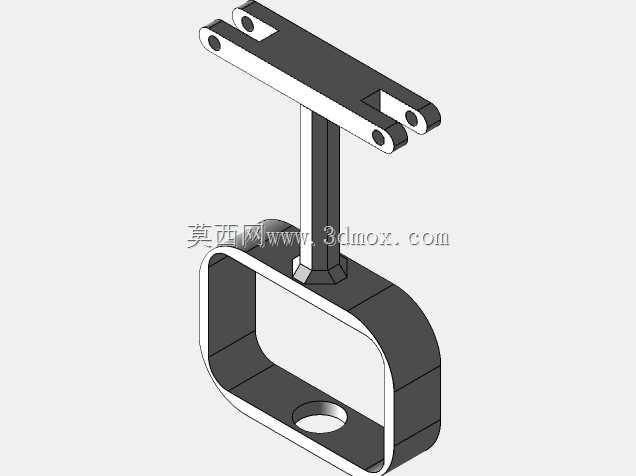

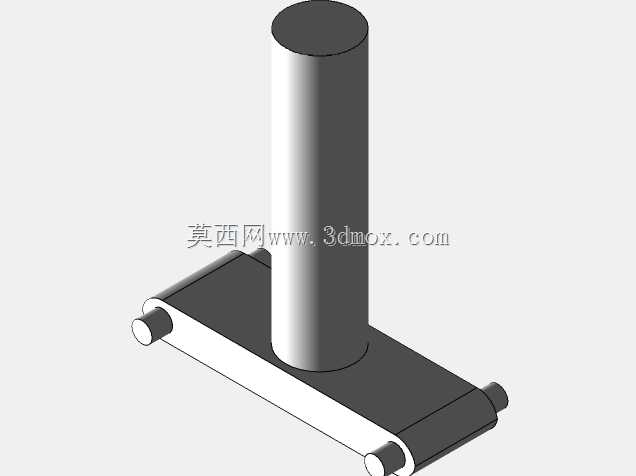

这款连杆式夹持机械爪是工业机器人末端执行器的典型结构方案，主要适配中小型自动化产线的工件抓取、转运工位，常见于机床上下料、轻型零件分拣、装配工序的工件夹持环节，可配合多轴机械臂完成固定轨迹的物料转移作业，也能集成在专机设备上作为工件定位夹持部件使用。从结构设计逻辑来看，该机构采用对称双组连杆传动布局，通过中部推杆的轴向位移驱动两侧夹臂同步开合，传动链路短，运动同步性好，夹臂开合行程范围内的夹持力分布均匀，不会出现偏载夹歪工件的问题。夹臂末端做了内凹弧面造型，可适配轴类、管类以及带弧形轮廓的异形工件，接触区域做了防滑齿结构设计，夹持过程中能增大接触摩擦力，避免工件转运过程中出现滑脱移位。整体框架采用拼接式结构设计，中部安装基座预留了标准的轴类安装接口，可直接与机械臂末端法兰或者直线驱动单元输出端对接，安装时仅需保证驱动推杆与基座的同轴度即可，不需要额外做复杂的对位调整，安装边界的容错空间较大。夹臂的开合角度通过连杆铰接点的位置做了限位设计，不需要额外加装行程限位开关即可控制最大开合范围，能避免开合超程导致的机构卡死问题。铰接位置全部采用销轴连接，销轴与连杆孔之间预留了标准的转动配合间隙，日常维护时仅需定期在铰接位置加注润滑脂即可，易损件更换便捷，不需要整体拆解机构。从尺寸适配性来看，该结构整体轮廓紧凑，夹臂闭合状态下的横向占用空间小，可在狭窄的工装夹具间隙内完成工件取放作业，不会和周边的工装、治具发生运动干涉。驱动端可适配气缸、电动推杆等多种直线驱动部件，不需要对原有结构做大幅修改即可完成驱动单元的替换，适配不同节拍、不同夹持力需求的作业场景。夹臂主体采用等强度结构设计，在保证夹持刚度的前提下尽可能削减了非受力区域的材料厚度，降低了末端执行器的整体重量，能减小机械臂运动过程中的负载惯量，提升运动响应速度。
