X-Carve雕刻机主轴吸尘连接接头

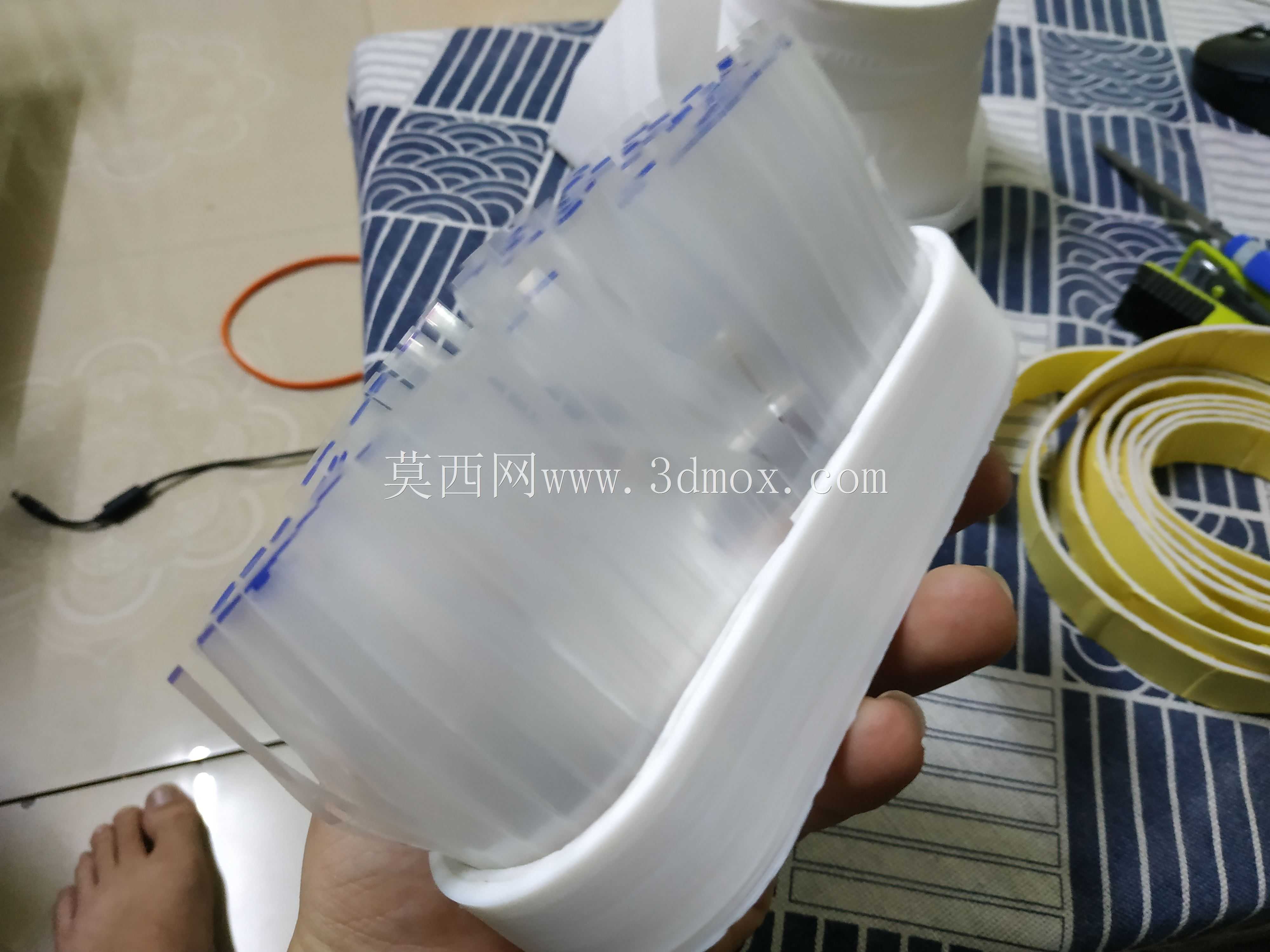

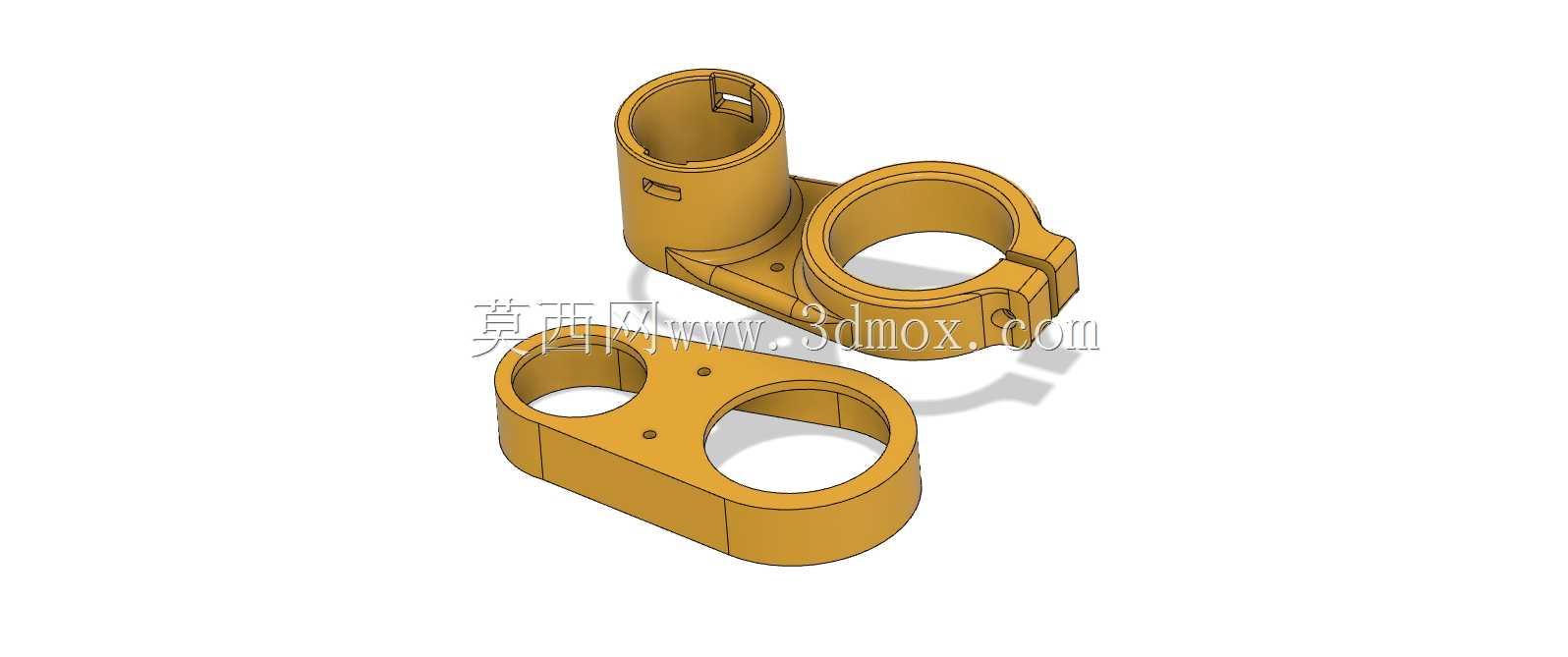

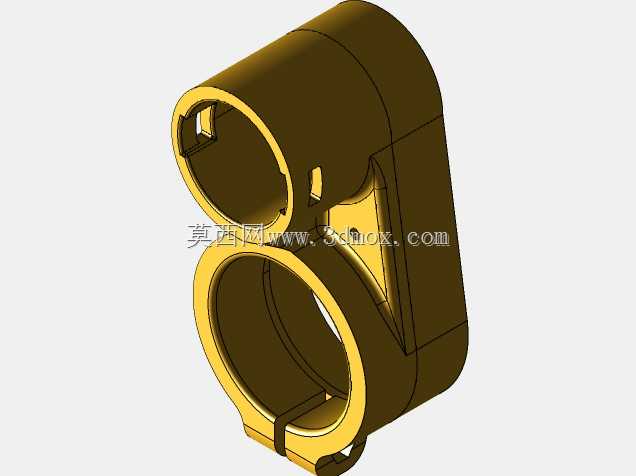

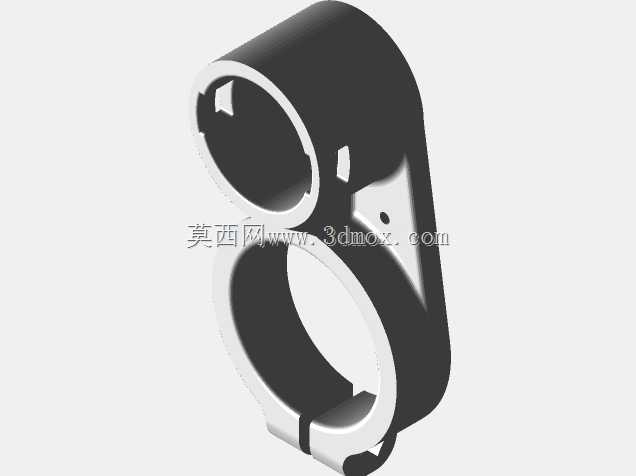

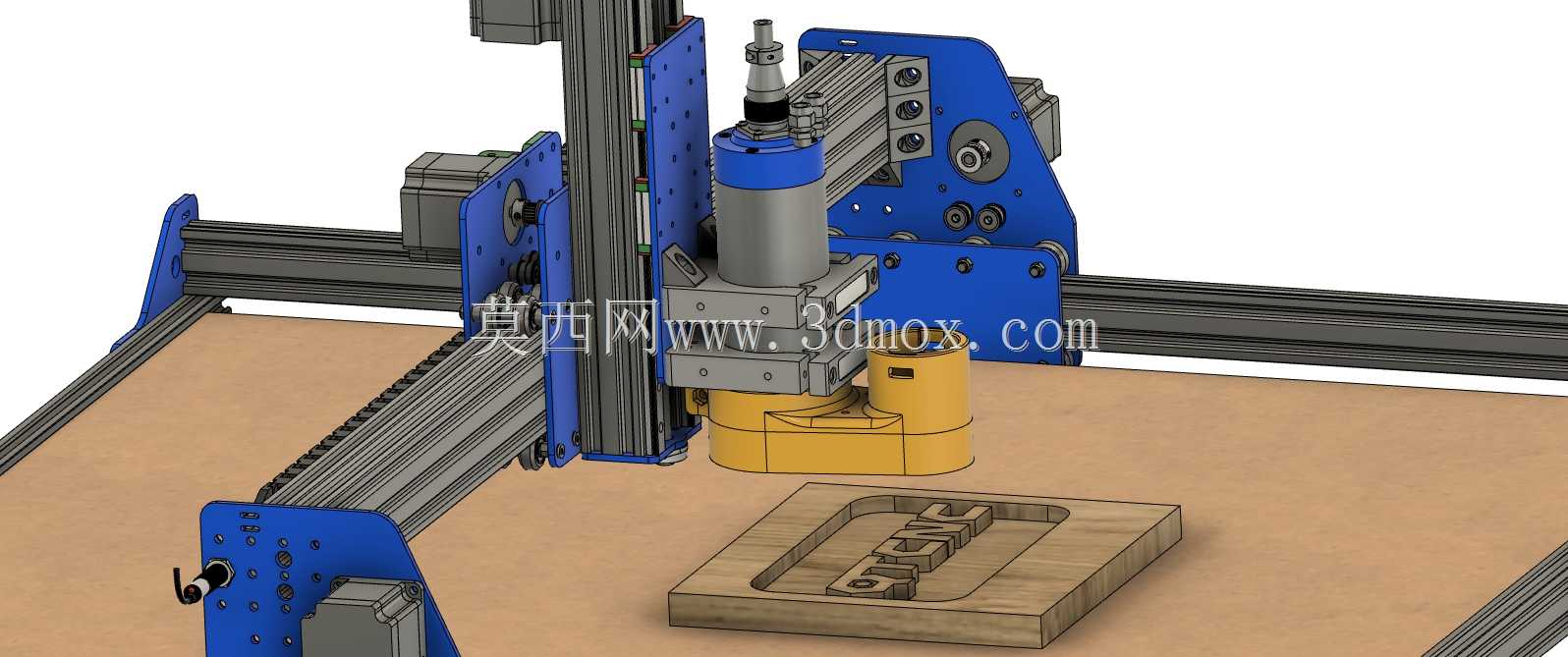

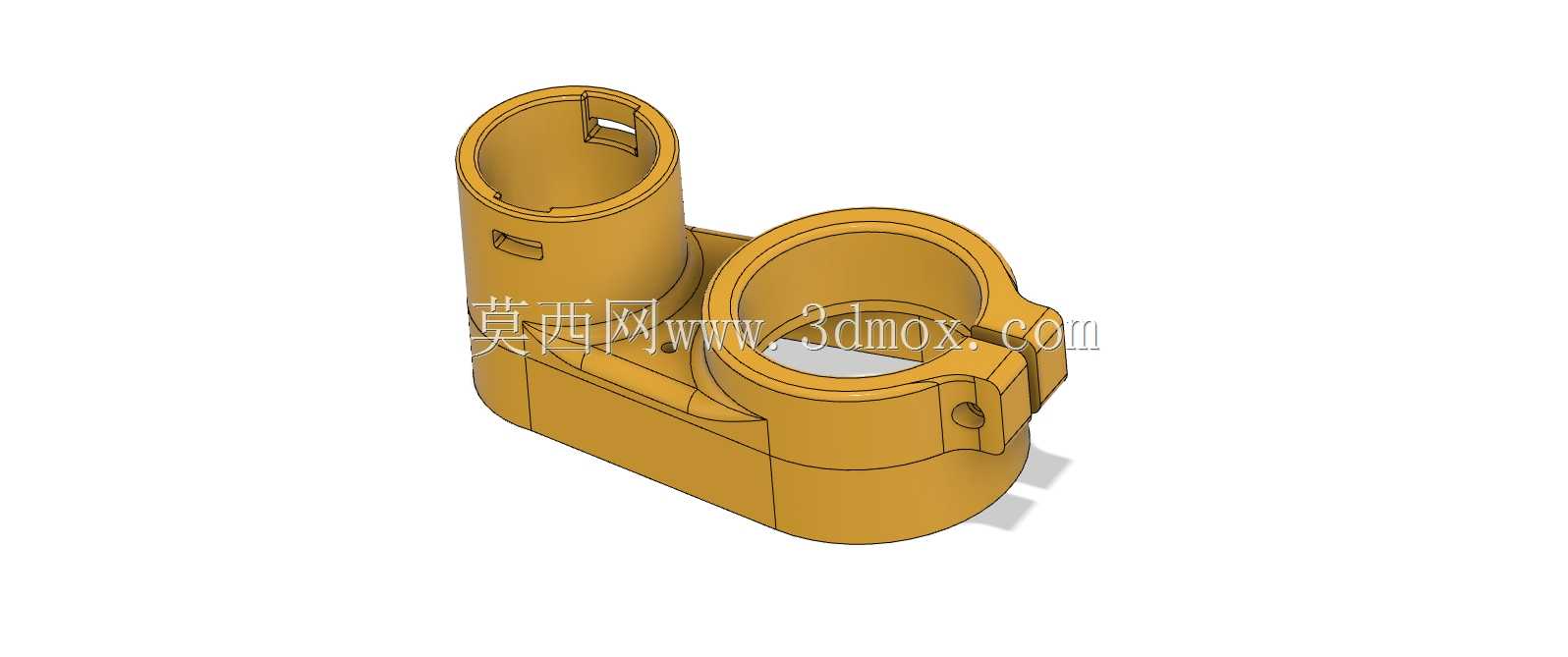

在小型数控雕刻加工作业场景中，切削产生的木屑、塑料屑、轻质金属切屑如果不能及时收集，一方面会飘散在作业空间污染环境、影响操作人员呼吸道健康，另一方面切屑堆积在加工台面会干扰刀具切削路径，划伤已加工工件表面，还可能卡入传动导轨加剧运动部件磨损，因此配套的主轴吸尘结构是DIY数控雕刻设备必不可少的功能组件。这款适配X-Carve机型的吸尘连接结构，专门针对直径65mm的雕刻机主轴设计，同时预留了适配48mm口径工业吸尘器软管的连接端，能够在不改动原有主轴安装结构的前提下，快速加装在主轴固定座位置，让吸尘口尽可能贴近刀具切削区域，最大化提升切屑收集效率。从结构设计来看，该部件采用一体化的抱箍式安装思路，其中一个筒状结构为主轴穿装位，内壁预留了均匀的间隙配合公差，既能够保证套装在65mm主轴外侧时不会出现晃动偏移，也不会因为过盈量过大导致装拆困难、刮伤主轴外表面；侧面的斜向接口为吸尘管路连接位，接口处做了阶梯式的止口结构，能够适配常见的48mm波纹吸尘管，安装时无需额外卡箍即可实现较为紧密的贴合，减少吸尘过程中的风压泄漏。部件整体采用转角过渡的流线型内腔设计，没有直角积尘死角，吸入的切屑能够顺着内腔曲面直接进入吸尘管路，不会在接头内部堆积堵塞。安装边界方面，该接头整体依托主轴固定座的安装位进行定位，抱箍侧的锁紧耳位预留了标准的螺丝过孔，能够直接和原有主轴夹座的固定结构配合锁紧，不需要在设备机架上额外打孔改造，安装完成后整体突出主轴的径向尺寸控制在合理范围内，不会在主轴Z向上下运动时和台面夹具、加工工件发生运动干涉。实际使用过程中，该接头能够随主轴同步做Z向进给运动，吸尘口和刀具切削点的距离始终保持恒定，不管是进行浮雕雕刻还是轮廓切割作业，都能稳定将切削产生的废屑第一时间吸走，避免废屑被高速旋转的刀具带飞，也能减少废屑附着在刀具上影响切削散热的问题。对于DIY数控雕刻设备的使用者来说，这类集成化的吸尘接头不需要自行测量尺寸、弯折钣金或者3D打印反复调试公差，直接匹配对应规格的主轴和吸尘管即可完成装配，能够大幅降低设备改装的时间成本，同时一体化的结构强度也远高于拼接式的自制吸尘结构，长期使用不会出现开裂、漏风的问题。
