X-Carve DIY用65mm管径连接吸尘转接件

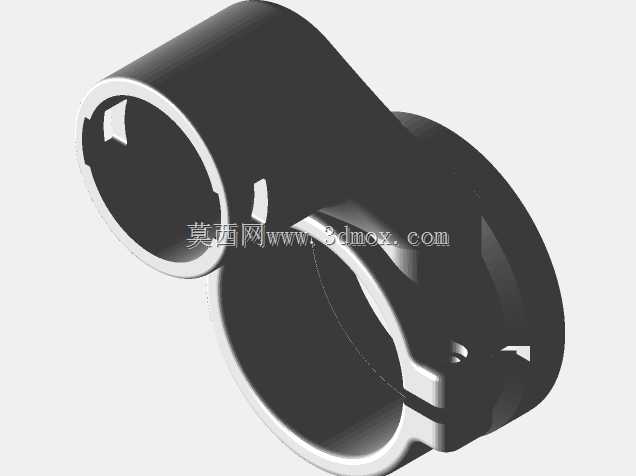

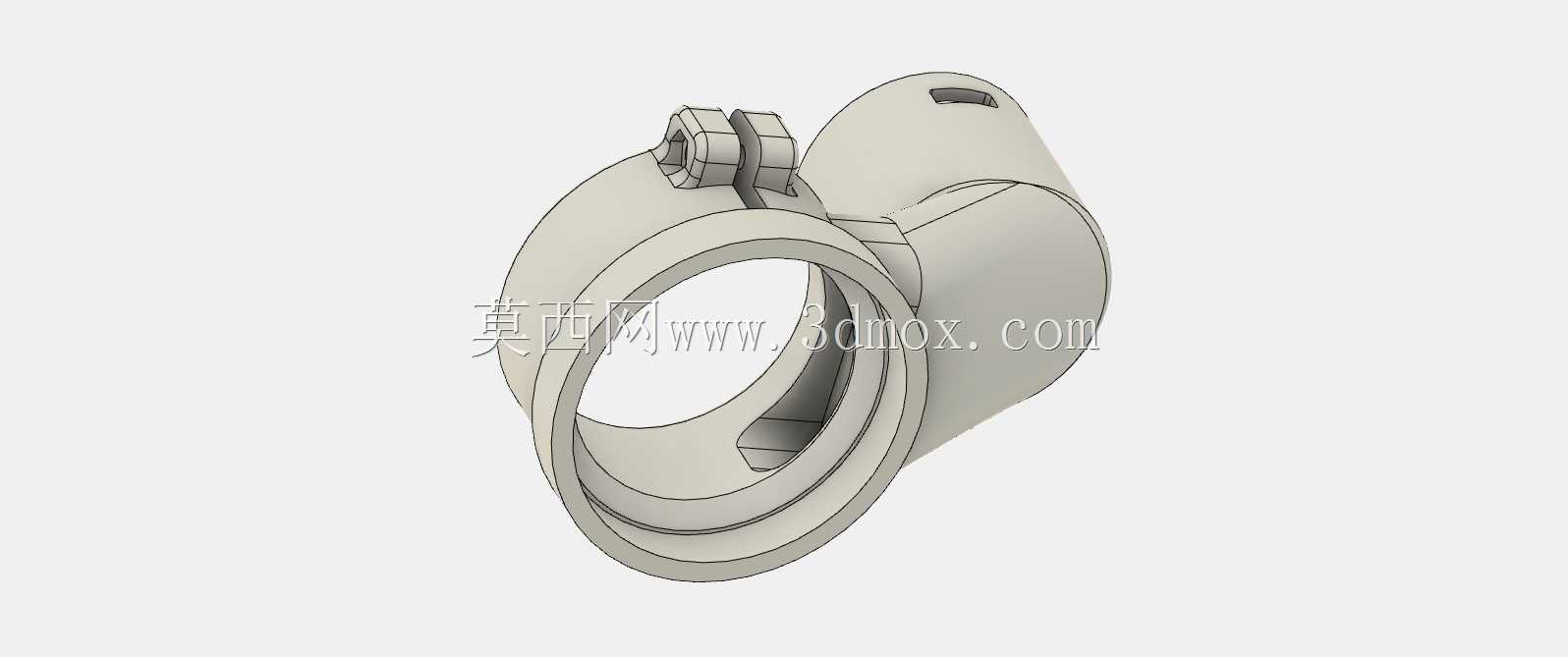

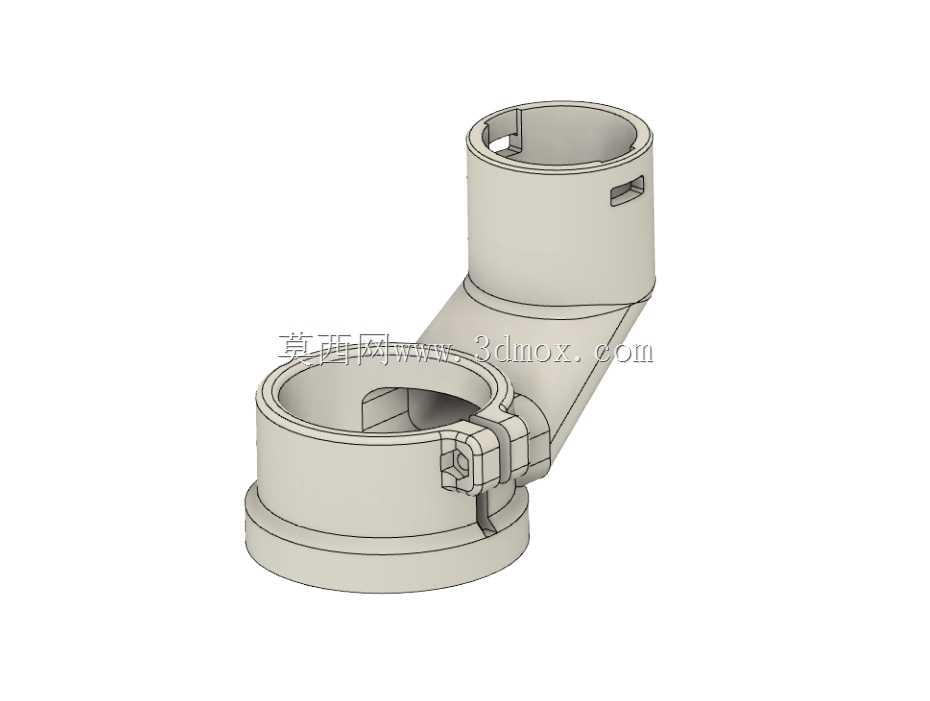

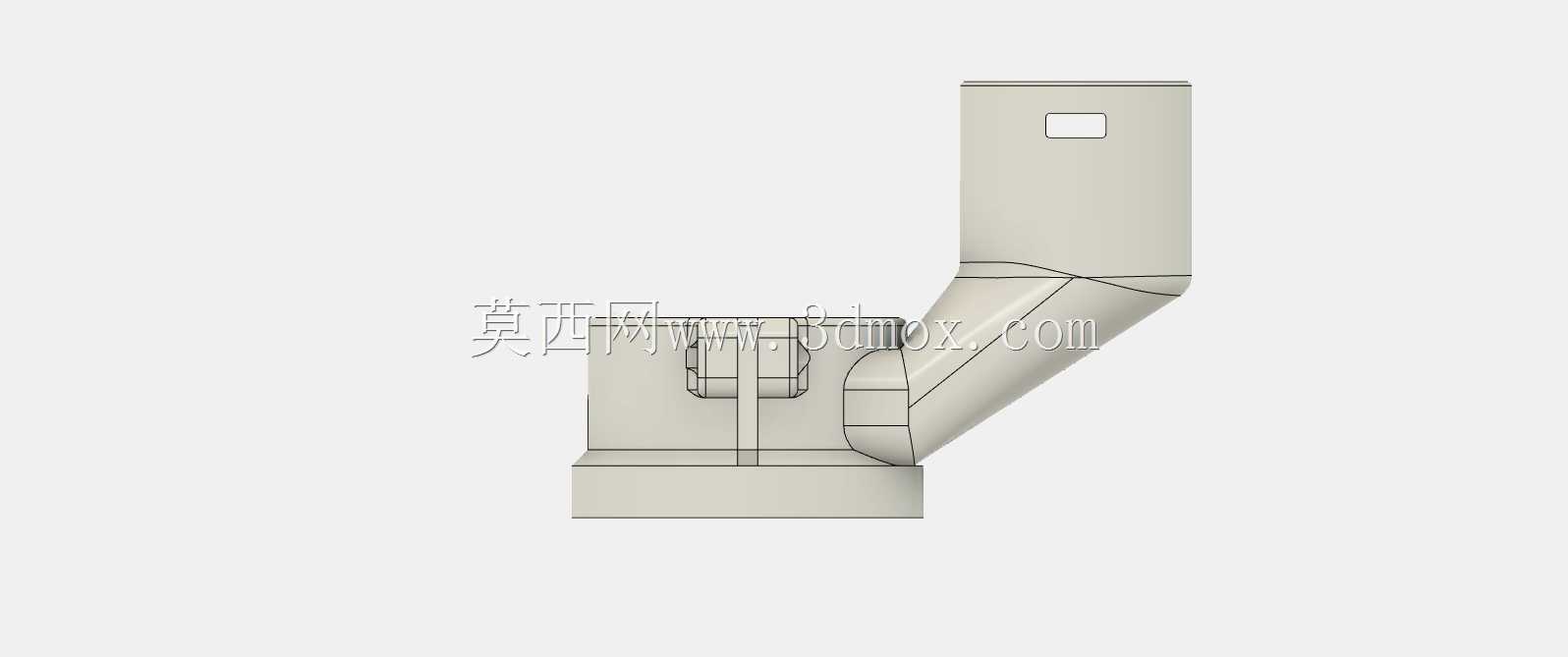

　　这款65mm规格的转接结构，主要面向小型数控雕刻设备的DIY改造场景，适配X-Carve这类桌面级CNC加工设备的除尘管路布设需求。桌面型CNC在加工木质、塑料、软金属工件时，切削产生的碎屑与粉尘如果没有定向导流收集，会散落在工作台面、传动导轨与丝杆缝隙中，长期积累会加剧运动部件磨损，还会造成作业区域的粉尘污染，这类转接件就是为了解决不同走向吸尘管路的连接固定问题，让吸尘口可以跟随加工主轴移动，近距离抽吸切削产生的粉尘。从结构设计来看，整体采用两个不同朝向的圆筒夹座通过斜向连接臂整合为一体，两个夹座的内径均匹配65mm外径的标准吸尘软管，其中一个夹座设计为快开抱箍结构，侧面带锁扣卡位，安装时不需要完全松脱紧固件就能卡入管路，

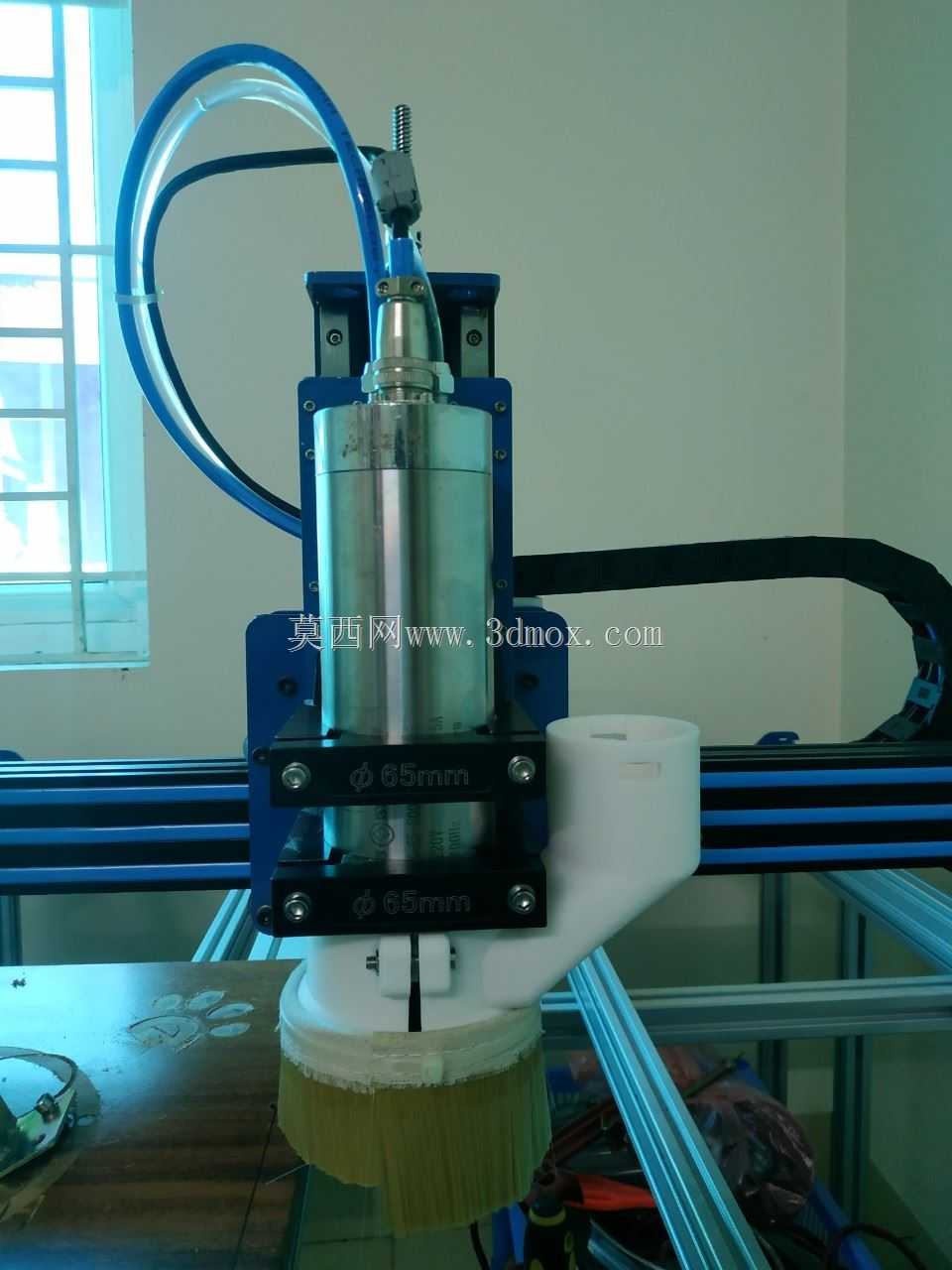

　　调整位置时也能快速松开移位，另一个夹座为直插式结构，侧壁预留的卡位槽可以配合卡簧防止管路受拉扯脱落。斜向连接臂的弧度经过空间校核，安装后不会和主轴的Z向运动行程产生干涉，两个夹座的中心距、夹角都匹配X-Carve设备主轴安装座与吸尘管路的常规布设位置，不需要额外打孔改造，直接卡装在对应位置就能完成固定。夹座的壁厚做了均匀化处理，既保证卡紧管路时不会因为夹紧力过大出现开裂变形，也不会因为壁厚冗余增加过多重量，避免给Z轴运动带来额外负载。抱箍位置的铰接结构做了间隙配合设计，反复开合也不会出现卡滞，夹座内壁预留了微小的防滑纹路，当软管插入后，即使设备运行产生小幅振动，管路也不会出现松脱移位。实际使用时，一个夹座对接靠近主轴吸尘罩的管路端，

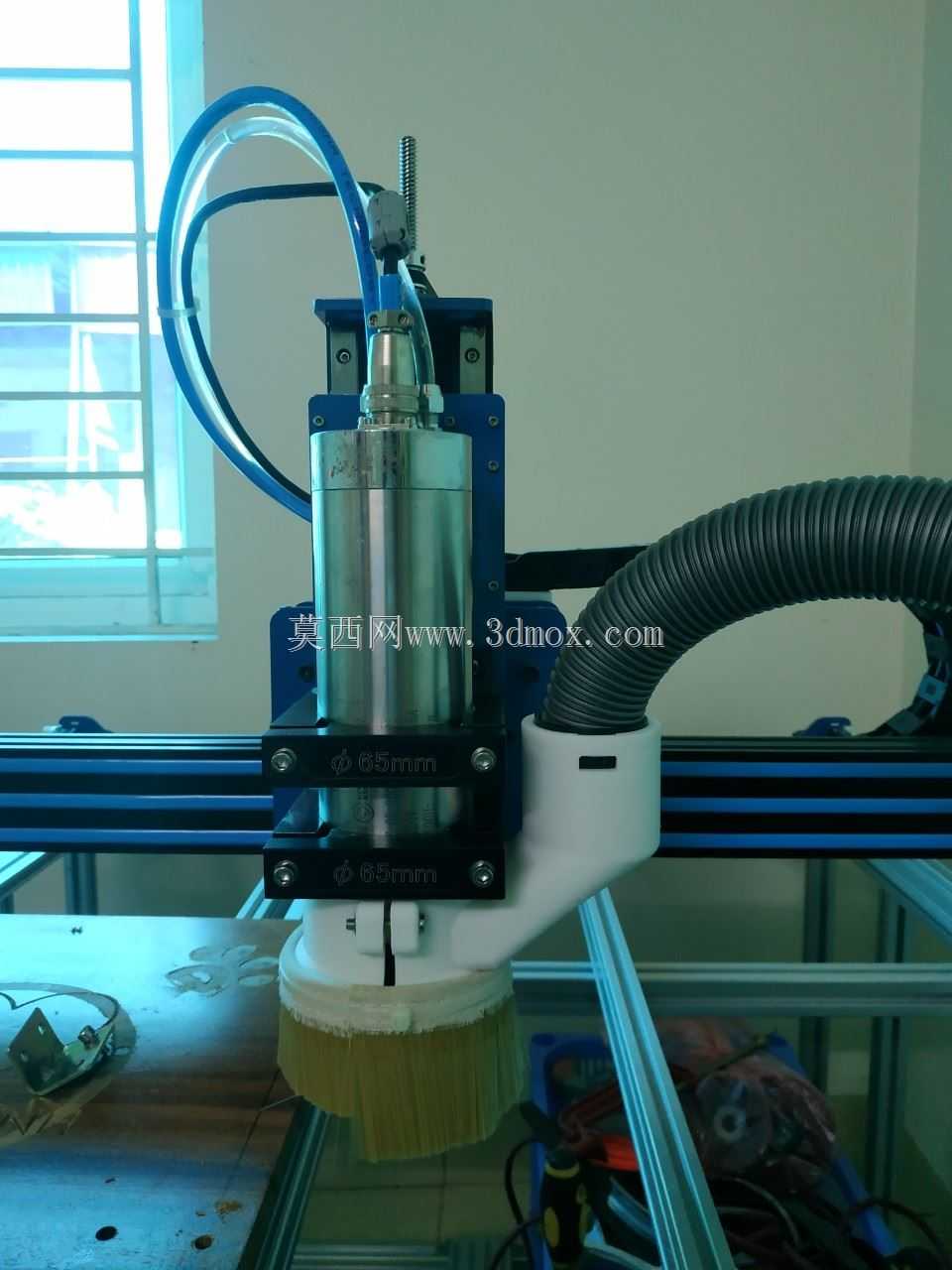

　　另一个夹座连接通往集尘器的主吸尘管，斜向的臂身可以自然避让主轴的固定座、线缆走线位置，不会在主轴上下移动时剐蹭设备其他部件。安装边界上，整体结构的外轮廓最大宽度不超过110mm，安装后突出主轴座的距离控制在安全范围内，加工大尺寸工件时也不会和工件边缘产生碰撞，夹座的抱紧力经过适配，既能固定常规的PVC波纹吸尘管，也能适配壁厚稍薄的PE软管，不需要额外更换紧固件就能兼容不同材质的同管径管路。
