桌面级CNC设备Z轴进给传动结构

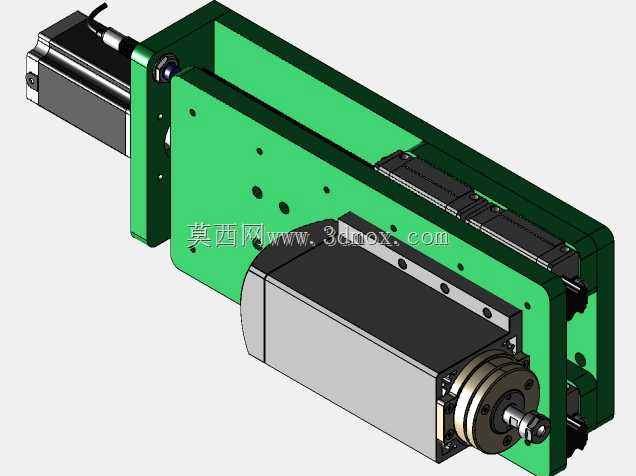

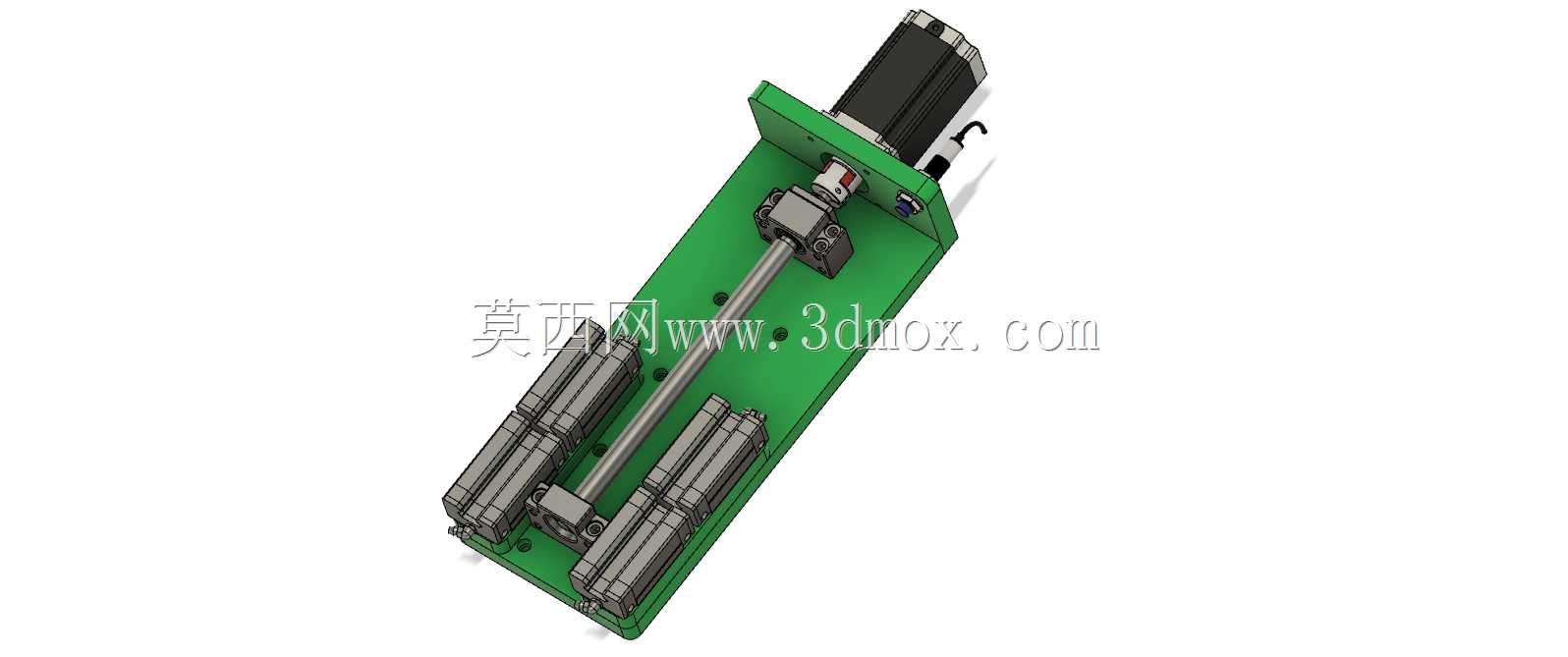

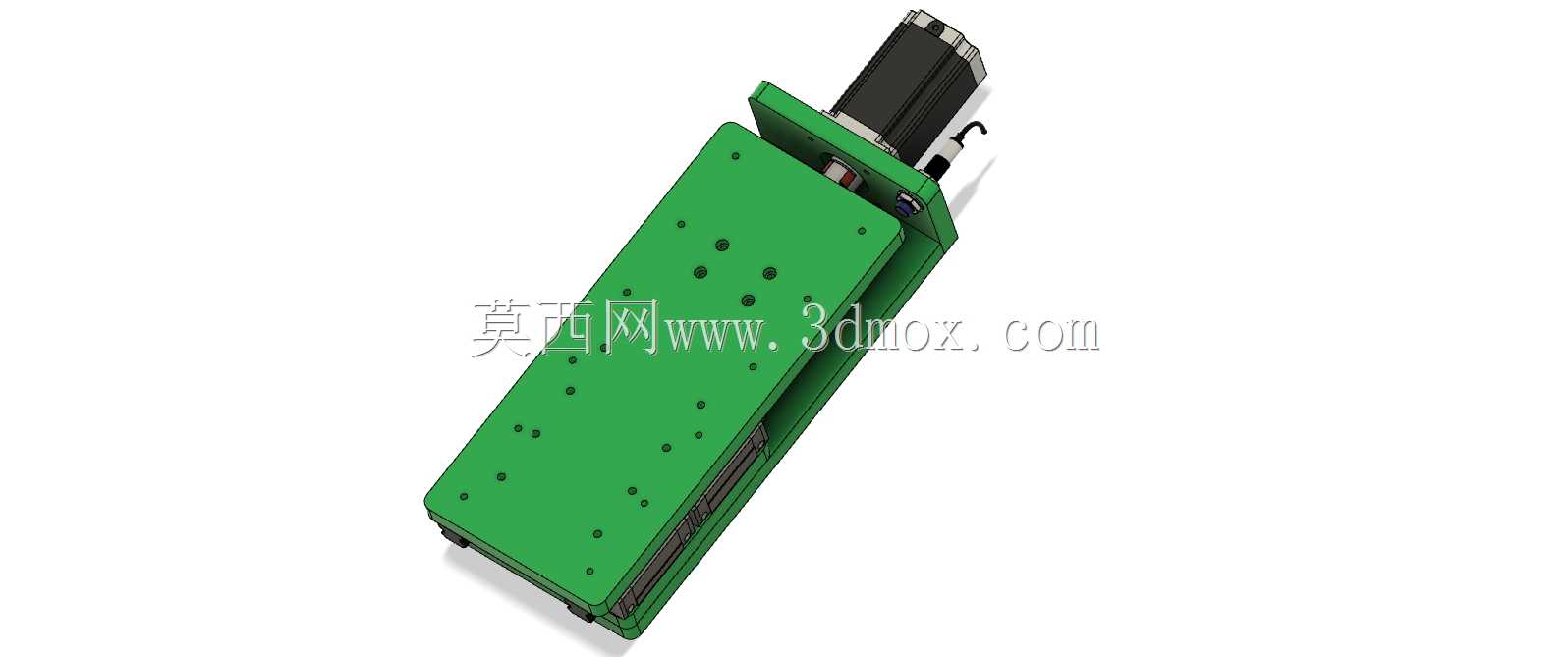

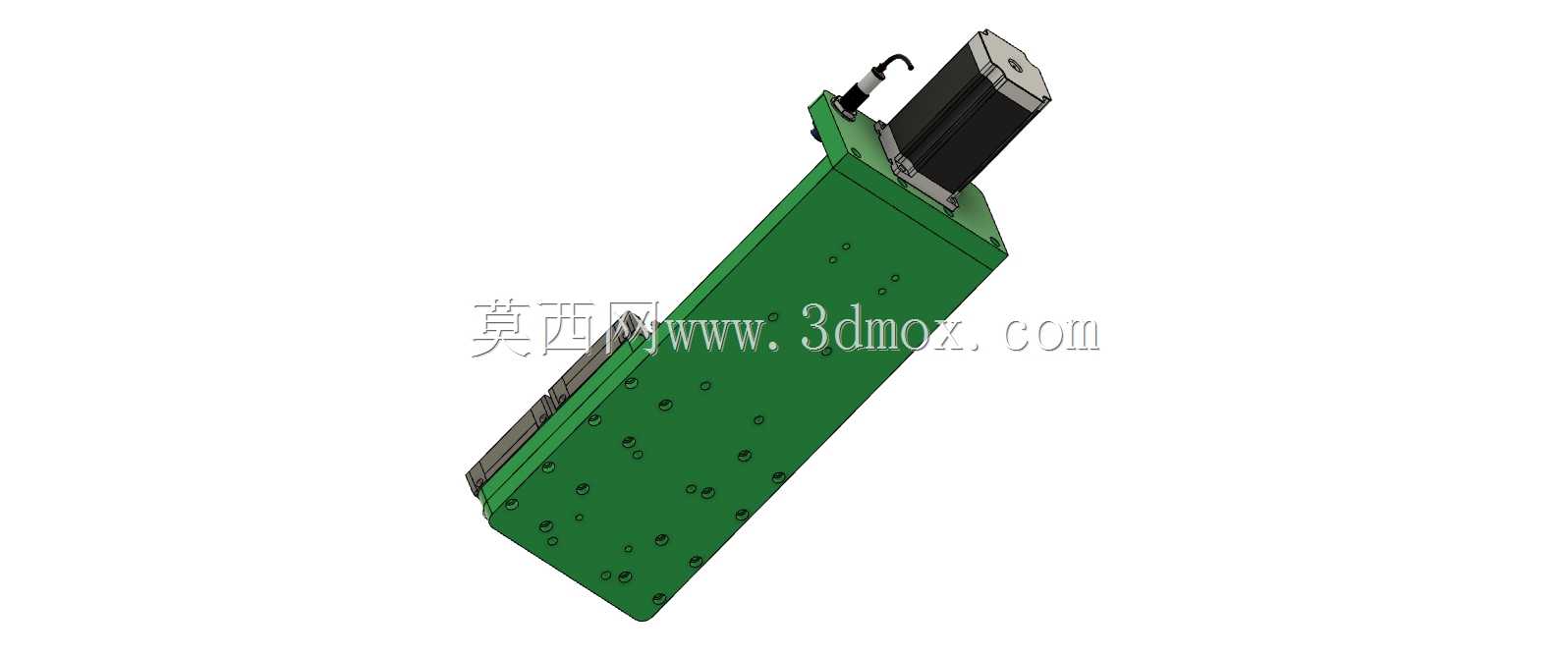

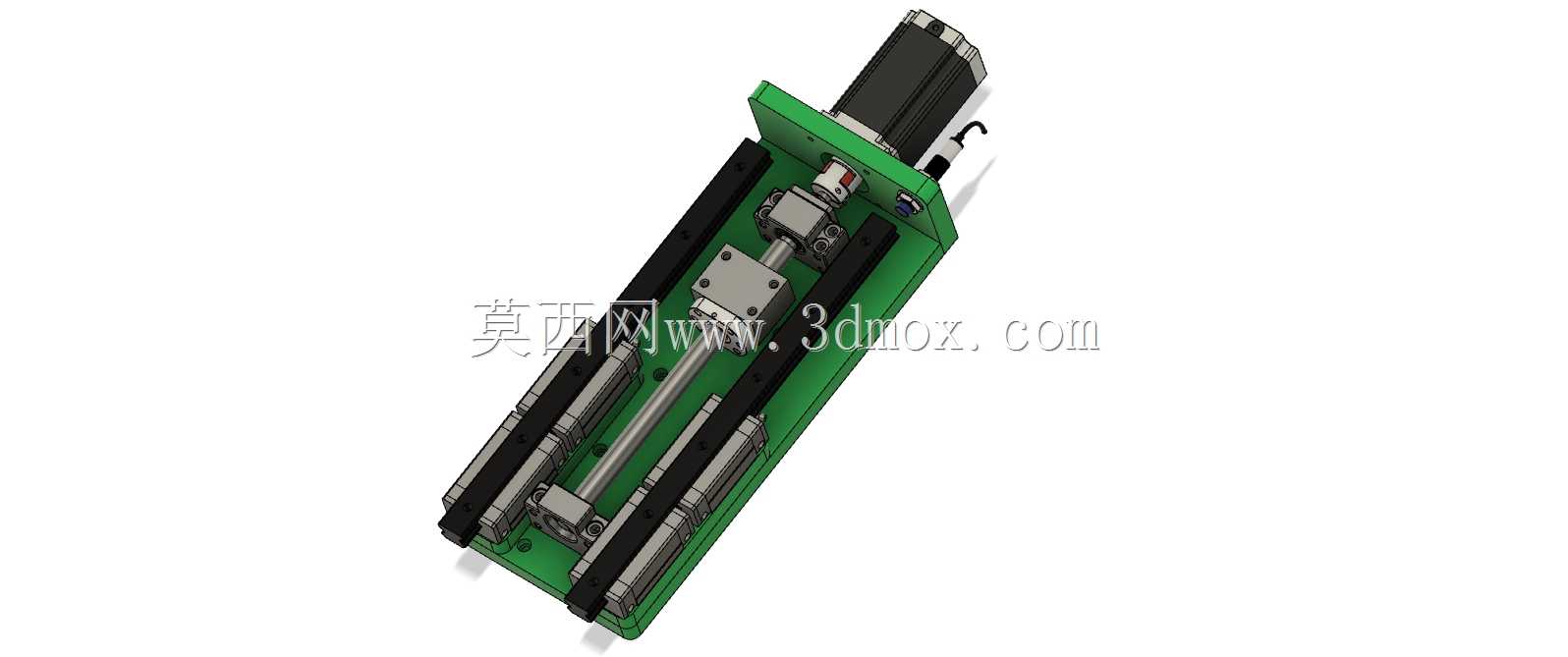

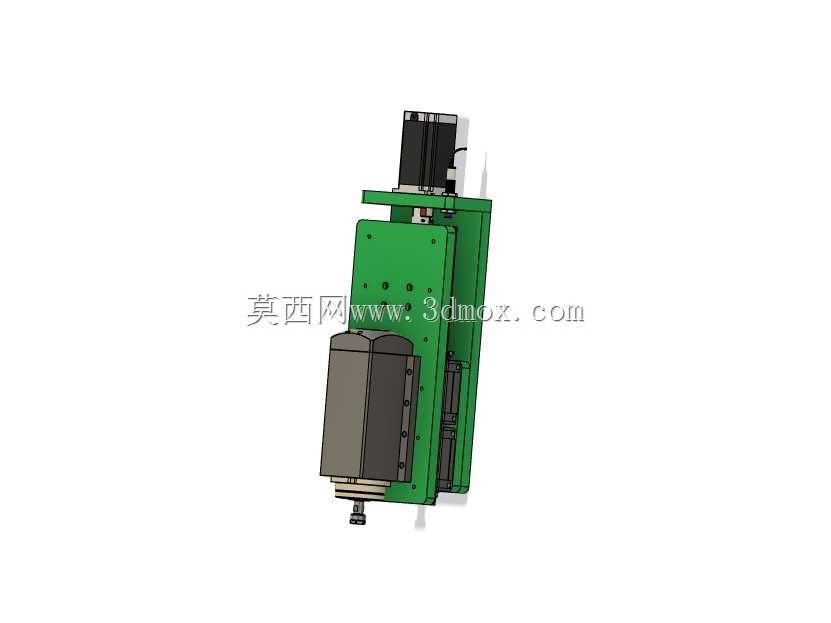

这套Z轴结构主要面向小型桌面数控加工设备的垂向进给场景，适配非金属、软金属的轻负荷铣削、雕刻加工作业，是桌面CNC设备里直接决定加工深度控制精度、主轴运行稳定性的核心功能单元。日常做小尺寸零件加工、模具精雕、PCB板铣制这类作业时，Z轴的进给平顺性、刚性直接影响加工面的光洁度与尺寸公差，这套结构在设计时优先平衡了DIY组装的便利性与实际加工的刚性需求，没有采用复杂的一体化铸造机身方案，选用15mm厚度的铝板作为安装基板，既控制了整体自重，也能满足1.5kW风冷主轴运行时的支撑刚性要求，避免垂向进给时出现基板形变导致的扎刀、加工面振纹问题。传动部分选用SFU1605规格的滚珠丝杠搭配300mm行程配置，配合HGH20CA滑块与HGR20R直线导轨，导轨有效行程覆盖340mm范围，垂向运动的重复定位精度可以控制在轻载加工需求的合理区间，滚珠丝杠的传动效率相比普通梯形丝杠提升明显，进给阻力更小，搭配对应规格的伺服或步进电机时，不会出现低速进给爬行的问题，能保障小切深精加工时的进给平稳性。丝杠与电机之间采用8x10规格的挠性联轴器，既可以补偿电机输出轴与丝杠之间的少量同轴度安装误差，也能缓冲主轴加工时传递到传动链的小幅振动，避免电机轴受径向力出现损坏。主轴安装位适配常见的风冷主轴固定规格，安装座的连接孔位做了通用化设计，更换不同功率的同直径风冷主轴时不需要额外加工转接板，降低改装调整的工作量。整体结构的安装边界做了紧凑化处理，Z轴总长度控制在160mm宽度的安装范围内，适配常见的铝型材搭建的桌面CNC机架安装尺寸，安装时只需要将背部的安装面与设备X轴滑台连接固定，完成丝杠螺母、导轨滑块的锁紧即可完成主体装配，不需要复杂的现场配磨、刮研工序，很适合小型加工设备DIY搭建、小型专用数控设备改造时直接选用，组装过程中只需要注意调整导轨与丝杠的平行度，控制好丝杠两端支撑座的同轴误差，就能保障长期运行的精度保持性，日常维护时只需要定期给导轨、丝杠补充润滑脂，检查联轴器锁紧螺丝的松紧度即可，不需要复杂的日常调校作业。
