多色多规格风机叶轮叶片结构设计

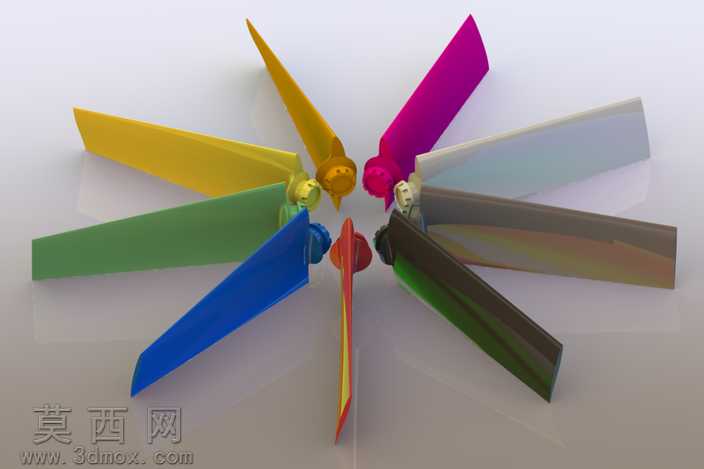

本作品为风机类叶轮叶片三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以翼型流体力学曲线为基础绘制叶片截面轮廓，通过放样凸台命令生成单叶片主体结构，针对不同应用场景调整叶片安装角、弦长与扭转曲率，共完成九款差异化叶片的建模工作，每款叶片的根部均设计有标准化的轮毂连接结构，包含定位卡槽与装配轴孔，可适配同规格的叶轮轮毂完成快速装配。渲染阶段采用Keyshot完成材质与场景搭建，为区分不同规格的叶片，分别赋予高饱和度的纯色哑光塑料材质，包含明黄、橙黄、玫红、浅灰、墨绿、藏蓝、正红、深棕、半透灰九种不同色彩，材质表面添加细微的磨砂颗粒质感，还原工程塑料注塑成型后的真实表面效果；场景采用浅灰色哑光地面作为承载，添加柔和的顶部漫射光源与侧方补光，避免叶片表面出现过曝反光，同时清晰呈现叶片的曲面弧度与边缘倒角细节。结构设计上，每款叶片均做了根部加厚处理，从叶根到叶梢采用渐变减薄的结构设计，既保证叶片与轮毂连接位置的结构强度，又降低叶梢位置的转动惯量，提升叶轮运转时的动平衡性能；叶片前缘做了小圆角钝化处理，后缘保留适度的薄边结构，符合流体力学设计要求，可有效降低运转时的风阻与气动噪音。设计思路围绕通用化适配展开，所有叶片的根部连接接口尺寸保持统一，可根据不同的风量、风压需求，灵活更换不同曲率、不同长度的叶片，适配呼吸机、小型通风机、道面通风设备等多种场景的使用需求，建模过程中所有参数均保留可编辑特征，可根据实际工况快速调整叶片的长度、扭转角度与截面翼型，大幅提升后续改型设计的效率。
