RC航模径向发动机缸头结构设计

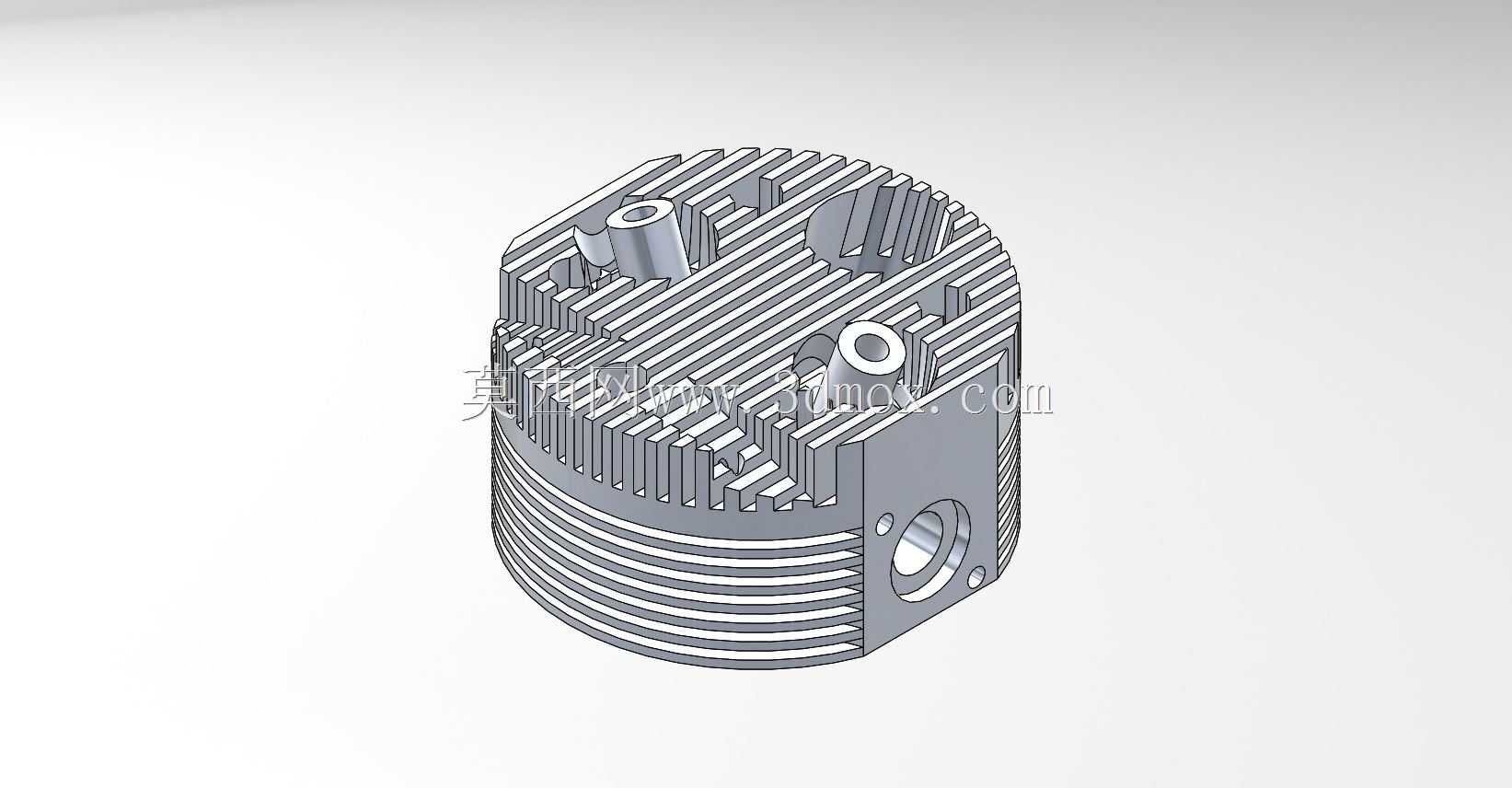

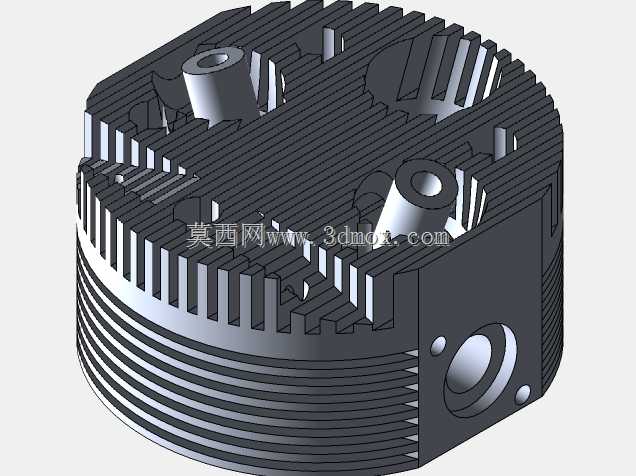

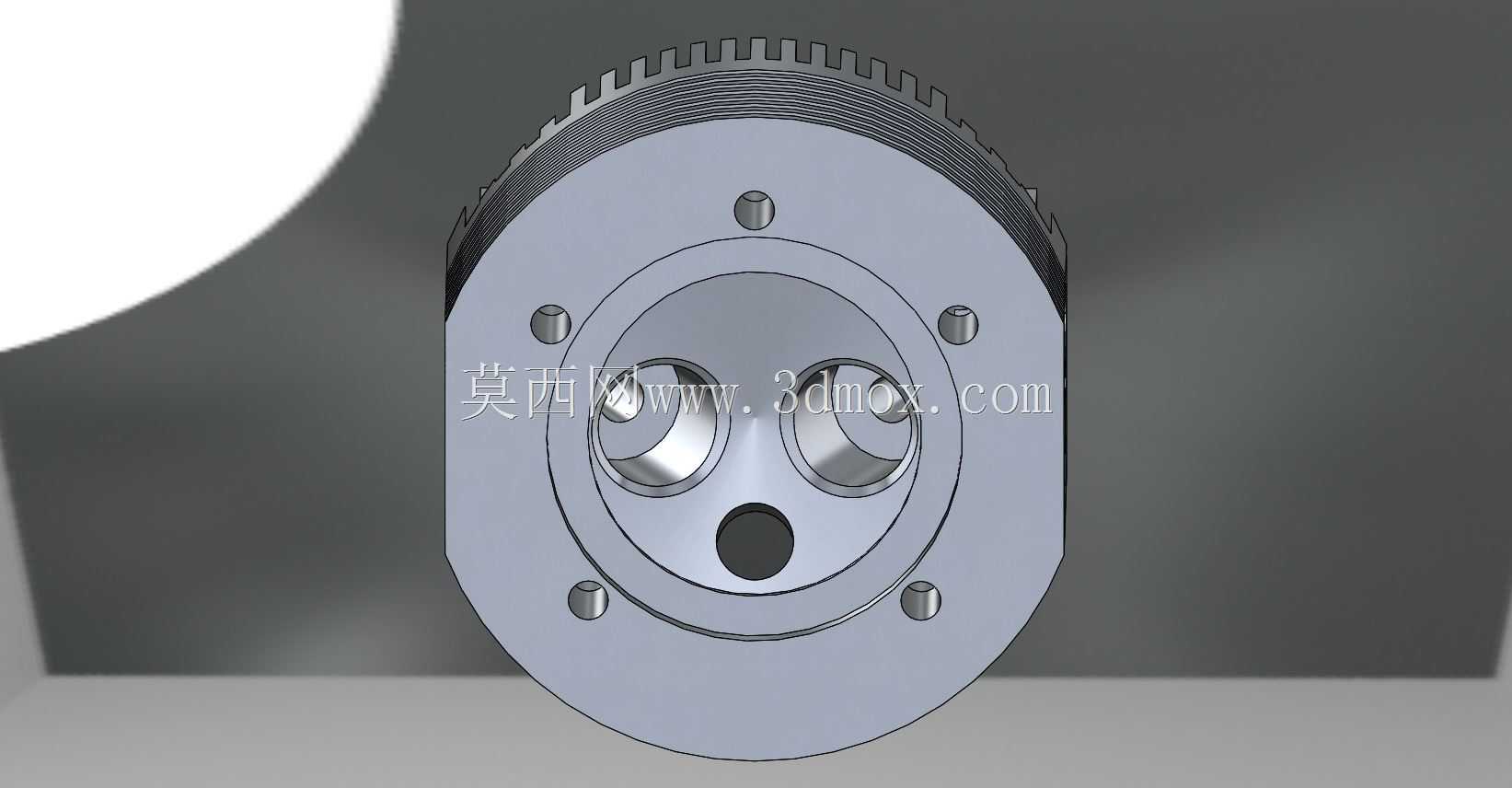

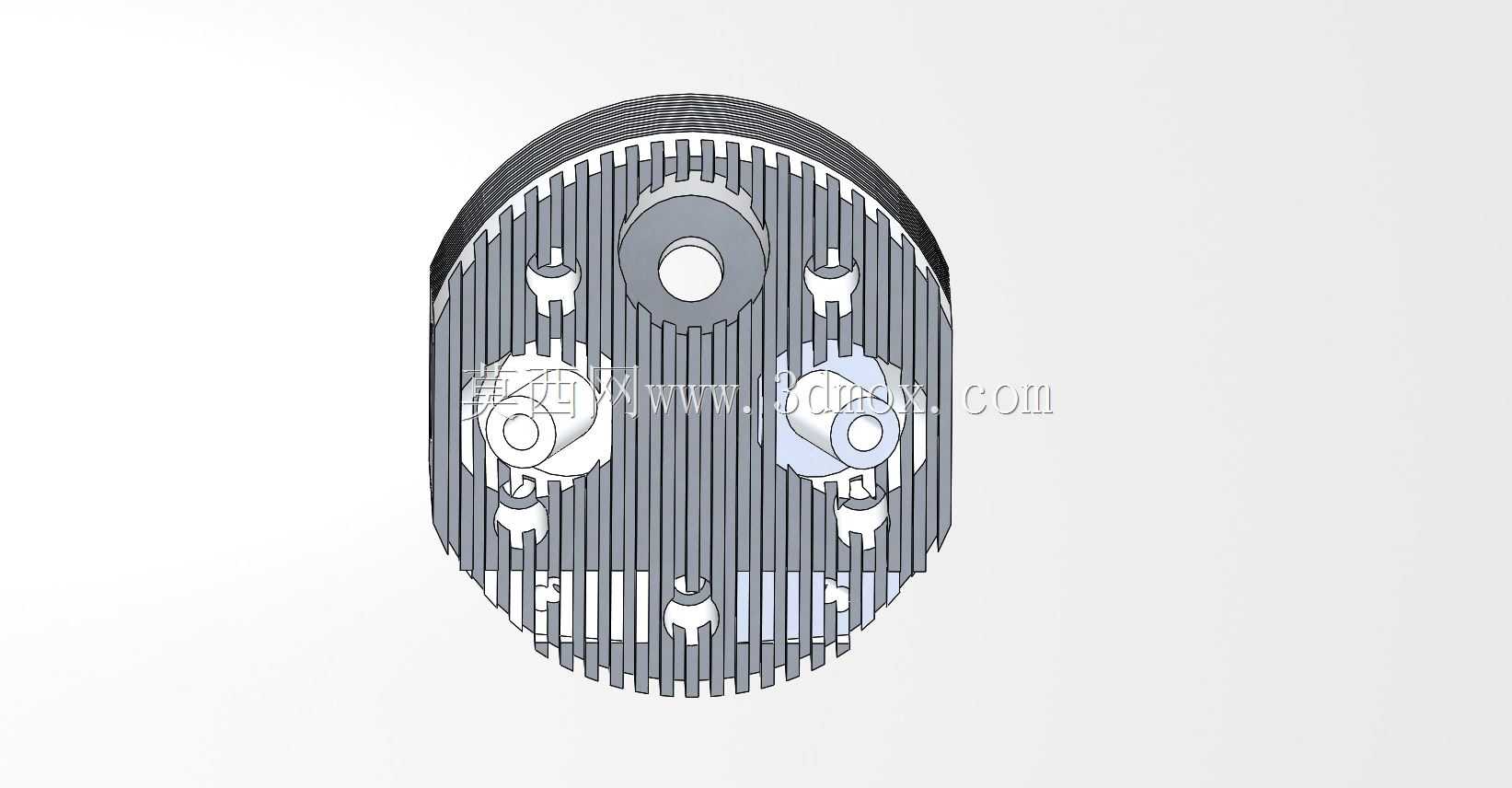

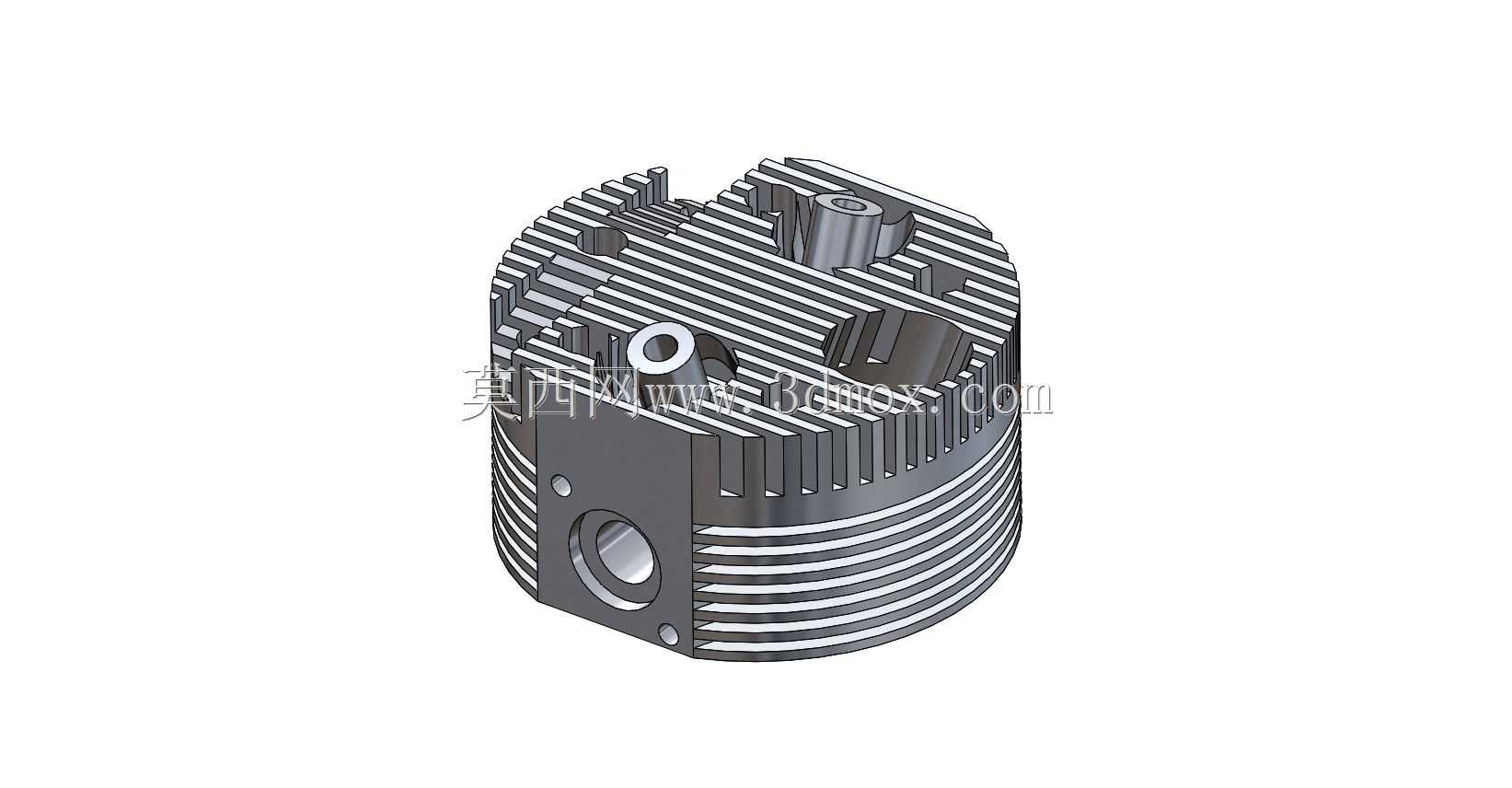

这款缸头结构面向小排量RC航模径向发动机开发，核心适配甲醇燃料两冲程航发的工作需求，在航模飞行场景中承担着混合气压缩、燃烧散热、气门组件安装定位的核心作用。航模飞行时发动机持续处于高转速工况，缸头直接接触燃烧室内的高温燃气，散热效率直接决定发动机能否稳定输出功率，避免出现过热爆震、功率衰减甚至活塞卡滞的故障。设计阶段首先围绕散热需求做结构排布，外圆周与顶面的密集鳍片采用等间距阵列布局，鳍片厚度控制在1.2mm，相邻鳍片间隙预留2mm，既保证飞行时迎面气流能够顺畅穿过鳍片间隙带走热量，也兼顾了小尺寸零件的加工强度，避免薄壁鳍片在装配、炸机时出现断裂变形。缸头下部的环形定位止口做了公差配合设计，与缸体装配时采用H7/h6间隙配合，止口端面预留0.1mm的密封垫安装槽，保证燃烧室的气密性，避免高压燃气泄漏导致的压缩比不足。顶面的多个安装孔分别对应火花塞安装位、摇臂轴固定位、缸头螺栓锁紧位，其中火花塞安装孔做了M10*1的细牙螺纹设计，螺纹深度控制在8mm，既保证火花塞锁紧后的密封性能，也避免螺纹过深侵入燃烧室影响压缩容积。侧面的斜向开孔为进气道接口，接口处做了台阶定位结构，能够直接匹配标准规格的航模化油器安装法兰，无需额外做转接结构。整体结构的安装边界控制在直径52mm、高度48mm的圆柱空间内，能够适配多数15级-25级径向航模发动机的安装尺寸，替换原有缸头时无需修改缸体、曲轴箱的原有结构。设计过程中针对壁厚做了均匀化处理，所有热结部位的壁厚差控制在1mm以内，避免铸造或CNC加工时出现应力集中导致的零件变形，燃烧室顶面做了半球形弧面过渡，配合活塞顶部的弧面形成合理的挤气面积，提升混合气燃烧效率，优化发动机中高转速区间的动力输出表现。鳍片边缘做了0.2mm的倒角处理，既去除加工毛刺，也能减少飞行时的空气阻力，避免尖锐边缘在装配调试时划伤操作人员。
