带挡边同步带轮结构三维设计作品

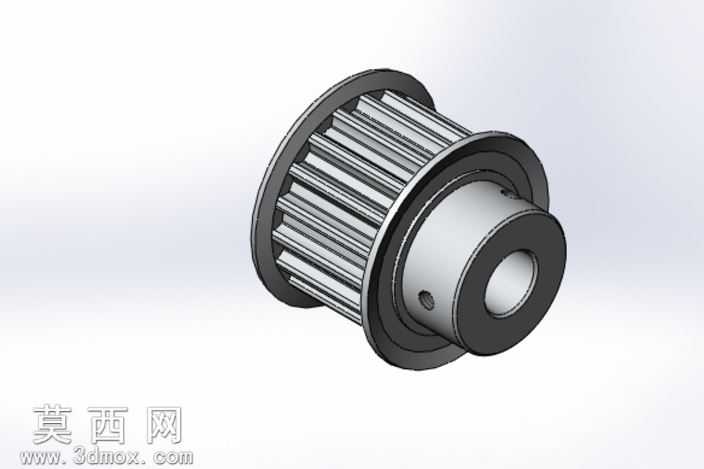

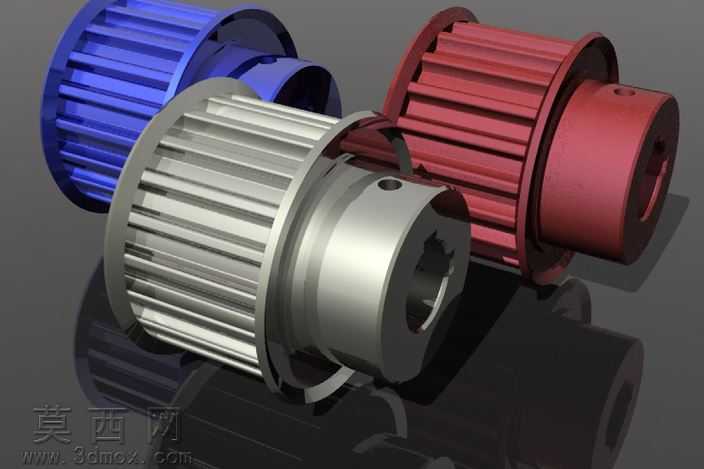

本作品为带挡边同步带轮的三维参数化建模成果，建模过程以实际机械传动场景的使用需求为核心出发点，首先梳理同步带轮的核心功能逻辑：作为啮合式同步传动的核心承载零件，需要保证与同步带的精准啮合、避免传动过程中带体跑偏脱落，同时兼顾安装定位的可靠性与加工工艺的合理性。建模初始阶段先完成基准体系搭建，以带轮的中心回转轴线为核心基准，依次建立径向定位基准面、轴向安装基准面、键槽定位基准，确保所有特征的尺寸约束与位置约束完全关联，后续修改模数、齿数、安装轴径等核心参数时可实现全特征联动更新，提升模型的复用性。主体轮体建模采用回转特征加阵列特征的组合方式，先绘制带轮的轴向截面草图，截面轮廓包含轮毂安装段、轮齿承载段、双侧挡边限位段三个核心部分，其中轮毂段根据抱紧式安装需求设计了顶丝定位孔结构，轮齿段的齿形轮廓严格按照同步带轮的啮合齿形参数绘制，保证齿槽宽度、齿顶圆弧、齿根过渡圆角的尺寸完全匹配对应规格的同步带，双侧挡边的直径尺寸略大于带轮齿顶圆直径，形成轴向限位结构，从结构根源上避免高速传动时同步带脱出的风险。完成基础回转特征后，对单个轮齿进行齿形精细化修整，添加齿面的工艺倒角与齿根的应力释放圆角，再通过圆周阵列命令完成全周轮齿的生成，保证所有轮齿的分度精度一致。材质与渲染环节，针对零件的实际应用场景赋予金属材质，轮体主体采用45号钢调质后的哑光金属质感，表面添加细微的机加工纹理还原真实车削加工的表面效果，顶丝孔位置做局部的色泽加深处理，模拟孔内加工的粗糙质感，渲染时采用柔和的工业产品打光方案，主光源从斜上方45度投射，突出轮齿的轮廓层次与挡边的结构边界，辅助光源补全暗部细节，清晰展现轮毂内孔、顶丝孔、轮齿过渡区的细节结构，避免出现结构阴影遮挡。模型的结构设计充分考虑了实际装配需求，轮毂内孔的尺寸公差按照基孔制配合要求预留合理间隙，顶丝孔的位置设置在轮毂的非承载侧，既保证安装时顶丝可压紧传动轴实现周向固定，又不会干涉带轮与同步带的啮合区域，双侧挡边与轮体的衔接处添加过渡圆角，降低应力集中系数，提升零件在反复启停、交变载荷工况下的结构强度，整体模型无冗余特征、无几何错误，所有结构均可直接对接机加工工艺生成生产图纸，也可直接导入传动系统装配体中完成整机的虚拟装配与运动仿真，验证传动过程的干涉情况与运动精度。
