户外一体式集成烧烤炉结构设计

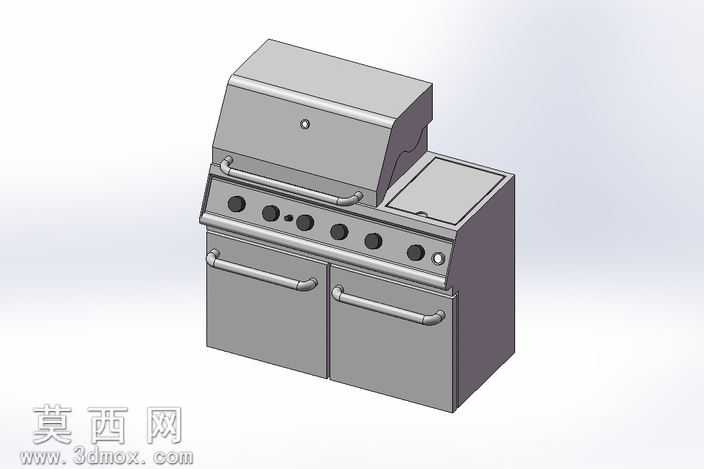

本作品为一体式集成户外烧烤炉的三维参数化模型，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循钣金加工与厨电产品的结构设计规范，对产品的各功能模块进行了1:1比例的结构还原。模型整体采用左右分区的集成化布局，左侧为主烧烤腔体模块，上部设置可开合的弧形防尘上盖，上盖边缘做了卷边工艺处理，搭配长条形金属管状拉手，开合过程的转动副做了同轴度约束，还原真实的铰链转动逻辑；主腔体正面排布多组控制旋钮，分别对应不同温区的燃烧器控制，旋钮下方设置双层抽拉式储物柜门，柜门同样搭配同规格金属拉手，柜体内部预留了储物与燃气通路排布的空腔，对门板的折弯加强筋结构做了细节还原，保证钣金结构的强度合理性。右侧为辅助操作平台模块，设置平面置物台，可放置烧烤食材与工具，与主烧烤腔体做了一体化的拼接约束，整体外壳采用拉丝不锈钢材质进行渲染，金属表面添加了细微的横向拉丝纹理与低粗糙度的反射效果，还原商用不锈钢厨具的真实质感；控制旋钮采用耐高温酚醛树脂材质，做了哑光黑的材质表现，拉手部分做了亮面镀铬的金属材质区分，不同材质的粗糙度、金属度参数经过反复调试，渲染效果贴近真实产品的视觉表现。建模过程中对所有钣金件的折弯半径、装配间隙做了符合生产工艺的参数设置，各活动部件均添加了合理的装配约束，可实现上盖开合、柜门抽拉的运动仿真校验，整体结构无干涉问题，既满足户外烧烤的功能需求，也兼顾了家用嵌入式安装的适配性，集成化的设计减少了设备的占地空间，多旋钮的温区控制可实现不同食材的分区烤制需求，双层柜体可收纳烧烤工具与配件，提升产品的实用性能，模型的结构细节完整，可用于产品结构展示、生产工艺参考与改装设计使用。
