工地手推式单轮运输独轮车三维设计

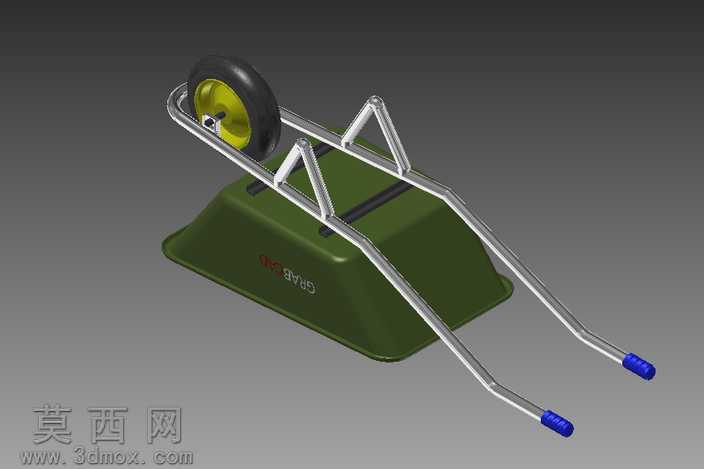

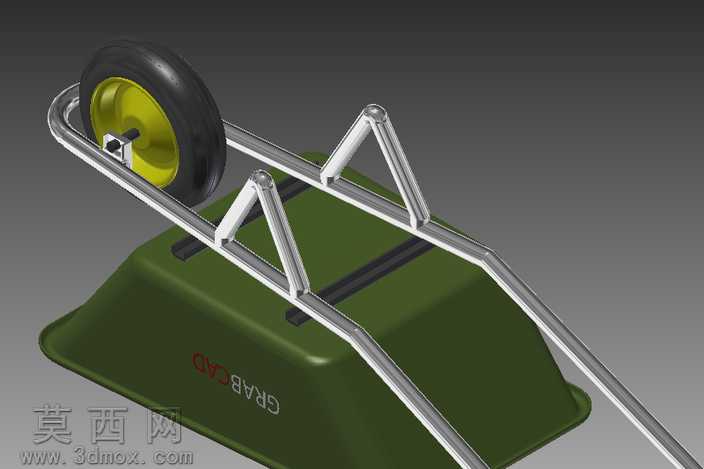

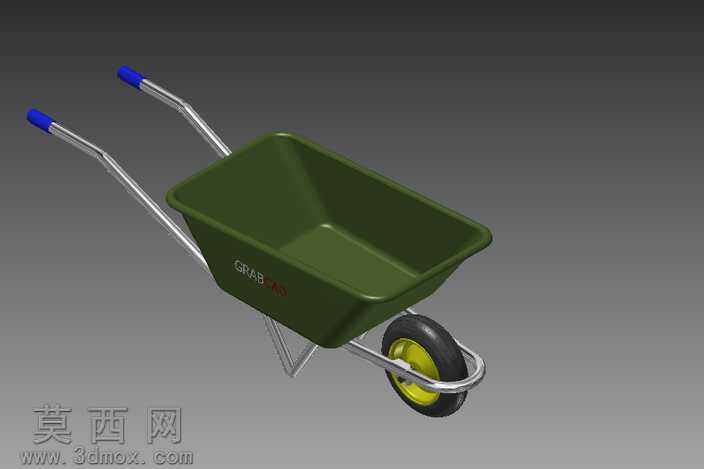

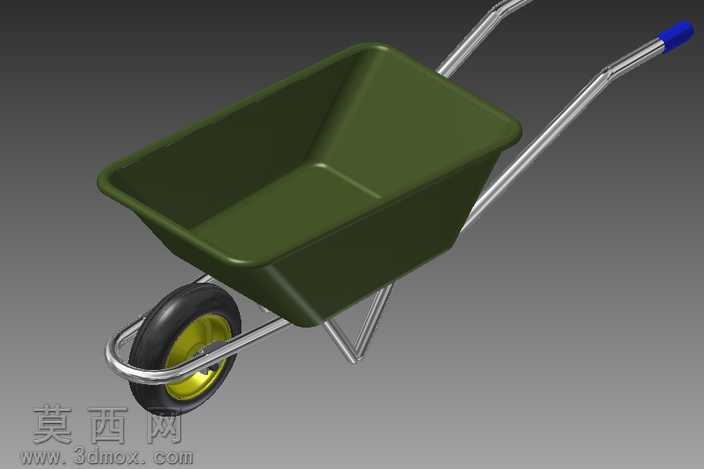

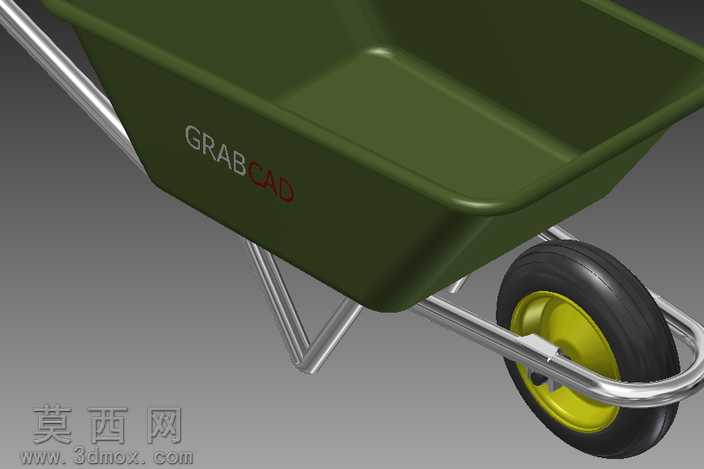

本次设计的独轮车三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循实体建模逻辑，从核心承载部件到细小连接件均按照实际生产尺寸进行1:1还原，确保模型各部件的装配精度符合实际使用的公差要求。首先进行料斗部分的建模，通过草图绘制料斗的敞口轮廓与底部收窄结构，采用拉伸、拔模、圆角等特征命令完成料斗实体构建，料斗边缘做加厚卷边处理，模拟真实产品的防割手、抗形变结构，料斗表面赋予军绿色哑光烤漆材质，还原金属基材经喷涂后的细腻质感，同时在料斗外侧添加标识纹理，通过贴图功能实现标识与曲面的完美贴合，避免纹理拉伸变形。接下来进行行走轮部分的建模，分别构建橡胶外胎、金属轮毂、轮轴三个核心部件，橡胶外胎通过旋转命令生成基础胎体后，添加环形胎面防滑纹路，赋予黑色高粗糙度橡胶材质，还原轮胎的防滑耐磨属性；轮毂采用冲压金属结构设计，通过旋转、阵列孔位完成建模，赋予亮黄色金属烤漆材质，与黑色轮胎形成鲜明视觉区分；轮轴采用高强度圆钢建模，与轮毂、车架的连接位置添加轴承配合结构，还原真实的转动连接逻辑。车架部分采用薄壁金属管材搭建，通过3D草图绘制车架的弯折路径，采用扫描命令生成连续的管材实体，管材连接处做焊接坡口的细节处理，模拟真实焊接工艺的连接结构，车架表面赋予亮面镀铬金属材质，还原金属管材经抛光镀铬后的光亮质感，同时在车架与料斗的连接位置添加加强筋结构，提升整体承载强度。车把部分与车架一体成型，末端添加橡胶防滑握把，赋予黑色软质橡胶材质，模拟握把的防滑减震触感。支撑脚部分采用与车架同材质的金属管材弯折成型，在独轮车静置时与地面形成稳定的三角支撑结构，确保停放时不会侧翻。建模完成后对整体装配体进行干涉检查，确认所有部件之间无穿模、无装配冲突，随后在渲染环境中添加地面反射效果与柔和的环境光，调整各材质的反光度、粗糙度参数，让金属车架的冷硬质感、橡胶轮胎的柔韧质感、烤漆料斗的细腻质感都得到充分呈现。整个设计充分考虑独轮车的实际使用场景，在结构设计上优化了料斗的重心位置，让装载物料后重心尽量靠近轮轴位置，降低使用者推行时的抬升力，同时车架的受力位置均做了加厚处理，提升整体结构的抗形变能力，能够满足工地短途运输散料、农用搬运物资等多种场景的使用需求，模型可直接用于产品结构验证、渲染展示、工程出图等多种用途。
