别墅庭院双开自动铁艺闸门设计

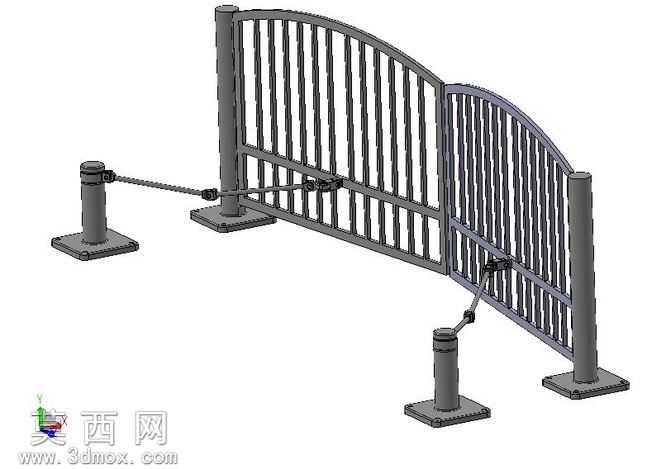

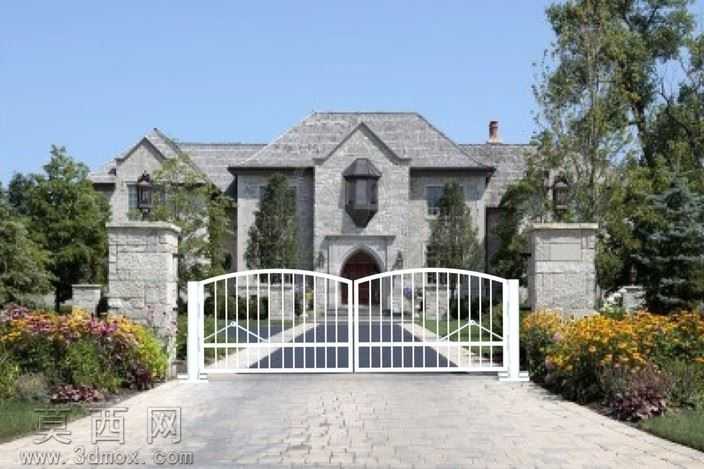

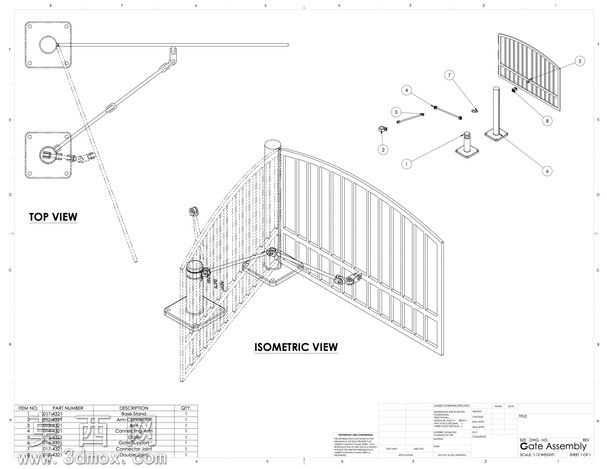

本作品为别墅庭院入口双开自动铁艺闸门的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以实地场景的入口宽度、两侧门柱间距为基准确定整体尺寸，单扇门体宽度适配常规家用车辆通行需求，整体高度兼顾防护性与视觉通透感。建模过程中先绘制门体的外框轮廓草图，通过拉伸特征生成主框架的矩形管材结构，管材壁厚按照户外铁艺设施的常规承重与抗风要求设定，保证结构强度的同时控制整体重量。门体中部的弧形拱顶造型采用样条曲线绘制轮廓后扫描生成，搭配等距排列的竖向竖杆，竖杆与外框的连接位置添加焊接凸台特征，还原真实铁艺门的焊接装配结构，同时在门体下半部分设计交叉斜向加强筋，提升门体整体抗形变能力，避免长期开关使用出现框架变形。门体与门柱连接的合页位置单独建模，预留转轴装配间隙，同时在门体底部添加可调节高度的支撑滚轮结构，适配不同平整度的铺装路面，减少门体下垂对开关顺畅度的影响。自动驱动结构部分，在门体下方预留地埋式开门机的安装位，建模时还原开门机的传动连杆与门体的连接点位，保证装配时各运动部件无干涉。材质与渲染阶段，门体整体赋予白色哑光户外铁艺烤漆材质，调整材质的粗糙度与反光度，还原真实金属漆面的细腻质感，场景搭配时还原别墅入口的石质门柱、铺装车道与周边绿化环境，渲染时采用自然光照明，模拟晴天日光下的真实光影效果，清晰呈现门体的结构细节与安装后的实际视觉效果。设计思路上兼顾实用性与美观性，双开结构可根据通行需求选择单侧或双侧开启，适配人行与车行的不同通行宽度需求，白色漆面搭配弧形拱顶造型适配欧式别墅的建筑风格，通透的竖杆设计不会遮挡庭院内部景观，同时具备足够的安全防护性能，自动驱动结构的预留设计可实现遥控开关，提升日常使用的便捷性，整体结构所有零部件均做可装配化建模，可直接导出工程图用于生产下料。
