单立柱双板太阳能支撑模块结构设计

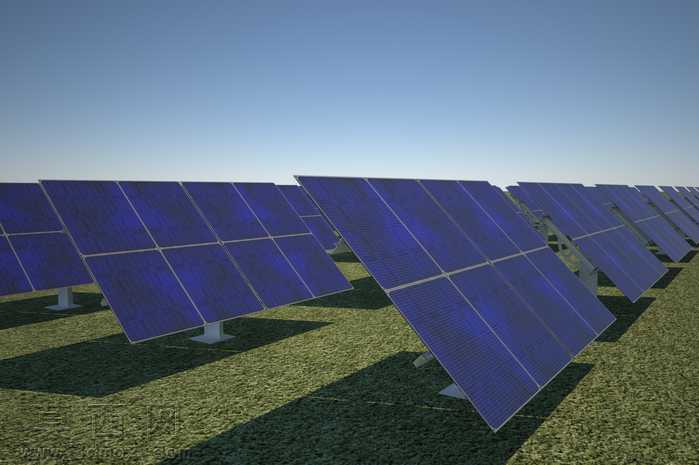

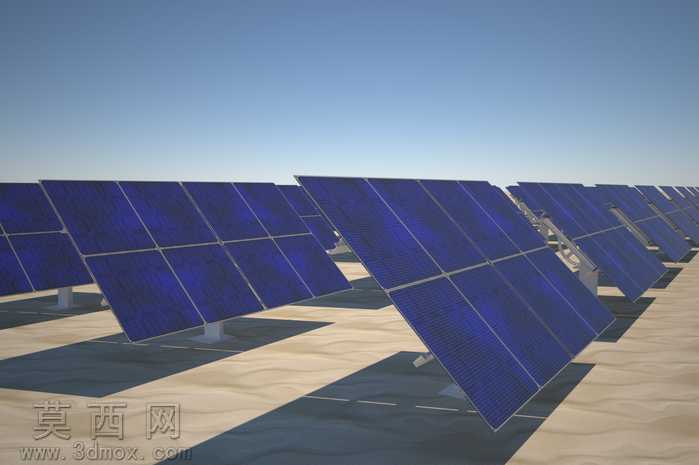

本作品为单立柱式太阳能模块支撑结构，采用三维建模软件完成全参数化设计，整体结构经过装配干涉校验，各部件配合关系清晰合理。建模过程中首先完成底部方形安装底座的特征绘制，通过拉伸、倒角命令构建带安装孔的厚重底座结构，保证整体装置的落地稳定性；随后完成竖直支撑立柱的建模，采用等截面方管结构设计，立柱与底座之间通过焊接肋板强化连接，提升立柱的抗倾覆、抗风载能力。立柱顶部设置角度调节机构，建模时还原了铰接转轴与弧形调节槽的配合结构，两侧设置弧形锁紧构件，可实现太阳能板安装角度的无级调整，适配不同纬度地区的太阳高度角，提升光能接收效率。上部承载框架采用双板分区设计，对应两块矩形太阳能板的安装位，框架边框采用轻量化型材结构，边框上预留标准安装孔位，可直接适配常规规格的太阳能光伏板固定安装；框架与调节机构之间设置横向连接梁，分散板面荷载，避免长期使用出现框架变形。渲染阶段采用写实材质配置，太阳能板表面赋予高透光玻璃材质，添加轻微反射与折射效果还原光伏板的真实质感，支撑结构部分赋予哑光金属漆材质，模拟户外钢结构的防腐涂层效果，底座部分添加混凝土质感的哑光材质，还原落地安装的真实场景。整体结构设计兼顾稳定性与可调性，所有连接部位均做了加强处理，铰接部位预留足够的转动间隙，锁紧构件采用快拆式结构设计，无需专用工具即可完成角度调整作业，结构紧凑占地面积小，适合户外分布式光伏安装场景使用，建模过程中所有特征均保留参数化编辑属性，可根据实际使用的太阳能板尺寸快速调整框架长宽参数，也可根据当地风荷载等级调整立柱壁厚与底座尺寸，具备较强的设计复用性。
